Avantages et inconvénients des oscilloscopes numériques Principe de fonctionnement des oscilloscopes numériques
Un oscilloscope numérique est un instrument utilisé pour afficher les changements de trajectoire de la valeur instantanée mesurée. C'est un oscilloscope avec une fonction d'enregistrement de données. Il prend généralement en charge les menus à plusieurs niveaux et peut offrir aux utilisateurs plusieurs choix et plusieurs fonctions d'analyse. Certains oscilloscopes peuvent également fournir un stockage pour enregistrer et traiter les formes d'onde.
Avantages et inconvénients des oscilloscopes numériques
avantage:
1. Les signaux basse fréquence peuvent être observés sans scintillement.
2. Le signal peut être sauvegardé pendant une longue période.
3. Avec fonction de déclenchement avancée.
4. Haute précision de mesure.
5. Avoir de fortes capacités de traitement.
6. Avec fonction d'entrée/sortie de signal numérique.
Inconvénients : Les oscilloscopes numériques ont également leurs limites. Par exemple, en raison de l'influence de facteurs tels que le taux de conversion maximal du convertisseur A/N, les oscilloscopes numériques ne peuvent pas être utilisés pour observer des signaux à plus haute fréquence.
Comment fonctionnent les oscilloscopes numériques
L'oscilloscope numérique échantillonne d'abord le signal analogique à grande vitesse pour obtenir les données numériques correspondantes et les stocke. Utiliser la technologie de traitement du signal numérique pour effectuer des traitements et des calculs pertinents sur les signaux numériques échantillonnés afin d'obtenir les différents paramètres de signal requis (y compris les paramètres électriques de certains composants qui peuvent devoir être testés avec un multimètre). La forme d'onde du signal est dessinée sur la base des paramètres de signal obtenus, et une analyse en temps réel et transitoire du signal mesuré peut être effectuée pour permettre aux utilisateurs de comprendre la qualité du signal et de diagnostiquer les défauts rapidement et précisément.

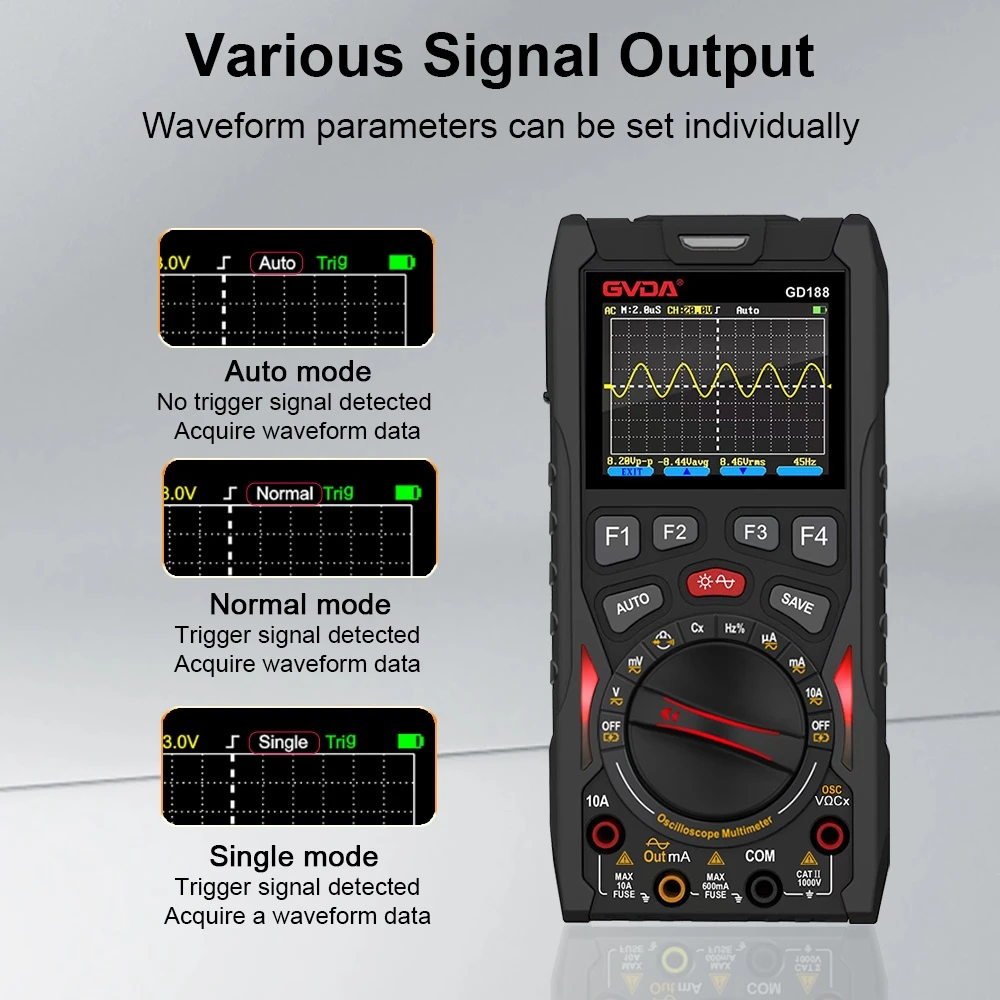

Lorsque la mesure démarre, l'opérateur peut sélectionner le type de mesure (mesure de forme d'onde, mesure de composants), les paramètres de mesure (fréquence/période, valeur efficace, résistance, marche-arrêt de diode, etc.) et la plage de mesure (réglage automatique en option) via l'interface chinoise. L'instrument définit automatiquement la plage optimale) ; le microprocesseur interprète automatiquement les paramètres de mesure vers le circuit d'échantillonnage et démarre la collecte de données ; une fois la collecte terminée, le microprocesseur traite les données d'échantillonnage en fonction des paramètres de mesure et extrait les paramètres de mesure requis. Et envoyez les résultats au composant d’affichage. Si nécessaire, l'utilisateur peut choisir le mode de test automatique : après avoir analysé les données obtenues lors du premier échantillonnage, le microprocesseur ajustera, modifiera les paramètres de mesure et rééchantillonnera en fonction de la situation spécifique. Après plusieurs cycles « échantillonnage-analyse-ajustement-rééchantillonnage », l'oscilloscope peut compléter la fonction toucher et mesurer sans avoir besoin de modifier manuellement la plage, ce qui facilite son utilisation manuelle.
