Analyser la fonction et le principe du multimètre
Les multimètres, également appelés multimètres, multimètres, trois-mètres, multimètres, etc., sont des instruments de mesure indispensables dans l'électronique de puissance et d'autres départements. Généralement, l'objectif principal est de mesurer la tension, le courant et la résistance. Les multimètres sont divisés en multimètres à pointeur et multimètres numériques selon la méthode d'affichage. C'est un instrument de mesure multifonctionnel et multi-gamme. Généralement, le multimètre peut mesurer le courant continu, la tension continue, le courant alternatif, la tension alternative, la résistance et le niveau audio, etc., et certains peuvent également mesurer le courant alternatif, la capacité, l'inductance et le semi-conducteur. Certains paramètres (tels que ) et ainsi de suite.
Un multimètre est un instrument magnétoélectrique avec un redresseur qui peut mesurer divers paramètres électriques tels que le courant alternatif et continu, la tension et la résistance. Pour chaque grandeur électrique, il existe généralement plusieurs plages. Aussi connu sous le nom de multimètre ou multimètre en abrégé. Le multimètre est composé d'un ampèremètre magnétoélectrique (tête de mesure), d'un circuit de mesure et d'un commutateur de sélection. Divers paramètres électriques peuvent être mesurés facilement en changeant le commutateur de sélection. La base principale de son calcul de circuit est la loi d'Ohm en circuit fermé. Il existe de nombreux types de multimètres et ils doivent être sélectionnés en fonction de différentes exigences lors de leur utilisation.
Les fonctions de base
Le multimètre peut être utilisé non seulement pour mesurer la résistance de l'objet mesuré, mais également pour mesurer la tension continue. Certains multimètres peuvent même mesurer les principaux paramètres des transistors et la capacité des condensateurs. C'est l'une des compétences de base de la technologie électronique que de maîtriser parfaitement l'utilisation des multimètres. Les multimètres courants comprennent les multimètres à pointeur et les multimètres numériques. Le multimètre à pointeur est un instrument de mesure multifonctionnel avec la tête du compteur comme composant central, et la valeur mesurée est lue par le pointeur de la tête du compteur. La valeur mesurée du multimètre numérique est directement affichée sous forme numérique par l'affichage à cristaux liquides, qui est facile à lire, et certains ont également une fonction d'invite vocale. Un multimètre est un compteur qui combine un voltmètre, un ampèremètre et un ohmmètre dans une seule tête.
La plage de courant continu du multimètre est un voltmètre CC multigamme. La plage de tension peut être étendue en connectant la résistance de division de tension en circuit fermé en parallèle avec la tête du compteur. Le fichier de tension CC du multimètre est un voltmètre CC multigamme. La connexion de la résistance de division de tension en série avec la tête de compteur peut étendre sa plage de tension. Différentes résistances de division de tension ont différentes plages de mesure correspondantes. La tête du multimètre est un mécanisme de mesure de système magnétoélectrique, qui ne peut traverser que le courant continu et utiliser des diodes pour transformer le courant alternatif en courant continu, réalisant ainsi la mesure du courant alternatif.
Structure et composition
Le multimètre est composé de trois parties principales : la tête de mesure, le circuit de mesure et le commutateur. Le multimètre est un outil de base dans le domaine des tests électroniques, et c'est aussi un instrument de test largement utilisé. Les multimètres sont également appelés multimètres, compteurs à trois fins (A, V, Ω sont courant, tension et résistance), multiplexeurs et compteurs. Les multimètres sont divisés en multimètres à pointeur et en multimètres numériques. Il y a aussi un écran avec fonction oscilloscope. Le multimètre Wave est un instrument de mesure multi-fonctionnel et multi-gamme. Les multimètres généraux peuvent mesurer le courant continu, la tension continue, la tension alternative, la résistance et le niveau audio, etc., et certains peuvent également mesurer le courant alternatif, la capacité, l'inductance, la température et certains paramètres des semi-conducteurs (diodes, transistors). Les multimètres numériques sont devenus courants et ont remplacé les compteurs analogiques. Par rapport aux instruments analogiques, les instruments numériques ont une sensibilité élevée, une haute précision, un affichage clair, une forte capacité de surcharge, faciles à transporter et plus pratiques et simples à utiliser.
entête
La tête du multimètre est un galvanomètre sensible. Le cadran sur la tête est imprimé avec divers symboles, graduations et valeurs. Le symbole AV-Ω indique que l'ampèremètre est un multimètre capable de mesurer le courant, la tension et la résistance. Il y a plusieurs lignes d'échelle imprimées sur le cadran, parmi lesquelles celle marquée "Ω" à droite est la ligne d'échelle de résistance, l'extrémité droite est zéro, l'extrémité gauche est ∞ et la distribution des valeurs d'échelle est inégale. Le symbole "-" ou "DC" signifie courant continu, "~" ou "AC" signifie courant alternatif et "~" signifie la ligne d'échelle commune à AC et DC. Plusieurs rangées de nombres sous la ligne d'échelle sont les valeurs d'échelle correspondant aux différentes positions du sélecteur.
Il y a également un bouton de réglage mécanique de la position zéro sur la tête du compteur pour corriger la position zéro de l'aiguille à l'extrémité gauche.
changer
Le commutateur de sélection du multimètre est un commutateur rotatif à plusieurs positions. Utilisé pour sélectionner les éléments de mesure et les plages.
Les éléments de mesure généraux du multimètre incluent : "mA" ; Courant continu, « V(-) » : tension continue, « V(~) » : tension alternative, « Ω » : résistance. Chaque élément de mesure est divisé en plusieurs plages différentes pour la sélection.
Cordon de test et prise de cordon de test
Les fils de test sont divisés en rouge et noir. Lors de l'utilisation, insérez le fil de test rouge dans la prise marquée " plus ", et insérez le fil de test noir dans la prise marquée " - ".
Compteur (type pointeur)
Il s'agit d'un ampèremètre DC magnétoélectrique à haute sensibilité. Les principaux indicateurs de performance du multimètre dépendent essentiellement des performances de la tête de mesure. La sensibilité de la tête de mesure fait référence à la valeur du courant continu traversant la tête de mesure lorsque l'aiguille de la tête de mesure est déviée à pleine échelle. Plus la valeur est petite, plus la sensibilité de la tête de mesure est élevée. Plus la résistance interne lors de la mesure de la tension est élevée, meilleures sont ses performances. Il y a quatre lignes d'échelle sur la tête du compteur, et leurs fonctions sont les suivantes : les barres (de haut en bas) sont marquées par R ou Ω, indiquant la valeur de la résistance, et lorsque l'interrupteur est dans le bloc ohm, lisez cette échelle ligne. La deuxième barre est marquée par ∽ et VA, indiquant la tension CA, CC et la valeur du courant CC. Lorsque le commutateur de transfert est dans l'engrenage AC, DC ou DC, et que la gamme est dans une position autre que AC 10V, lisez cette échelle de fil. La troisième ligne est marquée de 10V, ce qui indique la valeur de tension alternative de 10V. Lorsque le commutateur est dans la plage de tension CA et CC et que la plage est à 10 V CA, lisez cette ligne d'échelle. La quatrième barre, intitulée dB, indique le niveau audio.

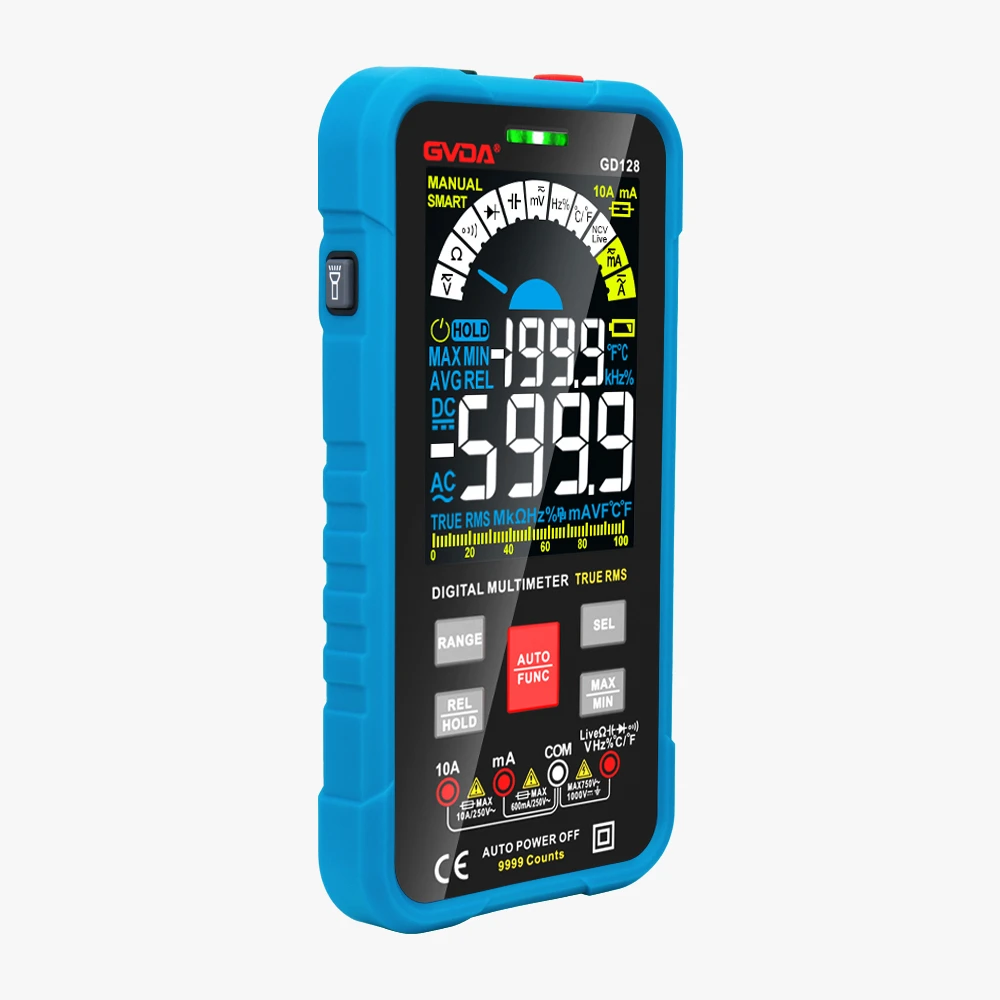

Compteur (numérique)
La tête d'un multimètre numérique est généralement composée d'une puce de conversion A/N (analogique/numérique) plus des composants périphériques plus un affichage à cristaux liquides. La précision du multimètre est affectée par la tête. Le nombre converti par la puce A/D est généralement également appelé pour 3 1/multimètre à 2 chiffres, 4 1/multimètre à 2 chiffres et ainsi de suite. Les puces couramment utilisées sont ICL7106 (puce classique à plage manuelle LCD à 3,5- chiffres, les versions suivantes sont 7106A, 7106B, 7206, 7240, etc.), ICL7129 (puce classique à plage manuelle LCD à 4,5 chiffres), ICL7107 ( 3.5-puce classique à gamme manuelle de LED à chiffres).
Ligne de mesure
Le circuit de mesure est un circuit utilisé pour convertir divers objets mesurés en minuscules courants continus adaptés à la mesure du compteur. Il est composé de résistances, de composants semi-conducteurs et de batteries.
Il peut convertir divers objets mesurés (tels que le courant, la tension, la résistance, etc.) et différentes plages en une certaine quantité de courant continu minuscule grâce à une série de traitements (tels que la rectification, le shunt, la division de tension, etc.) jauge pour mesurer .
Commutateur de transfert
Sa fonction est de sélectionner différentes lignes de mesure pour répondre aux exigences de mesure de différents types et gammes. Le commutateur de transfert est généralement un cadran circulaire avec une fonction et une plage marquées autour de lui.
principe de fonctionnement
Le principe de base du multimètre est d'utiliser un ampèremètre DC magnétoélectrique sensible (microampèremètre) comme tête de mesure.
principe de conception
Le processus de mesure du multimètre numérique convertit la valeur mesurée en un signal de tension continue par le circuit de conversion, puis convertit la quantité analogique de tension en une quantité numérique par le convertisseur analogique/numérique (A/D), puis compte à travers l'électronique. compteur, et enfin utilise la valeur numérique du résultat de la mesure affichée directement sur l'afficheur.
La fonction du multimètre pour mesurer la tension, le courant et la résistance est réalisée via la partie circuit de conversion, tandis que la mesure du courant et de la résistance est basée sur la mesure de la tension, c'est-à-dire que le multimètre numérique est étendu sur la base de la voltmètre DC numérique.
Le convertisseur A/D du voltmètre cc numérique convertit la quantité de tension analogique qui change continuellement avec le temps en une quantité numérique, puis la quantité numérique est comptée par le compteur électronique pour obtenir le résultat de la mesure, puis le résultat de la mesure est affiché par le circuit d'affichage de décodage. Le circuit de commande logique contrôle le travail coordonné du circuit et achève l'ensemble du processus de mesure en séquence sous l'action de l'horloge
Lorsqu'un petit courant traverse la tête du compteur, il y aura une indication de courant. Cependant, la tête de compteur ne peut pas faire passer un courant important, de sorte que certaines résistances doivent être connectées en parallèle ou en série sur la tête de compteur pour dériver ou abaisser la tension, afin de mesurer le courant, la tension et la résistance dans le circuit.
