Technologie de mesure anémométrique et méthodes du guide de sélection !
La plage de mesure de la vitesse d'écoulement de {{0}} à 100 m/s peut être divisée en trois sections : faible vitesse : 0 à 5 m/s ; vitesse moyenne : 5 à 40 m/s ; grande vitesse : 40 à 100m/s. La sonde thermique de l'anémomètre/anémomètre est utilisée pour des mesures de 0 à 5 m/s ; la sonde rotative de l'anémomètre/anémomètre est idéale pour mesurer des débits de 5 à 40 m/s ; tandis que le tube de Pitot peut être utilisé à des vitesses élevées. Obtenez les meilleurs résultats dans la plage. Un critère supplémentaire pour la sélection correcte des sondes de vitesse d'écoulement pour anémomètres/anémomètres est la température. Habituellement, la température de fonctionnement des capteurs thermiques pour anémomètres/anémomètres est d'environ +-70C. La sonde anémomètre/anémomètre spécialement conçue peut atteindre 350 °C. Le tube de Pitot est utilisé au-dessus de +350C.
Le principe de fonctionnement de la sonde thermique de l'anémomètre/anémomètre est basé sur le flux d'air froid à impact évacuant la chaleur sur l'élément chauffant. A l'aide d'un interrupteur de réglage pour maintenir la température constante, le courant de réglage est proportionnel au débit. Lors de l'utilisation d'une sonde thermique dans un écoulement turbulent, le flux d'air provenant de toutes les directions frappe simultanément l'élément thermique, affectant la précision des résultats de mesure. Lors de mesures dans des écoulements turbulents, les anémomètres thermiques/capteurs de débit anémomètres ont tendance à donner des indications plus élevées que les sondes rotatives. Les phénomènes ci-dessus peuvent être observés lors de la mesure du pipeline. Selon la conception de la gestion des turbulences dans les conduites, elles peuvent se produire même à faible vitesse. Par conséquent, le processus de mesure anémomètre/anémomètre doit être effectué sur la section droite du tuyau. Le point de départ de la partie droite doit être au moins 10×D (D=diamètre du tuyau, en CM) devant le point de mesure ; le point final doit être au moins 4×D après le point de mesure. Il ne doit y avoir aucune obstruction dans la section fluide. (bords, surplombs, objets, etc.)

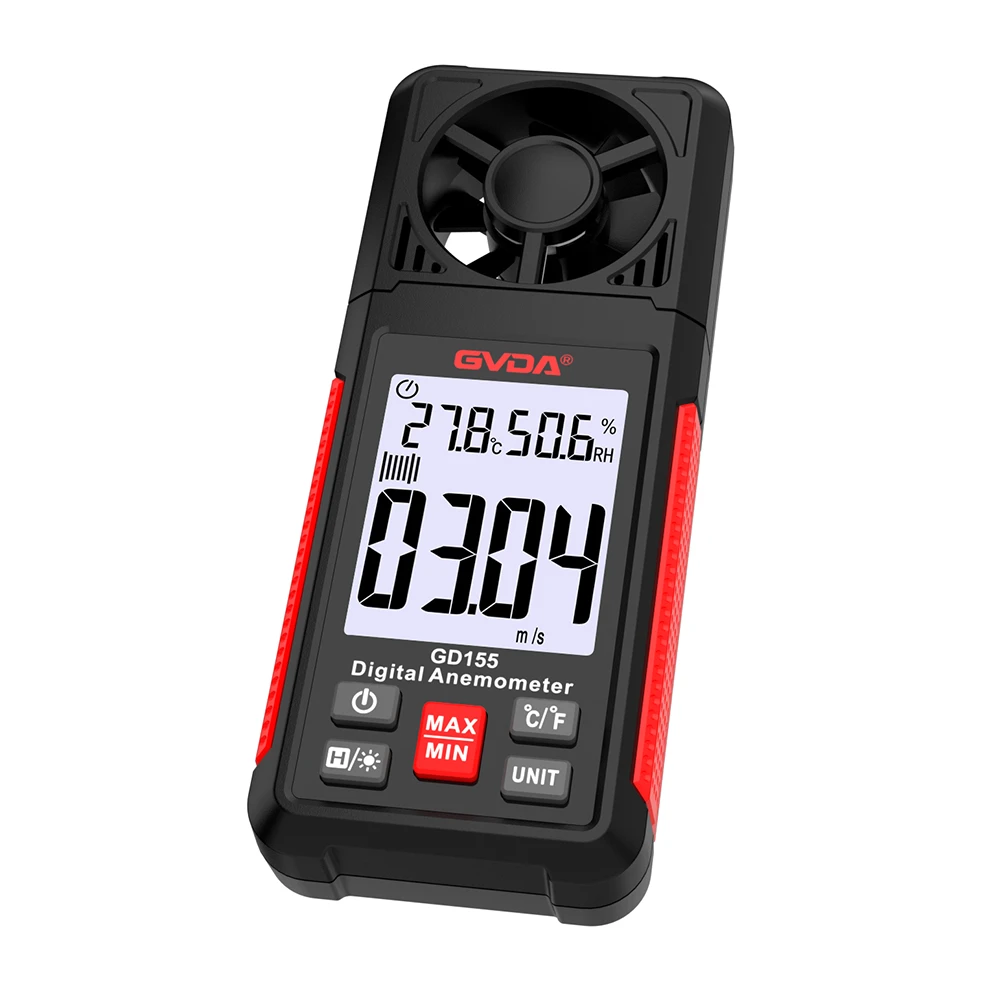

Le principe de fonctionnement de la sonde à roue de l'anémomètre/anémomètre est basé sur la conversion de la rotation en un signal électrique. Il passe d'abord par un capteur de proximité pour « compter » la rotation de la roue et génère une série d'impulsions, qui sont ensuite converties et traitées par le détecteur. , la valeur de la vitesse peut être obtenue. La sonde de grand diamètre (60 mm, 100 mm) de l'anémomètre/anémomètre est adaptée à la mesure d'écoulements turbulents avec des débits moyens et faibles (comme à la sortie d'un tuyau). La sonde de petit diamètre de l'anémomètre/anémomètre est plus adaptée pour mesurer le débit d'air lorsque la section transversale du tuyau est plus de 100 fois plus grande que la section transversale de la tête d'exploration.
La position de réglage correcte de la sonde rotative de l'anémomètre/anémomètre est que la direction du flux d'air soit parallèle à l'axe du rotor. Lorsque la sonde tourne doucement dans le flux d’air, la valeur d’indication change en conséquence. Lorsque la lecture atteint la valeur maximale, cela indique que la sonde est dans la bonne position de mesure. Lors d'une mesure dans un pipeline, la distance entre le point de départ de la partie droite du pipeline et le point de mesure doit être supérieure à 0XD. L'impact de l'écoulement turbulent sur la sonde thermique et le tube de Pitot de l'anémomètre/anémomètre est relativement faible.
La pratique a prouvé que la sonde anémomètre/anémomètre de 16 mm est la plus polyvalente. Sa taille assure non seulement une bonne perméabilité, mais peut également supporter des débits allant jusqu'à 60 m/s. Parmi les méthodes de mesure réalisables, la mesure de la vitesse du flux d'air dans les canalisations, les procédures de mesure indirectes (méthode de mesure par grille) conviennent à la mesure de l'air.
VDI12080 fournit les procédures suivantes :
●Grille de section carrée, mesurant les spécifications communes
●Grille de section circulaire, mesurant les spécifications de l'axe du centre de gravité
●Grille de section circulaire, spécifications linéaires de plage de mesure
