Caractéristiques du niveau à bulle
Le niveau est principalement utilisé pour vérifier la rectitude de diverses machines-outils et autres types de guides d'équipement, ainsi que les positions horizontales et verticales de l'installation de l'équipement. Il peut également être appliqué aux mesures de petits angles et aux surfaces de travail dotées de rainures en V. Il peut également mesurer le parallélisme d'installation des pièces cylindriques, ainsi que les positions d'installation horizontales et verticales.
Le niveau à bulle est un instrument de mesure utilisé pour vérifier si la surface d'installation ou la plaque plane d'une machine est de niveau, et pour mesurer la direction et l'angle d'inclinaison. Son apparence est constituée d'un cadre en acier et après un traitement de précision, la base du cadre doit être plate. Le centre de la surface du siège est équipé d'un tube de verre de forme longitudinale et circulaire, et un petit tube de verre horizontal est également ajouté à l'extrémité gauche. Le tube est rempli d'éther ou d'alcool et il reste une petite bulle, qui se trouve toujours au point le plus haut du tube. Il y a des graduations aux deux extrémités des bulles sur le cylindre en verre. Habituellement, lors de l'installation de machines dans des usines, la sensibilité des instruments à niveau à bulle couramment utilisés est de {{0}}.01 mm/m, 0.02 mm/m. , {{10}}.04 mm/m, 0,05 mm/m, 0,1 mm/m, 0,3 mm/m et 0,4 mm/m, ce qui signifie placer l'instrument de niveau sur une jauge droite ou une plaque plate de 1 m de long. Lorsqu'il y a une différence dans la taille de l'indication de sensibilité à une extrémité de la jauge ou de la plaque plate, telle qu'une sensibilité de 0,01 mm/m, cela signifie qu'il y a une différence de hauteur de 0,01 mm aux deux extrémités de la jauge ou de la plaque plate ( équivalent à une différence de 2 secondes entre les deux extrémités). Lorsqu'il y a une différence de hauteur de h mm à une extrémité de la jauge de 1 m de long ou de la plaque plate, la bulle aura une différence d'échelle. Le principe d'un niveau à bulle est d'utiliser la caractéristique selon laquelle les bulles peuvent fréquemment rester en position haute à l'intérieur d'un tube en verre.
Pour un certain angle d'inclinaison, afin d'augmenter le mouvement des bulles (c'est à dire une bonne sensibilité), il est nécessaire d'augmenter le rayon de l'arc (R). Si la distance entre chaque échelle du niveau est de 2 mm et la sensibilité est de 0,01 mm/m, la différence entre les deux extrémités de 1 m est de 2 secondes. Le tube à bulles a un rayon de 206,185 mètres et est installé à l'intérieur du cadre. Différentes sensibilités ont des rayons différents, qui ne sont pas directement liés à la longueur du cadre.
Lorsque vous utilisez un niveau à bulle, il convient de le vérifier en premier. Tout d’abord, placez le niveau à bulle sur une assiette plate et lisez la taille des bulles. Ensuite, inversez le niveau à bulle et placez-le dans la même position avant de lire la taille de son échelle. Si les lectures sont les mêmes, cela indique que la relation entre la base du niveau à bulle et le tube à bulle est correcte. Sinon, il est nécessaire d'utiliser des vis de réglage fin pour ajuster jusqu'à ce que les lectures soient exactement les mêmes avant de procéder au travail de mesure. Si vous souhaitez vérifier la précision du niveau à bulle, vous pouvez utiliser une taille d'angle connue composée d'une barre sinusoïdale et d'un bloc de mesure. En même temps, pour mesurer un angle d’inclinaison plus grand, il peut également être utilisé conjointement avec une barre sinusoïdale et un niveau.

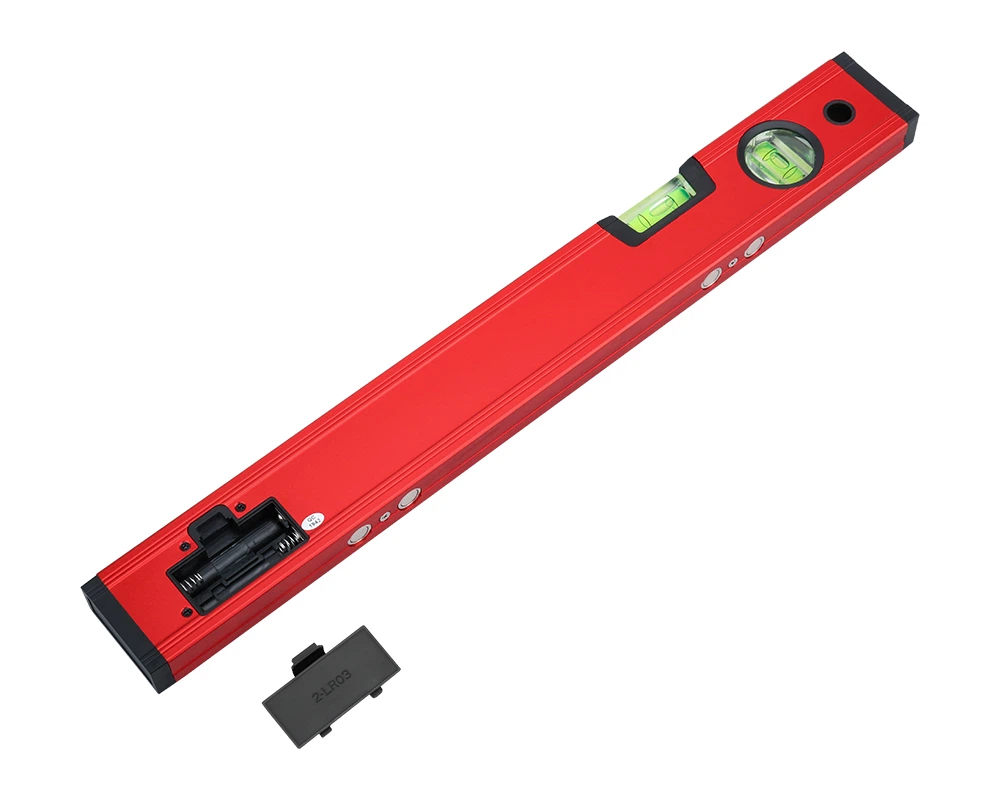

Le nouveau niveau, en remplacement de l'angle d'inclinaison traditionnel de type bulle, est désormais plus largement utilisé dans l'ingénierie routière, la mesure mécanique, l'ingénierie de construction, les plates-formes industrielles, l'arpentage pétrolier, les navires et d'autres situations nécessitant une inclinaison ou des angles horizontaux en gravité. cadre de référence.
