Méthodes et solutions couramment utilisées pour les pinces multimètres numériques

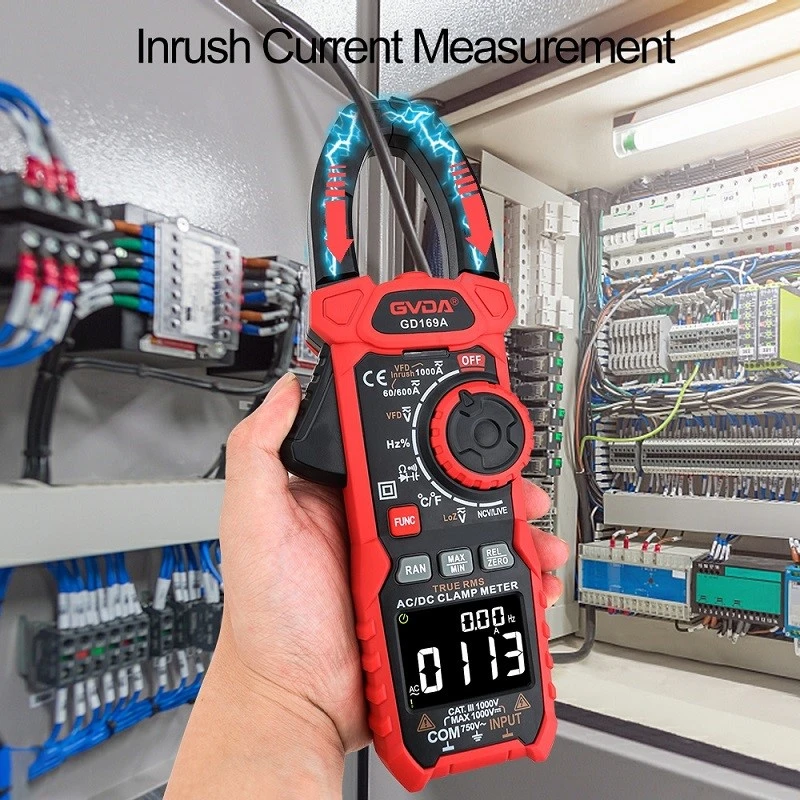

1. Mesure du courant alternatif
① Tournez l'interrupteur sur ACA1000A.
②Gardez l'interrupteur dans un état détendu.
③ Appuyez sur la gâchette pour ouvrir les mâchoires et serrer un fil. Si plus de deux fils sont serrés, la mesure sera invalide.
④ Lisez la valeur. Si la lecture est inférieure à 200 A, tournez le commutateur sur ACA200A pour améliorer la précision. S'il est impossible de lire directement dans l'obscurité en raison des conditions environnementales, appuyez sur le bouton de maintien et lisez dans un endroit lumineux.
2. Mesure de tension AC et DC
① Lors de la mesure de la tension continue, tournez l'interrupteur sur ACA200A. Lors de la mesure de la tension alternative, tournez l'interrupteur sur ACV750V.
②Gardez l'interrupteur dans un état détendu.
③Le fil de test rouge est connecté à la borne « V/Ω » et le fil de test noir est connecté à la borne « COM ».
④Les cordons de test rouge et noir sont connectés en parallèle au circuit testé.
3. Mesure de résistance
① Tournez l'interrupteur sur la barrière électrique de la gamme appropriée.
②Gardez l'interrupteur dans un état détendu.
③Le fil de test rouge est connecté à la borne « V/Ω » et le fil de test noir est connecté à la borne « COM ».
④Les cordons de test rouge et noir sont connectés aux deux extrémités de la résistance testée. Lors de la mesure de la résistance de ligne, la ligne doit être déconnectée de la source et la résistance connectée doit être déchargée.
4. Test de continuité
① Tournez l'interrupteur sur 200n.
②Les cordons de test rouge et noir sont connectés respectivement à la borne « V/Ω et COM ».
③Si la résistance entre les cordons de test rouge et noir est inférieure à (50 ± 25)Ω, le buzzer intégré retentit.
1-Tête de serrage 2-Gâchette de la tête de serrage 3-Interrupteur de maintien 4-Interrupteur rotatif 5-Affichage 6-Interface des accessoires de test d'isolation 7-Public borne de terre 8-Borne d'entrée de résistance de tension 9-Sangle portable.
5. Mesure de haute résistance
① Tournez l'interrupteur sur la position "EXTERNALUNlT" 20MΩ ou 2000MΩ.
②La valeur affichée est instable et à l'état libre.
③Insérez les 3 fiches de l'accessoire de test dans les 3 prises d'entrée de la pince multimètre.
④Le commutateur de la pince multimètre et le commutateur de plage de l'accessoire de test sont réglés sur la position 2000 MΩ.
⑤La borne d'entrée de l'accessoire de test est connectée à la résistance testée ;
⑥ Placez l'accessoire de test en position « ON », appuyez sur le bouton « PUSH », le voyant s'allumera et l'écran affichera la valeur mesurée. Si la lecture est inférieure à 19 MΩ, sélectionnez la plage de 20 MΩ pour l'accessoire de test à pince multimètre afin d'améliorer la précision. Dépenser.
