Fonctionnement correct de l'utilisation de la méthode de jauge d'épaisseur à ultrasons et prolongation de la durée de vie de
1 Principe de fonctionnement
La jauge d'épaisseur à ultrasons est principalement composée de deux parties : l'hôte et la sonde. Le circuit hôte comprend un circuit émetteur, un circuit récepteur, un circuit d'affichage de comptage en trois parties, le circuit émetteur généré par l'onde de choc haute tension pour stimuler la sonde, générant une onde d'impulsion d'émission ultrasonique, l'onde d'impulsion réfléchie par l'interface multimédia est reçue par le récepteur. Circuit, via le processus de comptage du microcontrôleur, via la valeur d'épaisseur de l'écran LCD, qui est principalement basée sur la vitesse de propagation de l'onde acoustique dans l'échantillon multipliée par l'échantillon par la moitié du temps de l'échantillon et l'épaisseur de l'échantillon. Épaisseur de l'échantillon.
La jauge d'épaisseur d'onde Ultra Chi, dans l'utilisation d'une technologie de pointe au pays et à l'étranger sur la base de l'utilisation de la technologie informatique monopuce, a développé des instruments de mesure intelligents de poche à faible puissance et à faible limite, non seulement la mesure de la L'épaisseur de différents matériaux et une seule mesure d'acier, de type ultra-mince, peuvent en même temps être associées à une sonde d'épaisseur à haute température.
2 jauges d'épaisseur Domaines d'application
Comme le traitement par ultrasons est pratique et dispose d'un bon pointage, la technologie ultrasonique pour mesurer l'épaisseur du métal, des matériaux non métalliques, à la fois rapide et précise, aucune pollution, en particulier dans la permission d'un seul côté peut être pressé et touché à l'occasion, peut montrer sa supériorité, largement utilisé dans une variété de plaques, de tubes, d'épaisseur de paroi de chaudière et sa corrosion locale, corrosion, etc. métallurgie, construction navale, machines, industrie chimique, énergie électrique, énergie atomique, etc. L'inspection des produits de divers secteurs industriels, le fonctionnement des équipements ** et la gestion moderne jouent un rôle majeur.
Le nettoyage par ultrasons et la jauge d'épaisseur par ultrasons ne constituent qu'une partie de l'application de la technologie ultrasonique. De nombreux domaines peuvent être appliqués à la technologie ultrasonique. Par exemple, atomisation ultrasonique, soudage ultrasonique, perçage ultrasonique, meulage ultrasonique, polissage ultrasonique, moteur ultrasonique, etc. La technologie ultrasonique sera de plus en plus utilisée dans diverses industries.

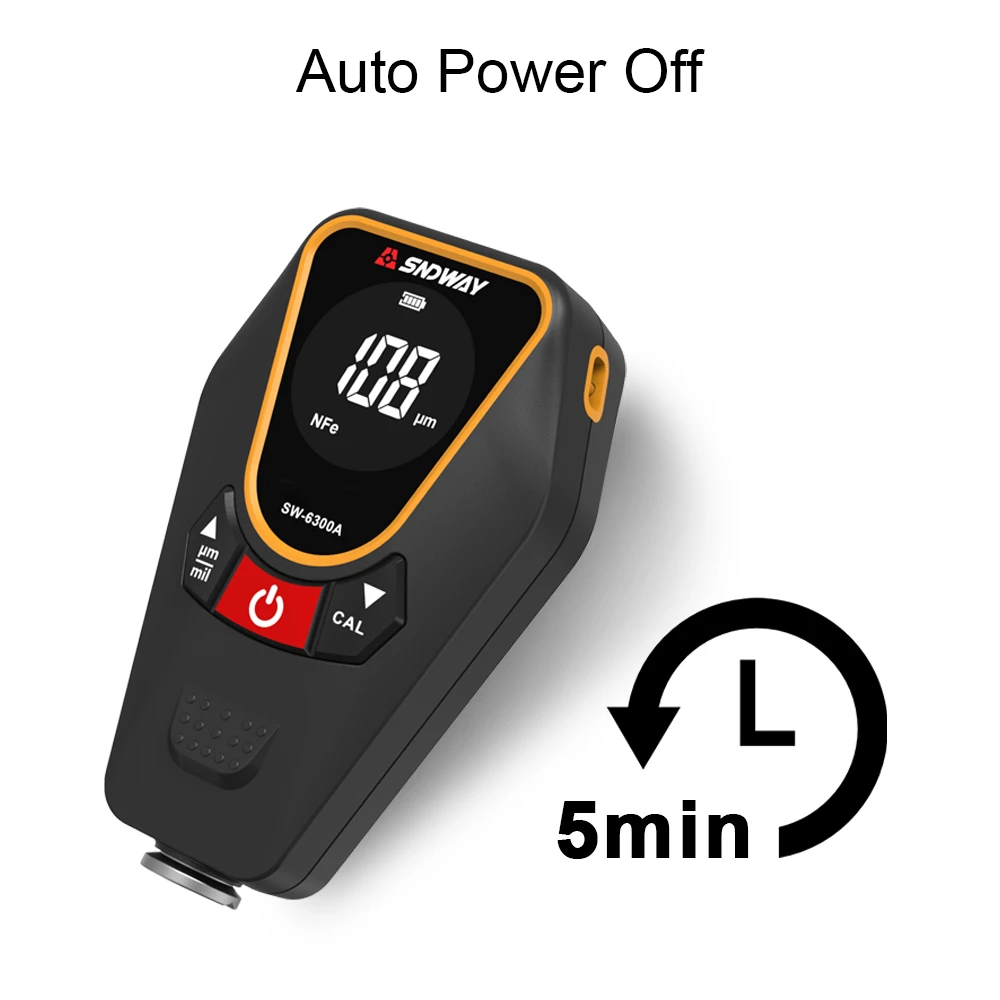

Principe de fonctionnement de la jauge d'épaisseur de revêtement à courants de Foucault
1. Principe de base
Le principe de fonctionnement de base de la jauge d'épaisseur de revêtement à courants de Foucault est, lorsque la sonde et l'échantillon mesuré entrent en contact, le dispositif de sonde généré par le champ électromagnétique à haute fréquence, de sorte que le conducteur métallique placé sous la sonde pour produire un courant de Foucault, son amplitude et La phase est le conducteur et la sonde entre l'épaisseur de la fonction de couche de couverture non conductrice. C'est-à-dire que le champ électromagnétique alternatif généré par les courants de Foucault modifiera les paramètres de la sonde et la taille des variables des paramètres de la sonde, et sera converti en ce traitement du signal électrique, vous pourrez obtenir l'épaisseur de la couche de revêtement à mesurer.
2. Raisons affectant la précision des mesures
(1) la jauge d'épaisseur à courants de Foucault sur l'échantillon détermine l'existence d'effets de bord, c'est-à-dire près du bord de l'échantillon ou à l'intérieur du coin de la mesure n'est pas fiable.
(2) La courbure de l'éprouvette a un effet sur la mesure, qui augmente considérablement avec la diminution du rayon de courbure.
(3) La rugosité de surface du métal de base et de la couche de couverture affecte la précision de la mesure, et l'effet augmente à mesure que la rugosité augmente.
(4) Lorsque l'épaisseur de la couche de couverture est supérieure à 25 μm, l'erreur est approximativement proportionnelle à l'épaisseur de la couche de couverture.
(5) La jauge d'épaisseur à courants de Foucault est sensible au matériau adhérent qui empêche la sonde d'entrer en contact étroit avec la surface de la couche de couverture. Par conséquent, avant la mesure, la sonde et la surface doivent être recouvertes d'une couche de saleté ; La mesure doit permettre à la sonde et à la surface d'essai de maintenir un contact vertical à pression constante.
(6) La conductivité du métal de base a un effet sur la mesure, qui est liée à la composition du matériau du métal de base et à la méthode de traitement thermique.
(7) tout type de jauge d'épaisseur nécessite une épaisseur critique du métal de base, seulement supérieure à cette épaisseur, la mesure ne sera pas affectée par l'épaisseur du métal de base.
