Explication de la structure de la partie éclairage d'un microscope optique
Il est installé sous la scène et se compose d'un réflecteur (ou source de lumière), d'un condenseur et d'une ouverture.

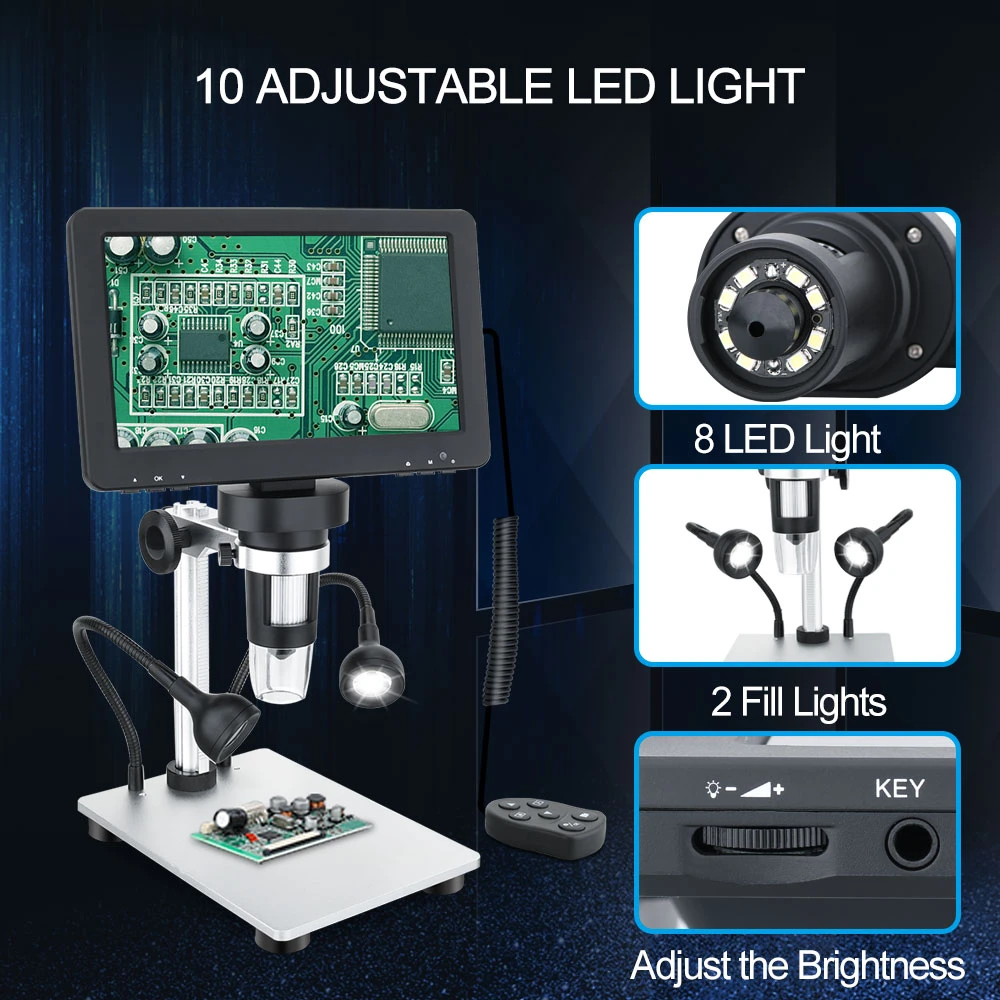

1) Réflecteur : Les premiers microscopes optiques utilisaient la lumière naturelle pour examiner les objets et un réflecteur était installé sur la base du miroir. Un réflecteur est un miroir composé d'une surface plane et d'une autre surface concave, qui peut réfléchir la lumière projetée dessus sur la lentille du condenseur pour éclairer l'échantillon. Un miroir concave peut également être utilisé pour focaliser la lumière. Les microscopes optiques modernes utilisent généralement des sources de lumière électrique, sans miroirs réfléchissants, et peuvent ajuster l'intensité de la lumière.
2) Concentrateur : Le condenseur est situé sous la scène et est composé d'un ensemble de lentilles de condensation et de vis de levage. Le condenseur est installé sous la scène et sa fonction est de concentrer la lumière réfléchie par la source lumineuse à travers le réflecteur sur l'échantillon, afin d'obtenir l'éclairage le plus fort et d'obtenir un effet lumineux et clair sur l'image de l'objet. La hauteur du condenseur peut être ajustée de manière à ce que la mise au point soit sur l'objet testé afin d'obtenir une luminosité maximale. Le foyer d'un condenseur général est à 1,25 mm au-dessus de lui et sa limite de levage est à 0,1 mm en dessous du plan de la scène. Par conséquent, il est nécessaire que l'épaisseur de la lame de verre utilisée soit comprise entre 0,8 et 1,2 mm, sinon l'échantillon testé n'est pas au point focal, ce qui affecte l'effet de l'inspection microscopique.
3) Ouverture : Il y a également une ouverture arc-en-ciel devant le groupe de lentilles avant du condenseur, qui peut être ouverte et fermée pour contrôler la quantité de lumière qui passe à travers, affectant ainsi la résolution et le contraste de l'imagerie. Si l'ouverture arc-en-ciel est trop grande, dépassant l'ouverture numérique de l'objectif, un point lumineux est généré ; Si l'ouverture du diaphragme est trop petite, la résolution diminue et le contraste augmente. Par conséquent, pendant l'observation, en ajustant l'ouverture de l'iris, l'ouverture du champ de vision (microscope avec ouverture de champ de vision) est ouverte sur la tangente extérieure du périmètre du champ de vision, de sorte qu'aucune lumière ne puisse être éclairée en dehors du champ de vision. vue pour éviter les interférences de la lumière diffusée.
