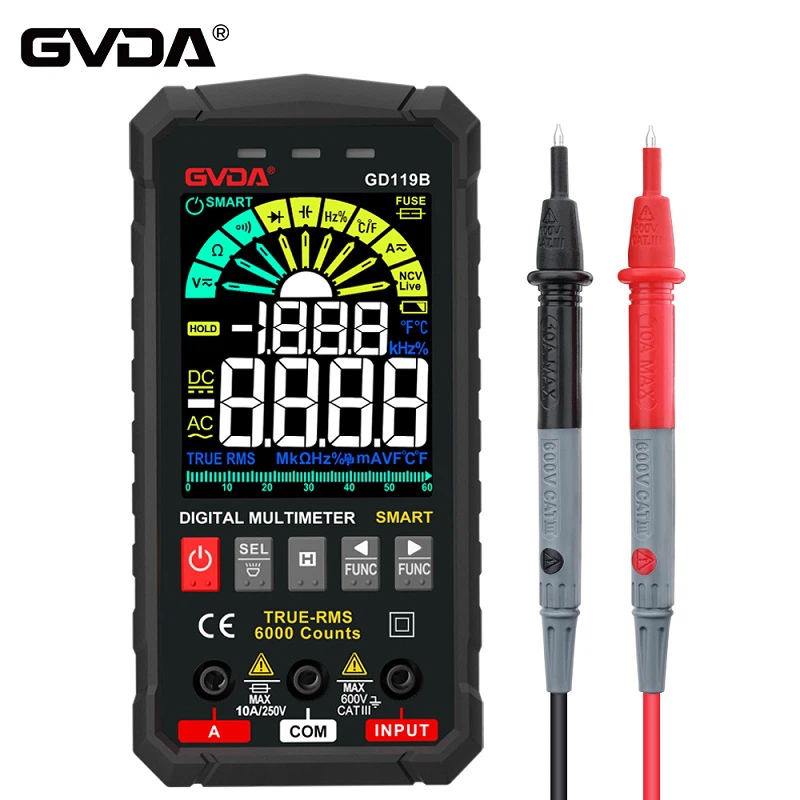

Comment lire les ohms sur un multimètre ?
Il y a généralement trois séries d’échelles sur le devant d’un multimètre. L'une est une échelle linéaire : la tension et le courant sont mesurés à l'aide de cette échelle. La valeur maximale (la plus à droite) de l'échelle est la plage de tension et de courant, qui peut être lue à parts égales. (Seul le bloc de tension alternative 10V est séparé dans ce groupe.) Le cercle le plus intérieur est l'échelle logarithmique - l'échelle des décibels. Le cercle le plus extérieur est le bloc de résistance et la méthode de lecture se fait de droite à gauche. Le côté droit est 0 et le côté gauche est l’infini. La résistance centrale est la résistance interne du bloc. La valeur réelle est égale à la lecture de la surface multipliée par le multiplicateur.
L'unité du nombre affiché en 200 ohms est l'ohm ;
L'unité affichée dans l'engrenage marche-arrêt est également l'ohm ;
L'unité du nombre affiché sur le réglage kilo-ohm est le Kohm ;
L'unité affichée en mégohm est le mégohm.
Résistance 200 ohms, l'unité est l'ohm.
Les unités 2K, 20K sont des kilo-ohms
Par conséquent, la lecture plus l'unité est la valeur réelle
Parce que la portée maximale d'un équipement de 200 ohms est de 200, en prendre 30 peut être
Mais la portée maximale de 2K est de 2, elle n'affichera pas 30
La portée maximale de 20K est de 20, et elle n'affichera pas 30.
Si les lectures sont toutes 1
C'est 1 ohm, 1 kilo-ohm, 1 kilo-ohm dans cet ordre.
Résistance 200 ohms, l'unité est en ohms, les unités 2K, 20K sont en kilo-ohms, donc la lecture plus l'unité est la valeur réelle car la plage maximale de 200 ohms est de 200, prenez 30, mais la plage maximale de 2K est de 2, ne s'affichera pas 30, 20K, la plage maximale est de 20, n'affichera pas 30, les lectures sont de 1, puis, tour à tour, 1 ohm, 1 kilo-ohm, 1 kilo-ohm.
La rangée supérieure du cadran est l'échelle de résistance, étiquetée de droite à gauche avec ces
Veuillez cliquer ici pour entrer la description de l'image
Nombres:
Ω0; 5; 10; 15; 20; 30; 50; 100; 200; 500; 1K; 4K; ∞
La semaine du sélecteur est divisée en cinq zones :
La zone supérieure est l'engrenage de tension alternative, la deuxième zone à droite est l'engrenage de résistance, la
La troisième zone est le fichier de test du transistor, la quatrième zone est le fichier de courant continu, la cinquième zone est le fichier de tension continue.
Dans l’engrenage à résistance il y a cinq engrenages à savoir :
X1; X10; X100; X1K; X10K.
L'unité de base de la résistance est l'ohm. Lors de la lecture de la valeur, avec le pointeur arrêté sur le nombre, multiplié par le commutateur du multiplicateur de vitesse, c'est-à-dire la valeur réelle de la résistance.
Par exemple : lors du test de résistance, le pointeur s'arrête à 30 sur l'échelle de résistance du cadran, l'interrupteur touche l'engrenage X1, la résistance est de 30 ohms.
Si le commutateur pour jouer : X10 gear, c'est 300Ω, X100 gear est 3000Ω (3K).
X1K vaut 30KΩ, X10K vaut 300KΩ.
