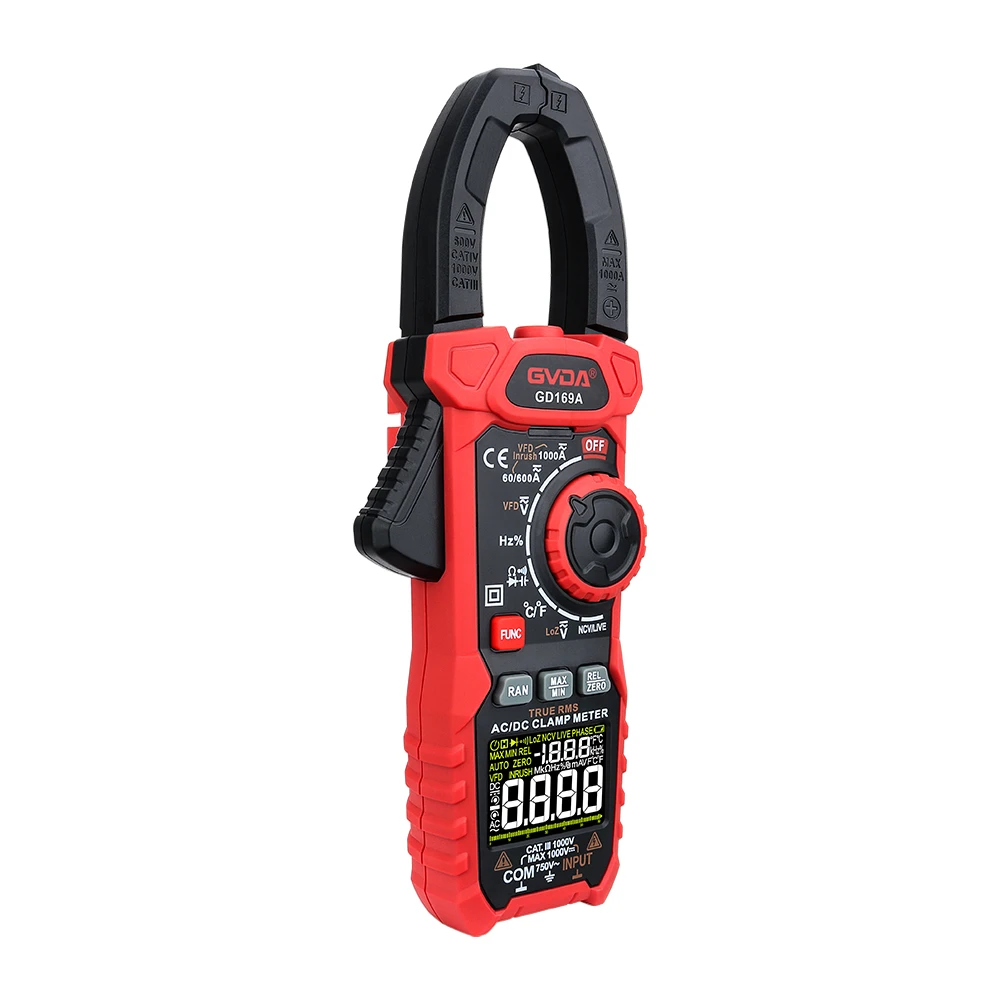

La pince ampèremétrique est essentiellement composée d'un transformateur de courant, d'une pince à pince et d'un système magnétoélectrique redresseur avec forcemètre de réaction.
Le principe de fonctionnement d'une pince ampèremétrique est le même que celui d'un transformateur. La bobine primaire est le fil traversant le noyau de la pince, qui équivaut à la bobine primaire d'un transformateur 1-tour, qui est un transformateur élévateur. La bobine secondaire et l'ampèremètre de mesure constituent le circuit secondaire. Lorsqu'un courant alternatif traverse le fil, c'est cette spire de la bobine qui génère un champ magnétique alternatif et induit un courant induit dans la boucle secondaire. Le rapport du courant au courant primaire est équivalent au rapport inverse des spires des bobines primaire et secondaire. . L'ampèremètre à pince est utilisé pour mesurer des courants importants. Si le courant n'est pas assez grand, le fil primaire peut être passé à travers le multimètre de type pince pour augmenter le nombre de tours, et en même temps diviser le courant mesuré par le nombre de tours. L'enroulement secondaire du transformateur de courant traversant de l'ampèremètre à pince est enroulé sur le noyau de fer et connecté à l'ampèremètre CA, et son enroulement primaire est le fil mesuré passant par le centre du transformateur. Le bouton est en fait un commutateur de sélection de gamme, et la fonction de la clé est d'ouvrir et de fermer la partie mobile du noyau de fer du transformateur traversant, de manière à ce qu'il serre le conducteur testé. Lors de la mesure du courant, appuyez sur la clé, ouvrez les mâchoires et placez le fil porteur de courant mesuré au milieu du transformateur de courant traversant. Un courant est induit dans l'enroulement latéral et le courant traverse la bobine de l'ampèremètre électromagnétique pour dévier l'aiguille et indiquer la valeur de courant mesurée sur l'échelle du cadran.
