Combien de volts le crayon de test peut-il mesurer ? La plage de mesure du crayon électrique basse tension
Combien de volts le crayon de test peut-il mesurer ? La plage de mesure du crayon électrique basse tension

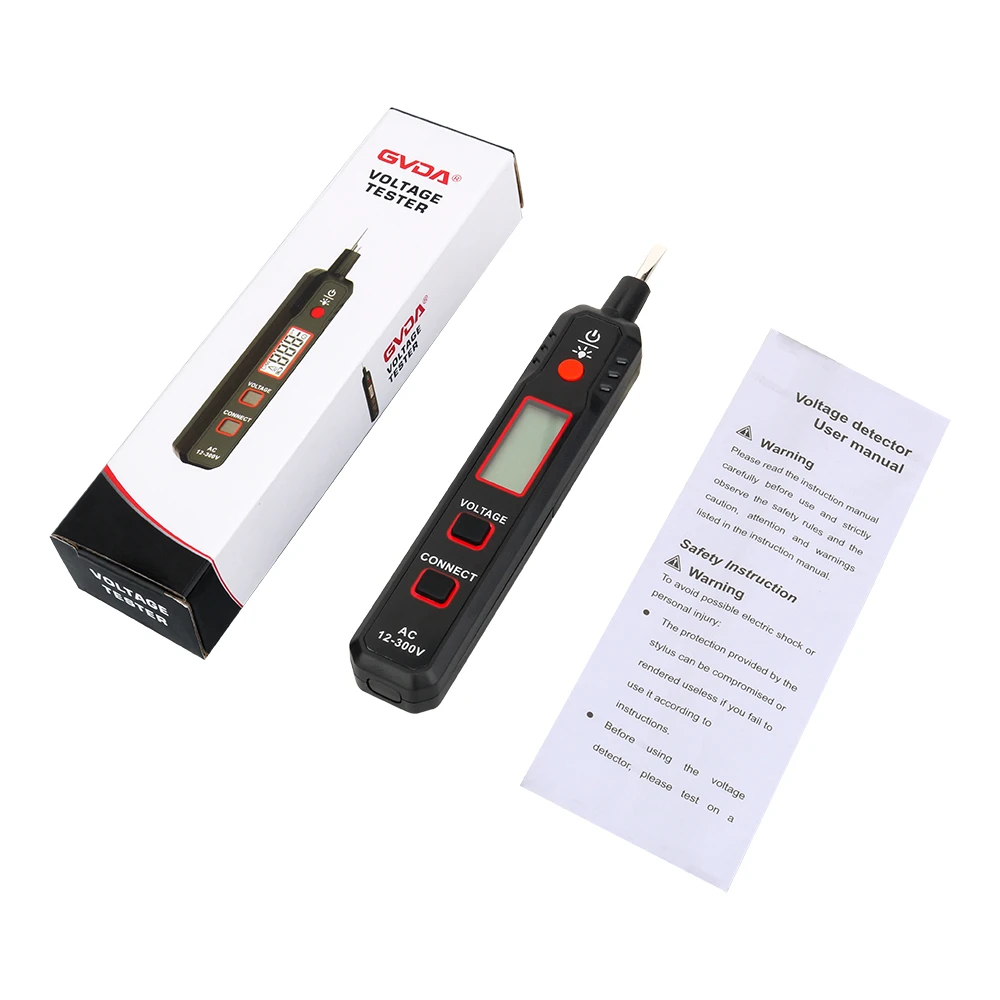

Stylo de mesure basse tension : utilisé pour la détection d'objets chargés avec une tension de ligne de 500 V et moins.
Stylo de test de courant faible : utilisé pour tester les produits électroniques, la tension de test générale est de 6 v--24v. Pour faciliter l'utilisation, la queue du stylo électrique a souvent un fil conducteur avec un clip.
Stylo de mesure haute tension : utilisé pour les projets de 10 kV et plus, et est un outil de test quotidien pour les électriciens.
Le stylo électroscope basse tension est un outil auxiliaire de sécurité couramment utilisé par les électriciens. Il est utilisé pour vérifier si le conducteur en dessous de 500V ou la coque de divers équipements électriques est chargé. Un stylo électroscope ordinaire à basse tension peut être emporté avec vous. Tant que vous maîtrisez le principe du stylo électroscope et que vous le combinez avec les principes électriques bien connus, vous pouvez l'utiliser de manière flexible.
étapes/méthodes
(1) Jugement du courant alternatif et du courant continu
Le stylo électrique juge AC et DC, AC est lumineux et DC est sombre,
Tout le corps du tube néon AC est brillant et une extrémité du tube néon DC est brillante.
illustrer:
Tout d'abord, faites savoir aux lecteurs qu'avant d'utiliser le stylo électromètre basse tension, il doit être testé sur le corps électrifié confirmé; il ne doit pas être utilisé tant qu'il n'est pas confirmé que le stylo électromètre est normal. Lors de la distinction AC et DC, il est préférable de faire une comparaison entre les "deux puissances", afin que ce soit évident. Lors de la mesure du courant alternatif, les deux extrémités du tube néon s'allument en même temps, et lors de la mesure du courant continu, une seule extrémité du tube néon est extrêmement brillante.
(2) La formule pour juger les pôles positifs et négatifs du courant continu :
Utilisez le stylo électrique pour juger des pôles positifs et négatifs et observez attentivement le tube néon.
L'extrémité avant brillante est le pôle négatif et l'extrémité arrière brillante est le pôle positif.
illustrer:
L'extrémité avant du tube néon fait référence à la pointe du stylo électroscope et l'extrémité arrière du tube néon fait référence à l'extrémité de la main. L'extrémité avant brillante est le pôle négatif et l'opposé est le pôle positif. Une attention particulière doit être portée lors des tests : la tension d'alimentation est de 110 V et plus ; si la personne est isolée du sol, une main touche n'importe quel pôle de l'alimentation électrique et l'autre main tient un stylo de mesure, la tête métallique du stylo touche l'autre pôle de l'alimentation électrique testée et l'extrémité avant de le tube néon Si l'extrémité arrière du tube néon est brillante, l'alimentation testée est positive, basée sur le courant continu unidirectionnel Le principe du flux et du flux d'électrons de l'électrode négative à l'électrode positive.
(3) Juger si l'alimentation CC est mise à la terre ou non, et la différence entre la mise à la terre positive et négative
Le coefficient DC de la sous-station, le stylo électrique ne s'allume pas au toucher;
Si la lumière est proche de la pointe du stylo, il y a un défaut à la terre au pôle positif ;
Si la lumière est proche de l'extrémité du doigt, le défaut à la terre est au pôle négatif.
illustrer:
Les coefficients DC des centrales électriques et des sous-stations sont isolés du sol. Lorsqu'une personne se tient au sol et touche le pôle positif ou négatif avec un stylo test, le tube au néon ne doit pas s'allumer. S'il s'allume, cela signifie que le système CC est mis à la terre. ; Si la lumière est à l'extrémité près de la pointe du stylo, c'est la masse positive ; si la lumière est à l'extrémité près du doigt, c'est la masse négative.
(4) Formules pour juger les formules en phase et hors phase
Pour juger de la similitude et de la différence entre deux lignes, tenez un stylo dans chaque main,
Les deux pieds sont isolés du sol, et chacun des deux enclos touche une ligne principale.
Regardez un stylo avec vos yeux, s'il n'est pas brillant, ce sera différent s'il est brillant.
illustrer:
Lors de ce test, n'oubliez pas que les deux pieds doivent être isolés du sol. Parce que la majeure partie de notre pays est alimentée en 380/220V, et le point neutre du transformateur est généralement mis à la terre directement, donc lors du test, le corps humain doit être isolé de la terre pour éviter de former une boucle, afin d'éviter une erreur de jugement ; L'écran lumineux est le même, donc un seul peut être vu.
(5) Formule de jugement pour le défaut à la terre du fil de phase de la ligne d'alimentation triphasée à trois fils de 380/220 V
La ligne triphasée de la méthode de connexion en étoile, le stylo électrique touche deux lumières,
La luminosité du reste est faible et le fil de phase est mis à la terre ;
S'il n'y a presque pas de lumière, il y a un défaut de masse métallique.
illustrer:
Le côté secondaire du transformateur de puissance est généralement connecté en forme de Y. Dans un système triphasé à trois fils où le point neutre n'est pas mis à la terre, lorsque les fils triphasés sont touchés avec un électroscope, deux d'entre eux sont légèrement plus brillants que d'habitude, tandis que la luminosité de l'autre est plus brillante. S'il est plus faible, cela signifie que la ligne de phase à faible luminosité a un phénomène de mise à la terre, mais ce n'est pas trop grave ; si deux sont très brillants et que le dernier est presque invisible, cela signifie que cette ligne de phase a un défaut à la terre métallique.
