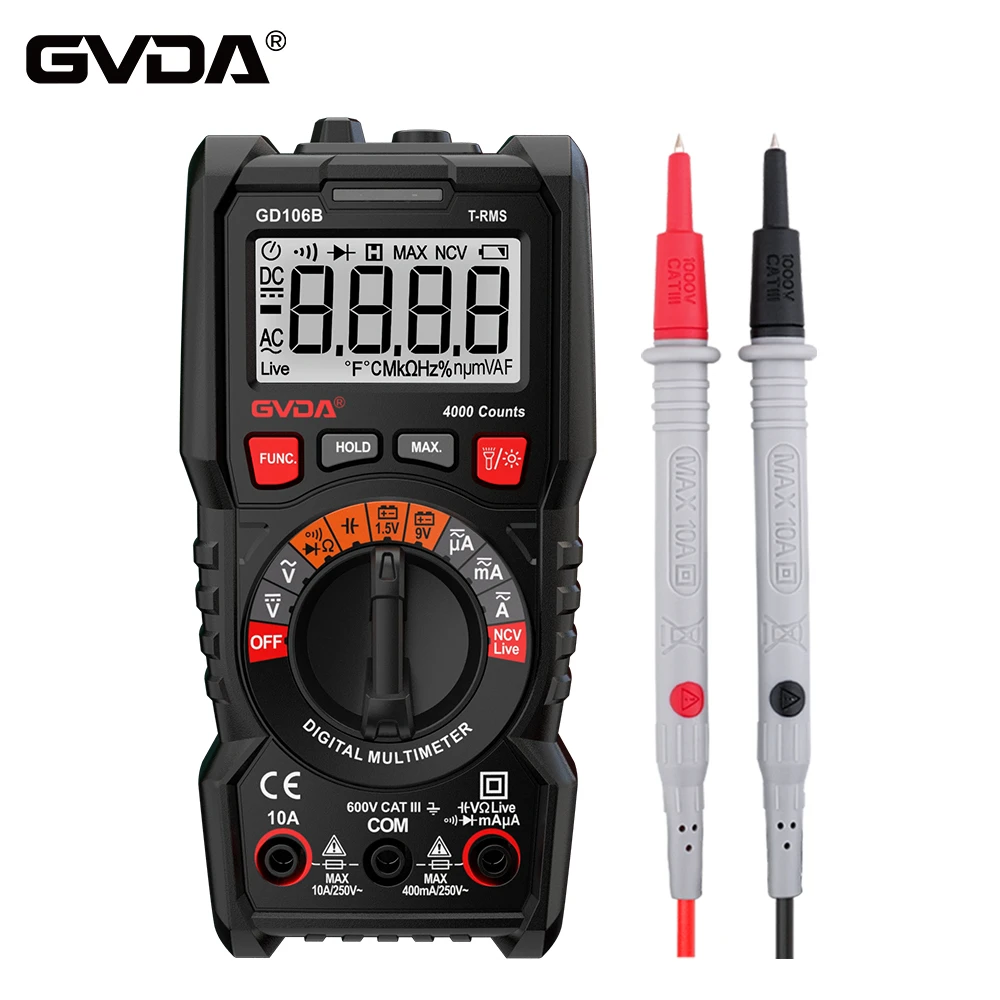

Comment détecter le thyristor à l’aide d’un multimètre
Le thyristor est divisé en thyristor unidirectionnel et thyristor bidirectionnel, qui sont tous deux trois électrodes. Le thyristor unidirectionnel a une cathode (K), une anode (A) et une électrode de contrôle (G). Un thyristor bidirectionnel équivaut à deux thyristors monophasés en connexion parallèle inverse. C’est-à-dire que l’une des anodes de silicium unidirectionnelles est connectée à l’autre cathode, et son extrémité principale est appelée pôle T2, l’une des cathodes de silicium unidirectionnelles est connectée à l’autre anode, et son extrémité principale est appelée pôle T2, et le reste est le pôle de contrôle. pôle (G).
1. Jugement des thyristors simples et bidirectionnels: mesurez d’abord deux pôles, si les pointeurs de mesure avant et arrière ne bougent pas (bloc R×1), il peut s’agir de pôles A, K ou G, A (pour les thyristors unidirectionnels) ) peuvent également être T2, T1 ou T2, pôle G (pour triac). Si l’une des mesures indique des dizaines à des centaines d’ohms, il doit s’agir d’un thyristor à sens unique. Et le stylo rouge est connecté au pôle K, le stylo noir est connecté au pôle G et le reste est le pôle A. Si les instructions de test avant et arrière sont des dizaines à des centaines d’ohms, il doit s’agir d’un triac. Tournez ensuite le bouton sur R×1 ou R×10 pour un nouveau test. L’une des valeurs de résistance doit être légèrement plus grande, puis le stylo rouge légèrement plus grand est connecté au pôle G, le stylo noir est connecté au pôle T1 et le reste est des pôles T2. .
2. La différence de performance: tournez le bouton sur l’engrenage R×1, pour le thyristor unidirectionnel 1 ~ 6A, le stylo rouge est connecté au pôle K, le stylo noir est connecté aux pôles G et A en même temps, et le stylo noir n’est pas séparé de l’état du pôle A. Déconnectez le pôle G en bas, le pointeur doit indiquer des dizaines d’ohms à cent ohms, à ce moment le thyristor a été déclenché et la tension de déclenchement est faible (ou le courant de déclenchement est faible). Ensuite, déconnectez momentanément le pôle A, puis rallumez-le, le pointeur doit revenir à la position ∞, indiquant que le thyristor est bon.
Pour le triac 1 ~ 6A, le stylo rouge est connecté au pôle T1, le stylo noir est connecté aux pôles G et T2 en même temps, et le pôle G est déconnecté en partant du principe que le stylo noir ne quitte pas le pôle T2 et que le pointeur doit indiquer des dizaines à plus de cent. Europe (en fonction de la taille du courant thyristor et des différents fabricants). Ensuite, changez les deux coups et répétez les étapes ci-dessus pour mesurer une fois, et l’indication du pointeur est légèrement plus grande que la dernière fois d’une douzaine à plusieurs dizaines d’ohms, indiquant que le thyristor est bon et que la tension de déclenchement (ou courant) est faible.
Si le pôle G est déconnecté lorsque le pôle A ou le pôle T2 est maintenu connecté et que le pointeur revient immédiatement à la position ∞, cela signifie que le courant de déclenchement du thyristor est trop grand ou endommagé. Il peut être mesuré plus en détail selon la méthode de la figure 2. Pour le thyristor unidirectionnel, fermez l’interrupteur K, la lumière doit être allumée et la lumière continuera à s’éteindre lorsque K est déconnecté, sinon le thyristor est endommagé.
Pour le triac, fermez l’interrupteur K, la lumière doit être allumée, ouvrez K, la lumière doit être éteinte en continu. Ensuite, inversez la batterie et répétez les étapes ci-dessus, tout devrait être le même résultat, c’est bon. Sinon, l’appareil est endommagé.
