Comment éliminer l'ondulation et le bruit de l'alimentation à découpage et améliorer la stabilité de l'alimentation à découpage ?

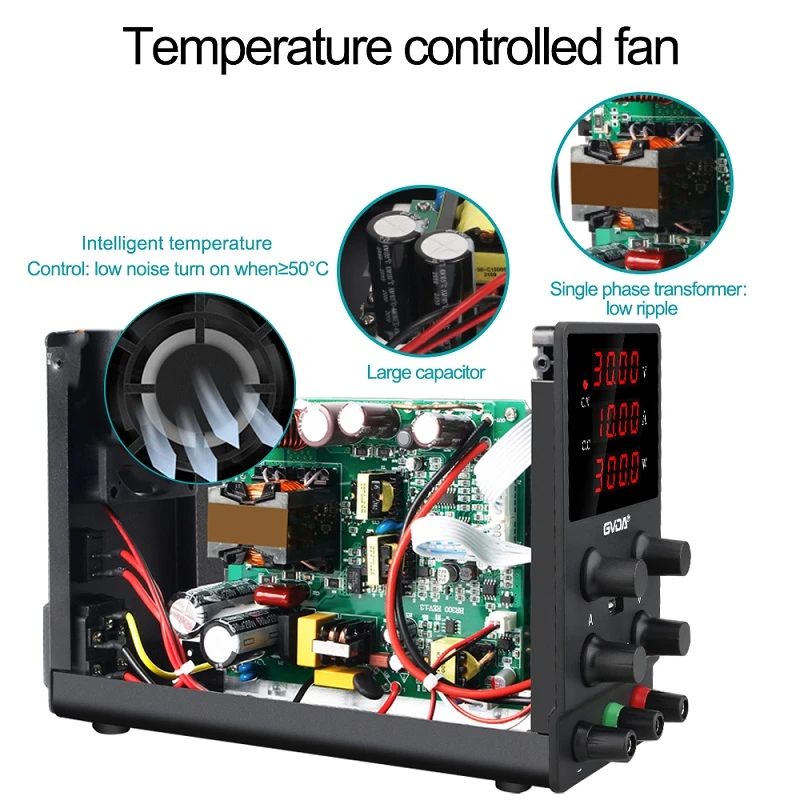

La fréquence de fonctionnement de l'alimentation à découpage est relativement élevée, généralement des dizaines de KHz, de sorte que l'ondulation et le bruit seront beaucoup plus importants par rapport à l'alimentation à fréquence industrielle. Nous pouvons concevoir un circuit de filtre approprié pour réduire l’ondulation et le bruit. Circuit pour réduire l'ondulation et le bruit. Des condensateurs de filtre appropriés peuvent réduire efficacement l'ondulation et le bruit de l'alimentation à découpage. Dans l'alimentation à découpage haute fréquence, la capacité du condensateur de filtrage n'est pas aussi grande que possible. Il faut prendre en compte les caractéristiques d'impédance et de fréquence de la capacité. Le condensateur doit avoir une impédance équivalente inférieure pour avoir un bon effet de filtrage. Étant donné que la fréquence de l'alimentation augmente, la valeur de la capacité chutera fortement. Par conséquent, lors de la sélection du condensateur de filtrage, nous devons prendre en compte l'ESR (résistance en série équivalente). Essayez d'utiliser un condensateur de filtrage avec une petite valeur ESR.
The size of the capacitance value can be referred to the previous formula: C>0,289/{fx(U/I) x ACv}.
ACv est le facteur d'ondulation en %.
L'ajout d'un filtre inducteur peut réduire efficacement l'ondulation et le bruit de l'alimentation à découpage.
Les inducteurs peuvent isoler le courant alternatif et laisser passer le courant continu, nous pouvons donc utiliser des inducteurs pour filtrer et réduire l'ondulation et le bruit de l'alimentation à découpage.
Lors de l’utilisation du filtrage inductif, nous devons faire attention à la puissance de l’inducteur.
Les alimentations à découpage utilisent généralement un filtrage LC.
Afin d'obtenir un meilleur effet de filtrage, utilisez généralement une combinaison de filtrage LC, certains circuits d'alimentation à découpage seront ajoutés au filtrage dipolaire, c'est-à-dire en ajoutant un autre niveau de circuit de filtrage LC. Ajouter un filtrage LDO (régulateur linéaire à faible chute) peut réduire considérablement l'ondulation et le bruit de l'alimentation à découpage LDO (régulateur linéaire à faible chute) il existe un taux de réjection du bruit du LDO (LDO) a un taux de réjection du bruit. Ainsi, l'ajout d'un régulateur linéaire à faible chute est le moyen le plus efficace de réduire l'ondulation et le bruit de l'alimentation à découpage. Mais le coût et la consommation électrique vont augmenter.
