Comment résoudre le défaut de communication du climatiseur inverseur E6 avec un multimètre
Qu'est-ce qu'un défaut de communication ? Mise sous tension dans les 15 secondes, l'unité intérieure ne peut pas recevoir les données envoyées par l'unité extérieure ; ou pendant le fonctionnement, l'unité intérieure ne reçoit pas les données correctes envoyées par l'unité extérieure pendant 3 minutes consécutives, alors un défaut de communication E6 est généré. Le climatiseur inverseur de l'entreprise adopte un circuit de communication sous la forme d'une boucle de courant, qui peut être simplifié et modélisé pour comprendre selon le schéma suivant, de sorte que si U1 est normalement ouvert, alors l'interrupteur de U4 peut être synchronisé avec celui de U3, de sorte que si U3 est normalement ouvert, l'interrupteur de U1 peut être synchronisé avec celui de U2. Synchronisation U2. Contrôlez la séquence de temps de commutation de chaque optocoupleur, la communication du signal numérique peut être réalisée à l'intérieur et à l'extérieur.

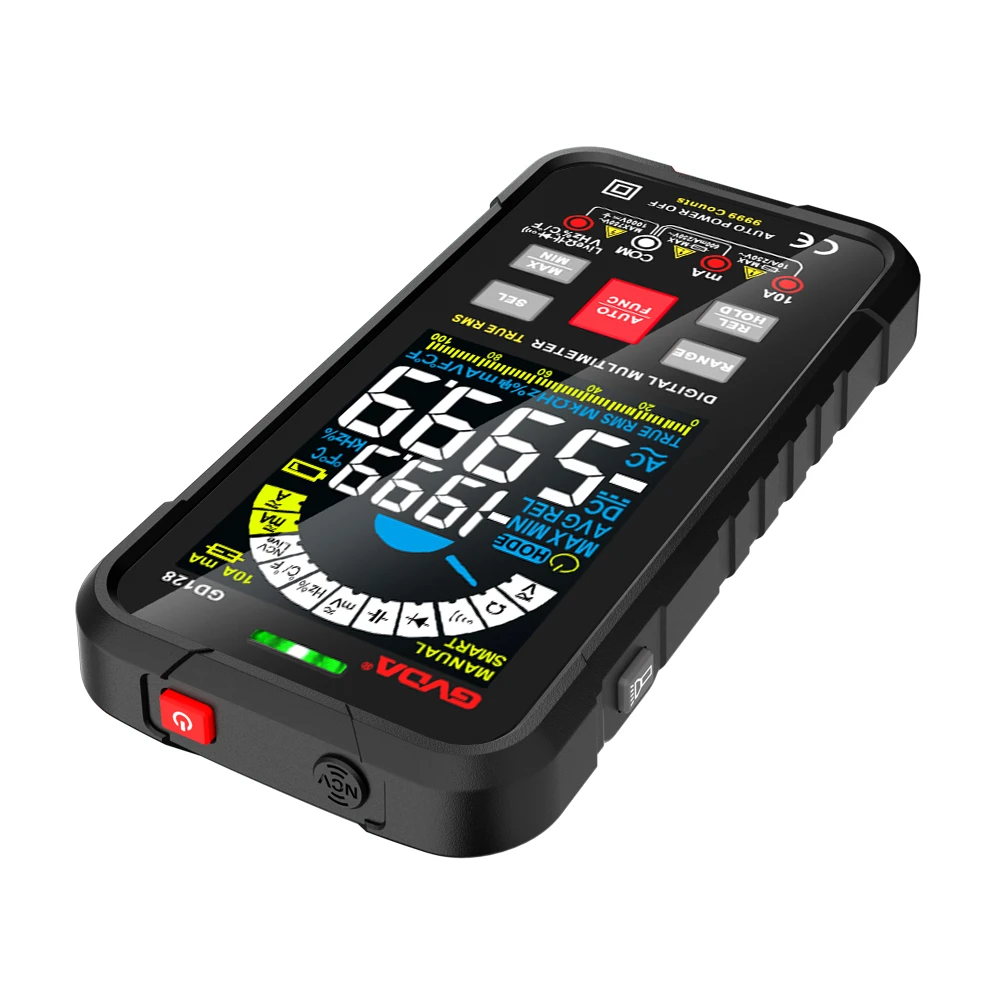

Comment vérifier avec un multimètre ? Partagez quelques expériences :
Étape 1 : Après avoir mis l'appareil sous tension et allumé, utilisez le fichier AC du multimètre pour tester si l'unité externe est électrifiée et si la tension LN est normale ? --------- S'il n'est pas électrifié, vérifiez la machine intérieure ou les fils de connexion de la machine intérieure et extérieure ;
Étape 2 : Tension normale pour le test suivant
Étape 3 : test du fichier DC du multimètre, tension N-COM, la tension est 0, le circuit d'alimentation de communication est mauvais ou les bornes d'alimentation du contrôleur externe ne sont pas branchées, vérifiez le boîtier électrique externe des connexions des bornes d'alimentation, confirmer le remplacement ;
Étape 4: test de fichier DC multimètre tension N-COM, la tension est d'environ 3.7V valeur fixe, la puce principale de la machine externe n'a pas de sortie, vérifiez la connexion de chaque câblage d'alimentation et borne de charge du boîtier électrique de la machine externe, confirmer le remplacement ;
Étape 5 : Test du fichier CC du multimètre Tension N-COM, sauts de tension entre 30 V-56V, aucun retour de signal de la machine interne, vérifiez la connexion de chaque borne de la carte principale de la machine interne, confirmez le remplacement ;
Étape 6 : les conditions ci-dessus sont normales, changez un câble COM séparé, voyez si la machine interne et externe peut communiquer normalement, pour exclure l'influence de la ligne.
Remarque 1 : Certaines cartes mères défectueuses peuvent avoir des problèmes de vulcanisation de résistance 470K ou de migration d'argent. Après la vulcanisation de la résistance, la valeur de tension ci-dessus peut produire des changements.
Remarque 2 : Dans des circonstances normales, le fichier DC du multimètre pour tester la tension entre N-COM, la tension sera comprise entre 5 V-30V-56V sauts réguliers.
