Comment vérifier la qualité des diodes Schottky avec un multimètre
1. Détection de diodes Schottky à deux bornes
(1) Détecter avec un multimètre de type pointeur. Placez le multimètre dans le bloc "R × 1" pour détecter, le fil de test noir est connecté à l'électrode positive et le fil de test rouge est connecté à l'électrode négative. Lorsqu'il est normal, la valeur de résistance directe est de 2,5 ~ 3,5 Ω et la valeur de résistance inverse est infinie. Si les valeurs de résistance directe et inverse mesurées sont toutes deux infinies ou proches de 0, cela signifie que la diode Schottky a été ouverte ou endommagée par une panne.

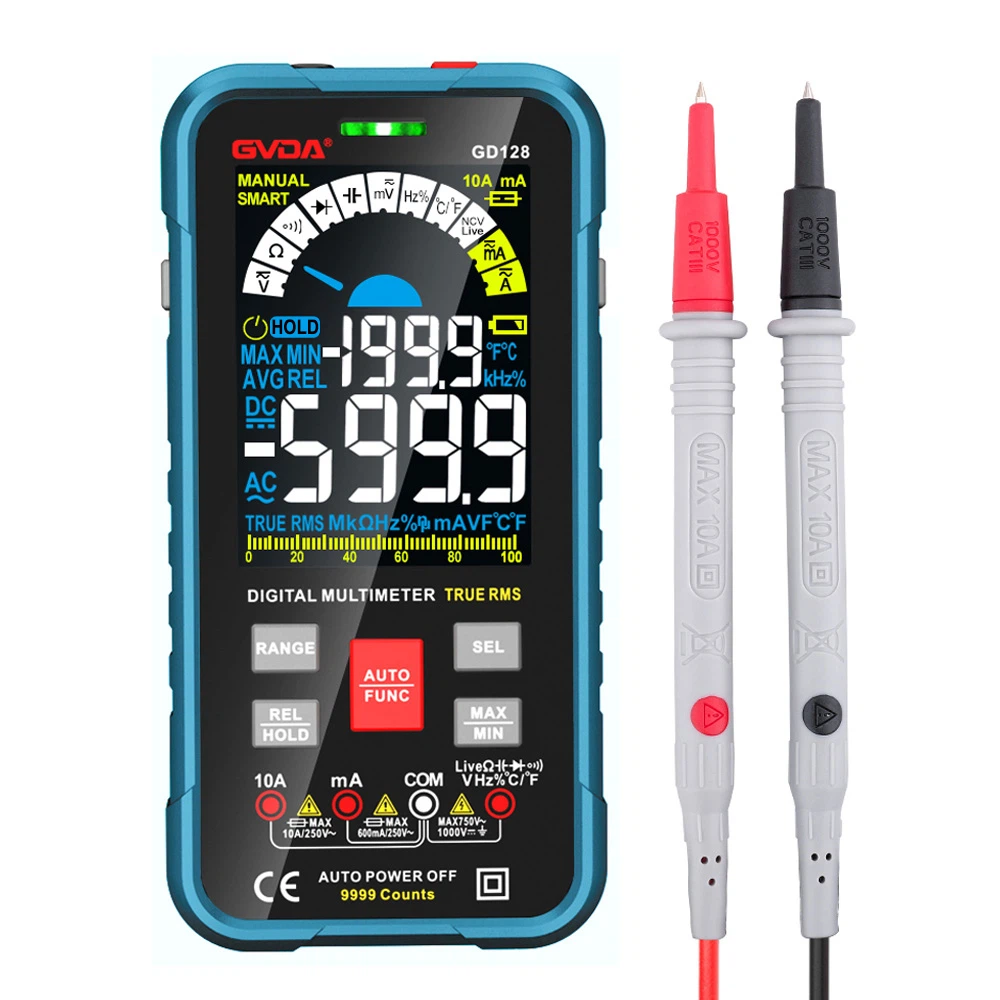

(2) Détecter avec un multimètre numérique
Placez le multimètre dans le bloc de diodes et mesurez les valeurs de résistance directe et inverse de la diode Schottky à deux bornes. Lorsqu'il est normal, sa valeur de résistance directe (le fil de test rouge est connecté au pôle positif) est de 2.5-3.5Ω, et la valeur de résistance inverse est infinie. Si les valeurs de résistance directe et inverse mesurées sont toutes deux infinies ou proches de 0, cela signifie que la diode Schottky a été ouverte ou endommagée par une panne, comme le montre la figure 5-44.
2. Détection de diodes Schottky à trois bornes
La diode Schottky à trois bornes doit d'abord mesurer sa borne commune pour déterminer s'il s'agit d'une cathode commune à tube ou d'une anode commune à tube, puis mesurer respectivement les valeurs de résistance directe et inverse des deux diodes. Prenons maintenant le test de deux diodes Schottky avec cathode commune et anode commune comme exemple pour illustrer la méthode de détection spécifique. Les broches sont marquées respectivement 1, 2 et 3, et le multimètre est placé en « R×1 » Faites le test en trois étapes suivant :
(1) Mesurez les valeurs de résistance directe et inverse des broches 1 et 3. Si elle est infinie, cela signifie que ces deux électrodes n'ont pas de conductivité unidirectionnelle.
(2) Connectez le cordon de test noir à la broche 1 et le cordon de test rouge à la broche 2. Si la valeur de résistance mesurée est particulièrement mauvaise, changez les cordons de test rouge et noir pour mesurer. Si la valeur de résistance mesurée est de 2,5 ~ 3,5 Ω, alors Remarque 2. La broche 1 a des caractéristiques de conduction unidirectionnelle, et la broche 2 est positive et la broche 1 est négative.
(3) Connectez le cordon de test noir à la broche 3 et le cordon de test rouge à la broche 2. Si la valeur de résistance mesurée est infinie, remplacez les cordons de test rouge et noir pour mesurer. Si la valeur de résistance mesurée est de 2,5 ~ 3,5 Ω, cela signifie que 2, 3 broches ont des caractéristiques de conduction unidirectionnelle, et 2 broches sont positives et 3 broches sont négatives.
Selon les résultats de mesure en trois étapes ci-dessus, on peut juger que la diode Schottky testée est un tube à paire d'anodes communes, dans lequel la broche 2 est l'anode commune et les broches 1 et 3 sont deux cathodes. Au contraire, il s'agit d'un tube à paire de cathodes communes.
