Comment utiliser un multimètre pour détecter la qualité de la diode de redressement
L'utilisation de l'engrenage "diode" du multimètre numérique permet de mesurer avec précision la qualité de la diode redresseuse. Comme nous le savons tous, la diode est une "jonction PN" semi-conductrice. La jonction PN du matériau silicium et du matériau germanium a la fonction de conduction monophasée, mais la chute de tension directe est légèrement différente, environ 0.6-0.7V et 0.{{ 5}}.3V respectivement. . La position "diode" du multimètre numérique est destinée à mesurer la chute de tension de cette jonction PN.

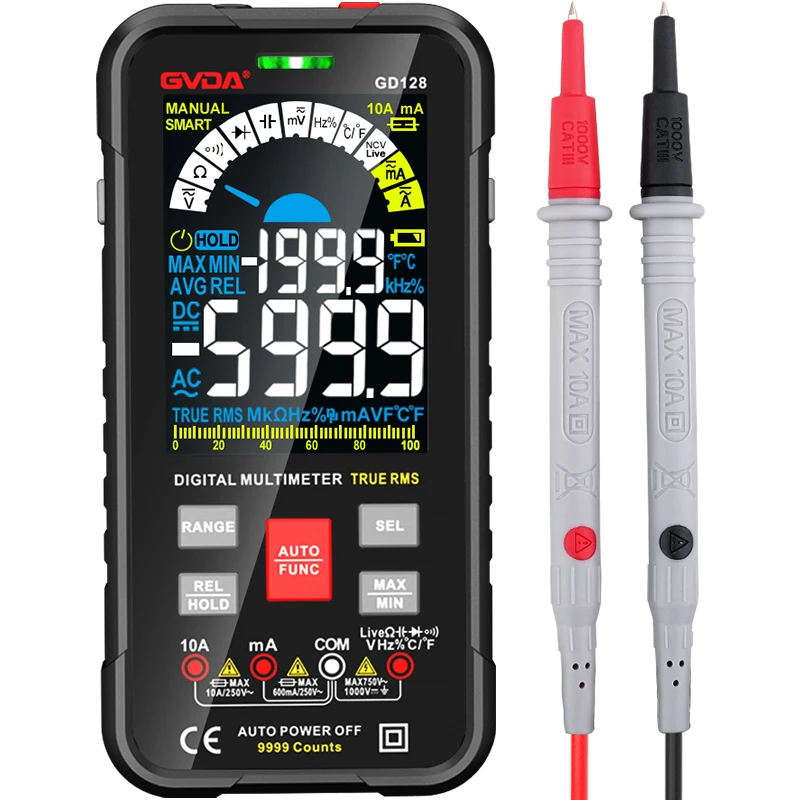

1. Tournez le bouton du multimètre sur l'engrenage à diodes (qui est également l'engrenage de mesure marche-arrêt) et insérez les cordons de test rouge et noir dans la position correcte du multimètre.
2. Connectez le cordon de test rouge et le cordon de test noir aux électrodes positive et négative de la diode respectivement. Une bonne diode affichera 0.5XX (tube en silicium) ou 0.2XX (tube en germanium) ; les deux cordons de test sont inversés et "OL" (ou "1") s'affiche. . Une mesure de diode endommagée sera très différente de ces deux valeurs et sera facile à distinguer.
