Introduction de l'ampèremètre à pince de type transformateur
La pince multimètre (clamp meter) est un instrument qui intègre un transformateur de courant et un ampèremètre, et est une branche importante d'un multimètre numérique; c'est un instrument portable qui peut mesurer directement le courant alternatif d'un circuit sans déconnecter le circuit.

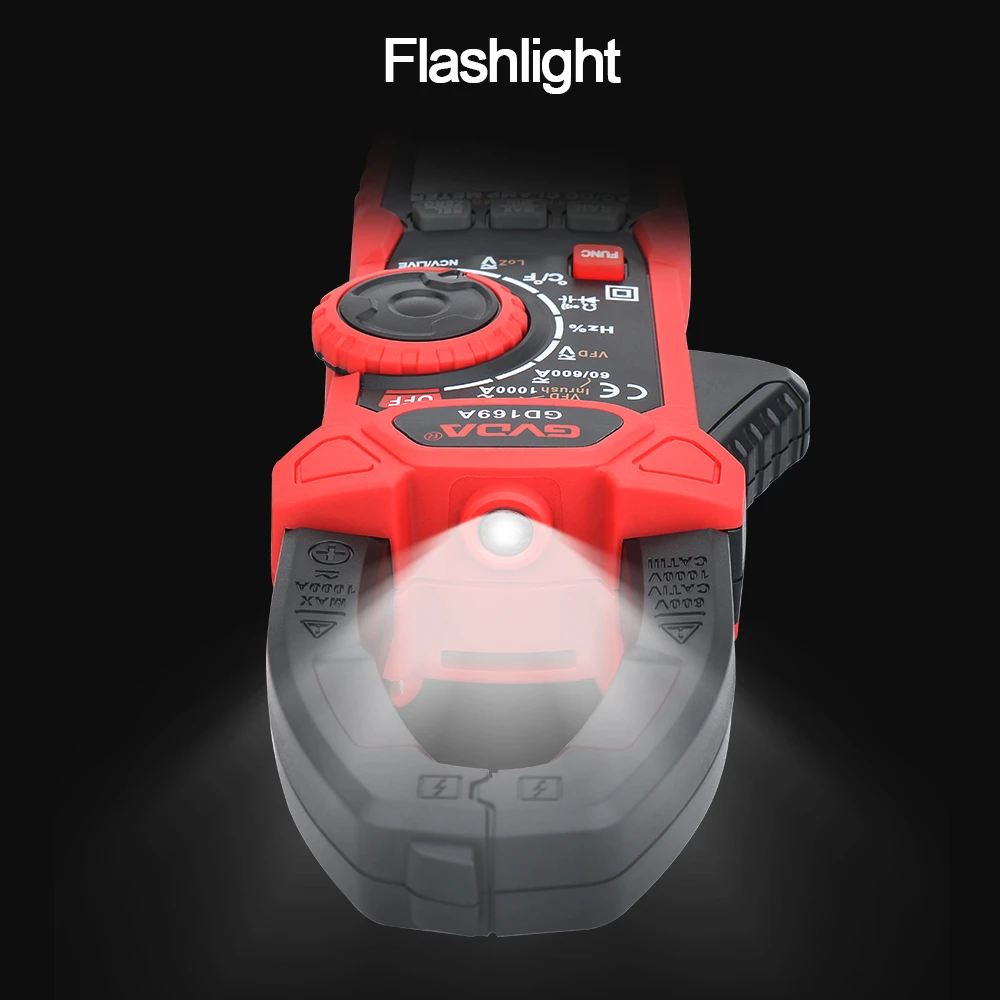

Structure et principe
La pince ampèremétrique est essentiellement composée d'un transformateur de courant, d'une pince à pince et d'un système magnétoélectrique redresseur avec un instrument de force de réaction.
Une pince ampèremétrique fonctionne sur le même principe qu'un transformateur. La bobine primaire est le fil qui traverse le noyau de fer de type pince, ce qui équivaut à la bobine primaire d'un transformateur 1-tour, qui est un transformateur élévateur. La bobine secondaire et l'ampèremètre de mesure constituent la boucle secondaire. Lorsque le fil est traversé par un courant alternatif, c'est cette spire de la bobine qui génère un champ magnétique alternatif, et un courant induit est généré dans le circuit secondaire. Le rapport de l'amplitude du courant au courant primaire est équivalent au rapport inverse des spires des bobines primaire et secondaire. . La pince ampèremétrique est utilisée pour mesurer des courants importants. Si le courant n'est pas assez important, le fil primaire peut être passé à travers la pince multimètre pour augmenter le nombre de tours, et en même temps diviser le courant mesuré par le nombre de tours.
L'enroulement secondaire du transformateur de courant traversant de l'ampèremètre à pince est enroulé sur le noyau de fer et connecté à l'ampèremètre CA, et son enroulement primaire est le fil mesuré passant par le centre du transformateur. Le bouton est en fait un commutateur de sélection de gamme, et la fonction de la clé est d'ouvrir et de fermer la partie mobile du noyau du transformateur de type traversant afin qu'il puisse serrer le fil testé.
Lors de la mesure du courant, appuyez sur la clé, ouvrez les mâchoires et placez le fil conducteur de courant à tester au milieu du transformateur de courant traversant. Un courant est induit dans l'enroulement latéral, et le courant passe à travers la bobine de l'ampèremètre électromagnétique, provoquant la déviation de l'aiguille, et la valeur de courant mesurée est indiquée sur l'échelle du cadran.
Après avoir placé le fil à tester dans la fenêtre à travers le bouton principal, faites attention au bon ajustement des deux côtés des mâchoires et ne laissez pas d'autres objets au milieu ;
La plage minimale de la pince ampèremétrique est de 5 A et l'erreur d'affichage sera plus grande lors de la mesure d'un petit courant. C'est le résultat qui peut être mesuré après avoir enroulé le fil sous tension sur la pince multimètre pendant plusieurs semaines et divisé la valeur de lecture obtenue par le nombre de tours.
Des instructions
(1) Un réglage mécanique du zéro est nécessaire avant la mesure
(2) Sélectionnez la plage appropriée, choisissez d'abord la grande plage, puis sélectionnez la petite plage ou consultez la valeur de la plaque signalétique pour estimation.
(3) Lorsque vous mesurez avec une petite plage et que la lecture n'est pas évidente, vous pouvez enrouler le fil mesuré de quelques tours, et le nombre de tours doit être basé sur le nombre de tours au centre de la mâchoire, puis la lecture=valeur indiquée × plage / écart complet × nombre de tours
(4) Une fois la mesure terminée, le commutateur de transfert doit être placé à la plage maximale.
(5) Lors de la mesure, le fil testé doit être au centre des mâchoires et les mâchoires doivent être fermées hermétiquement pour réduire les erreurs.
Précautions
(1) La tension de la ligne testée doit être inférieure à la tension nominale de la pince multimètre.
(2) Lors de la mesure du courant d'une ligne à haute tension, portez des gants isolants, portez des chaussures isolantes et tenez-vous sur un tapis isolant.
(3) Les mâchoires doivent être bien fermées et la plage ne peut pas être modifiée lorsque l'appareil est sous tension.
