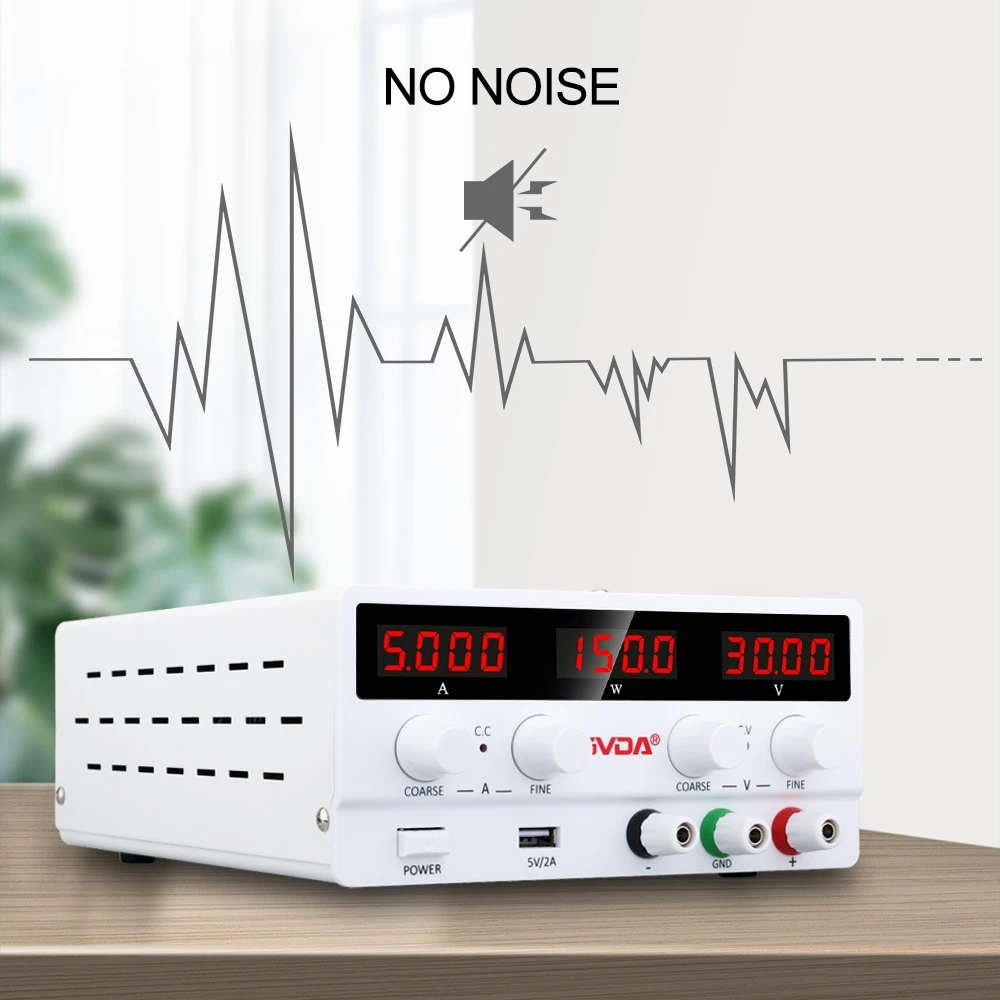

Introduction à l'alimentation régulée en courant continu linéaire
1) Alimentation stabilisée CC de la série transistor : L'alimentation électrique stabilisée CC de la série transistor fonctionne dans un état d'amplification linéaire, elle a donc une réponse rapide, une stabilité à haute tension et une stabilité de charge, une faible tension d'ondulation de sortie et un faible bruit. En termes de technologie de circuit, son circuit de commande utilise moins de composants. Il n'y a pas d'exigences particulières concernant les caractéristiques de commutation du tube de réglage et les performances haute fréquence du filtre, la fiabilité est donc élevée.
Un sérieux inconvénient des alimentations régulées en série est leur faible rendement. Pour améliorer l'efficacité, il est nécessaire de réduire la perte de charge sur le tube de régulation et de réduire la perte sur le tube de régulation. Solution : ① Les transistors PNP et NPN sont complémentaires : lorsque le courant d'alimentation de sortie de l'alimentation régulée en série est important, le tube de réglage est généralement connecté à un tube combiné Darlington avec un collecteur commun. Parce que lorsque les paramètres électriques des transistors sont les mêmes et que le facteur d'amplification du courant est maintenu égal, la chute de tension collecteur-émetteur du tube de réglage combiné connecté complémentaire est réduite, de sorte que l'efficacité de l'alimentation est améliorée ; ② Méthode de polarisation : combinaison générale de collecteur commun. La chute de tension entre le collecteur de tube et l'émetteur dépend dans une certaine mesure du courant de polarisation. La méthode de connexion de polarisation peut améliorer efficacement l'efficacité de l'alimentation lorsque le courant de sortie est constant ; ③ Le régulateur à découpage est utilisé pour le pré-ajustement : lorsque la différence de tension d'entrée-sortie est relativement importante et que le courant de sortie est également relativement important, un régulateur à découpage est utilisé. La pré-régulation des régulateurs de tension en série est également un moyen efficace d'améliorer la puissance. efficacité. La prérégulation du commutateur peut également être réglée du côté primaire du transformateur de puissance.
2) Développement de régulateurs de tension linéaires intégrés : Au début du marché, il existait de nombreux fabricants de régulateurs de tension intégrés offrant un rendement élevé et des applications étendues. Il existe deux catégories principales : les régulateurs de tension intégrés monolithiques à semi-conducteurs et les régulateurs de tension intégrés hybrides. Leurs formes de circuits, leurs blocs d'alimentation régulés en courant continu, leurs spécifications de tension et de courant sont tous divers. Les régulateurs de tension intégrés peuvent être divisés en tension constante, réglable, suivi et flottant. Mais quelle que soit leur forme, ils consistent généralement en une source de tension de référence, un amplificateur de comparaison, un composant de réglage, un transistor de puissance et une forme de circuit de limitation de courant. Certains régulateurs de tension intégrés disposent également de circuits d'arrêt logiques internes et de circuits de coupure thermique. Par rapport aux régulateurs de tension composés de composants discrets, les avantages des régulateurs de tension intégrés sont très évidents, notamment leur faible coût, leur petite taille, leur facilité d'utilisation, leurs bonnes performances et leur haute fiabilité.
3) Technologie d'alimentation à tension stabilisée du réseau à source de courant constant : L'utilisation de la stabilisation de la tension du réseau à courant constant est une caractéristique des alimentations à tension stabilisée en série actuelle. L'utilisation d'un réseau à courant constant peut améliorer efficacement la stabilité de l'alimentation électrique. Les réseaux à courant constant sont couramment utilisés dans les régulateurs de tension intégrés. Les régulateurs en série composés de composants discrets utilisent également de plus en plus la technologie à courant constant. Un courant constant peut être obtenu à l'aide de composants tels que des transistors, des transistors à effet de champ et des diodes à courant constant. Les diodes à courant constant sont plus pratiques à utiliser dans les régulateurs en série avec des composants discrets.
