Introduction à la structure, au principe de fonctionnement et au prix de l'ampèremètre à pince

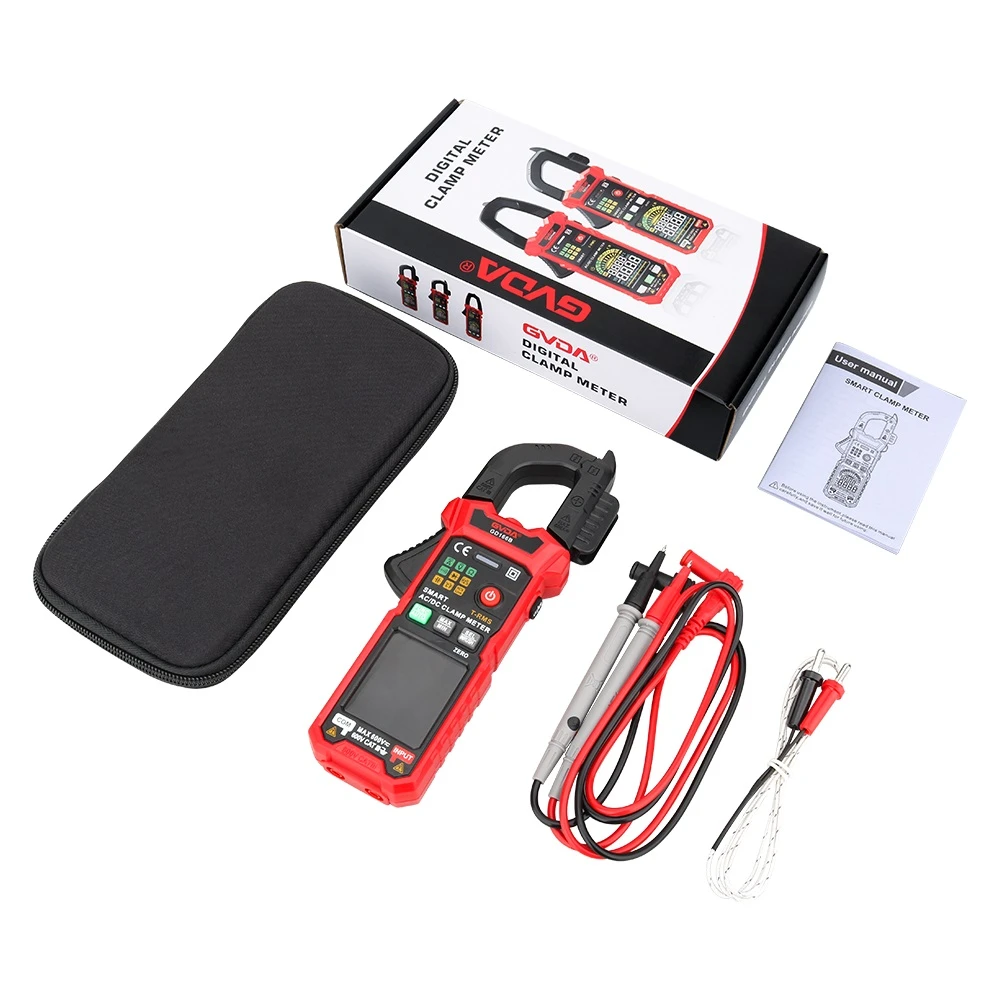

Lorsque nous, électriciens, devons mesurer le courant sans déconnecter le circuit, nous devons utiliser une pince ampèremétrique (parfois appelée pince ampèremétrique). Une pince ampèremétrique est un instrument utilisé pour mesurer le courant dans un circuit électrique en fonctionnement et est un outil de mesure couramment utilisé par les électriciens. Les pinces ampèremétriques sont divisées en deux catégories : les pinces ampèremètres AC et les pinces ampèremètres AC/DC. Certains peuvent également mesurer la tension alternative.
La structure et le principe de fonctionnement de l'ampèremètre à pince :
Un ampèremètre CA de type pince est essentiellement composé d'un transformateur de courant et d'un instrument redresseur. Le fil porteur de courant mesuré est équivalent à l'enroulement primaire du transformateur de courant, et l'enroulement secondaire sur le noyau de fer est connecté à l'instrument redresseur. Selon une certaine relation proportionnelle entre les enroulements primaire et secondaire du transformateur de courant, l'instrument redresseur peut afficher la valeur actuelle de la ligne mesurée.
Un compteur AC/DC de type pince est un instrument électromagnétique qui utilise le fil porteur de courant mesuré placé dans la pince comme bobine d'excitation. Le flux magnétique forme une boucle dans le noyau de fer et le mécanisme de mesure électromagnétique est situé au milieu de l'espace du noyau de fer, qui est dévié par le champ magnétique pour obtenir des lectures. Sa déviation n'étant pas affectée par le courant mesuré, il peut mesurer des courants alternatifs et continus.
Principe de mesure du testeur de résistance de mise à la terre de type pince :
Le testeur de résistance de mise à la terre à pince de la série ETCR constitue une avancée majeure dans la technologie traditionnelle de mesure de la résistance de mise à la terre, largement utilisée dans la mesure de la résistance de mise à la terre de l'énergie, des télécommunications, de la météorologie, des champs pétrolifères, des bâtiments et des équipements électriques industriels. Alors, quel est le principe du testeur de résistance de mise à la terre à pince ?
Principe de mesure du testeur de résistance de mise à la terre de type pince :
1. Principe de mesure de résistance
Le principe de base de la mesure de la résistance de mise à la terre avec le testeur de résistance de mise à la terre à pince de la série ETCR est de mesurer la résistance du circuit. Voir la figure ci-dessous. La partie mâchoire de la pince multimètre est composée d'une bobine de tension et d'une bobine de courant. La bobine de tension fournit un signal d'excitation et induit un potentiel E sur le circuit testé. Sous l'action du potentiel E, un courant I va être généré dans le circuit testé. La pince multimètre mesure E et I, et la résistance mesurée R peut être obtenue grâce à la formule suivante. R=E/I
2. Principe de mesure du courant
Le principe de base de la mesure du courant avec un testeur de résistance de mise à la terre de type pince est le même que celui de la mesure des transformateurs de courant. Voir la figure ci-dessous. Le courant alternatif I du fil mesuré génère un courant induit I1 à travers l'anneau magnétique de courant et la bobine de courant de la pince. La pince multimètre mesure I1 et le courant mesuré I peut être obtenu par la formule suivante.
Parmi eux, n est le rapport de conversion de courant entre les bobines secondaire et primaire= n·I1
