Méthode de mesure de la capacité à l'aide d'un multimètre à pointeur
Sélectionnez la plage Rx1k ou Rx100 pour le multimètre à pointeur, avec le fil noir connecté au pôle positif du condensateur et le fil rouge connecté au pôle négatif du condensateur. Si l'aiguille oscille rapidement vers la droite puis revient lentement vers l'infini (∞ Ω), cela indique que le condensateur est normal et a une grande capacité ; Si la valeur de retour est inférieure à l'infini, cela indique que le courant de fuite du condensateur est élevé et que la lecture du pointeur est la valeur de résistance de fuite du condensateur testé (la résistance de fuite des condensateurs électrolytiques en aluminium doit dépasser 200 k Ω avant utilisation) ; Si le pointeur ne oscille pas du tout vers la droite, cela indique que le condensateur est équipé de disjoncteurs internes ou que l'électrolyte est sec et a perdu sa capacité ; Si le pointeur oscille de manière significative, approchant 0 Ω, et ne revient pas, cela indique que le condensateur est en panne.

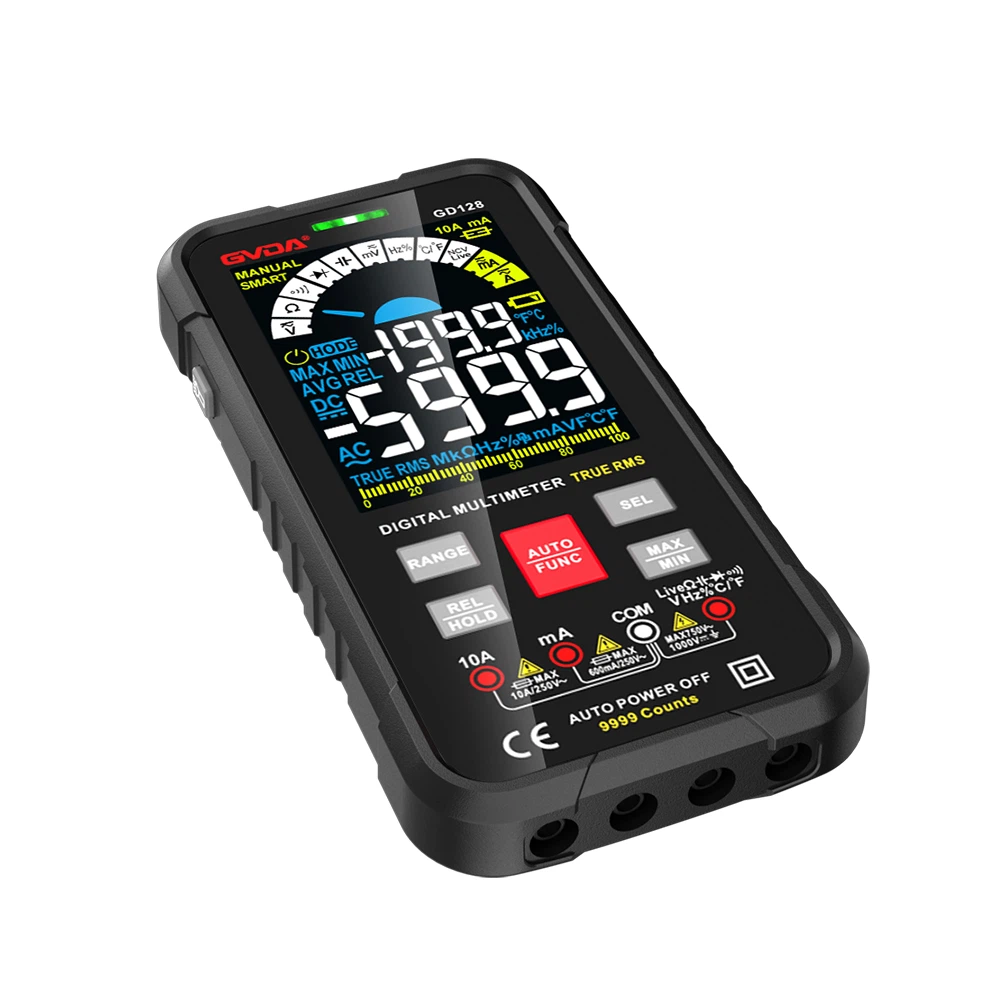

Quel équipement est utilisé pour mesurer la capacité avec un multimètre
Cela nécessite de sélectionner la plage correspondante en fonction de la taille approximative de la capacité mesurée :
La plage 000p convient à la mesure de capacité inférieure à 2 000 pF ;
Niveau 20n, adapté pour mesurer une capacité entre 2000pF et 20nF ;
Niveau 200n, adapté pour mesurer une capacité entre 20nF et 200nF ;
deux μ Gear, adaptés pour mesurer 200nF à 2 μ La capacité entre F ;
vingt μ Gear, adapté pour mesurer 2 μ F à 20 μ La capacité entre F.
Précautions d'utilisation d'un multimètre pour mesurer la capacité
Avant de mesurer, il faut d'abord couper l'alimentation et décharger le condensateur. La méthode de décharge consiste à trouver un objet métallique tel qu'un tournevis, à tenir la partie nue du métal sur la poignée isolante et à y poser les deux pieds du condensateur mesuré. La capacité est mesurée à l'aide d'un multimètre numérique, localisez l'arrêt du condensateur, puis branchez les deux pieds du condensateur dans la prise de mesure de capacité après la décharge. La valeur réelle est la capacité du condensateur latéral lorsque la lecture sur l'écran LCD se stabilise. Si vous mesurez une fuite, la plage de résistance d'un multimètre de type pointeur peut être utilisée pour la mesure. Lors de la mesure, un multimètre capacitif de petite capacité peut être placé dans le RX1K ou le RX100. Lorsque les deux sondes sont connectées aux deux pieds du condensateur lors de la mesure de l'affichage sur le cadran, le pointeur dévie dans le sens des aiguilles d'une montre. Ensuite, lorsque le condensateur est complètement chargé et qu’il n’y a pas de flux de courant, le pointeur se déplacera dans le sens inverse des aiguilles d’une montre et reviendra à l’infini. Plus l'angle du pointeur est grand, plus la capacité est grande. Pendant le processus de déviation, le pointeur doit osciller à une vitesse constante afin qu'il puisse revenir à l'infini, indiquant qu'il n'y a pas de fuite du condensateur. Si l'aiguille ralentit soudainement ou ne revient pas à une certaine position sur le cadran, cela indique qu'il y a une fuite du condensateur dans une certaine section. S’il affiche finalement l’infini, cela indique qu’il n’y a pas de fuite. Toutefois, cela ne peut être jugé qu’à titre préliminaire. Pour trouver une valeur précise, il est nécessaire d'observer les caractéristiques sur un capacimètre, un testeur de fuite de capacité ou un oscilloscope. C'est quelque chose que les gens ordinaires ne peuvent pas posséder. Il existe également des condensateurs qui ont des valeurs de tension de tenue. Les valeurs de tension de tenue des condensateurs électrolytiques y sont généralement inscrites, et certains condensateurs céramiques n'y sont pas marqués. Soyez prudent lors de leur sélection.
