1. Sensibilité et compétences de sélection des multimètres
La sensibilité est un indicateur technique qui indique le degré auquel l’instrument réagit à une énergie faible.
Étant donné que l’énergie pour piloter la déviation du mécanisme de mesure de l’instrument est tirée du courant dans le circuit testé, si le pointeur de l’instrument est dévié par une grande quantité et utilise une petite quantité d’énergie, sa sensibilité sera plus élevée.
La sensibilité du multimètre peut être divisée en trois indicateurs: sensibilité à la tension CC, sensibilité à la tension CA et sensibilité au compteur. La sensibilité à la tension continue est l’indicateur principal. La sensibilité à la tension CA est généralement inférieure à la sensibilité à la tension CC en raison des facteurs de conception du circuit du compteur. Ils sont marqués sur le cadran en ohms par volt (Ω/V) afin que nous puissions voir en un coup d’œil. La sensibilité de la tête du compteur indique la valeur de courant à pleine échelle de la tête du compteur et comprend également deux indicateurs, la résistance interne et la linéarité de la tête du compteur, qui constituent la base du calcul du circuit du compteur et déterminent également la sensibilité à la tension de l’ensemble du multimètre; la résistance interne de la tête du compteur fait référence au pointeur du compteur. La somme des valeurs de résistance de la bobine mobile et des spirals supérieurs et inférieurs; La linéarité fait référence au degré de cohérence entre l’intensité du courant traversant le compteur et l’amplitude de déviation de l’aiguille, qui sert de base au dessin à l’échelle du cadran. L’accent est mis ici sur la sensibilité à la tension continue du multimètre.
Lorsque le voltmètre est utilisé pour la mesure, il est connecté en parallèle avec les deux points testés. En raison de l’existence de la résistance interne du voltmètre, cela équivaut à connecter une résistance en parallèle entre les deux points testés, ce qui réduit l’impédance totale entre les deux points testés; Couplée à son effet de manœuvre sur le circuit, la valeur de tension mesurée est inférieure à la valeur réelle. Par conséquent, lors de la mesure de la tension, le multimètre doit avoir une grande résistance interne (c’est-à-dire que la sensibilité Ω / V doit être élevée) pour réduire cette erreur.
Par exemple, la plage de tension continue du multimètre MF30 est 0-1-5-25-100-500V, et le cadran est marqué avec 20000Ω / V, puis la résistance interne de la plage 1V est 20kΩxl = 20kΩ; la résistance interne de la gamme 5V est de 20kΩx5 = 100kΩ , et ainsi de suite.
La sensibilité du multimètre peut être divisée en deux indicateurs: la sensibilité de la tête et la sensibilité à la tension (y compris la sensibilité à la tension CC et la sensibilité à la tension CA).
La valeur pleine échelle Ig (c’est-à-dire le courant pleine échelle) du compteur utilisé par le multimètre est appelée la sensibilité du compteur. Ig est généralement de 9,2 à 200 μA. Plus l’Ig est petite, plus la sensibilité du compteur est élevée. La valeur pleine échelle du compteur haute sensibilité est généralement inférieure à 10 μA, la valeur pleine échelle du compteur à sensibilité moyenne est généralement de 30 à 100 μA et le compteur à faible sensibilité est supérieur à 100 μA.
La sensibilité à la tension du multimètre est égale au rapport entre la résistance interne équivalente du bloc de tension et la tension à pleine échelle, et son unité est Ω/V ou kΩ/V, appelée ohms par volt.
sensibilité multimétrique

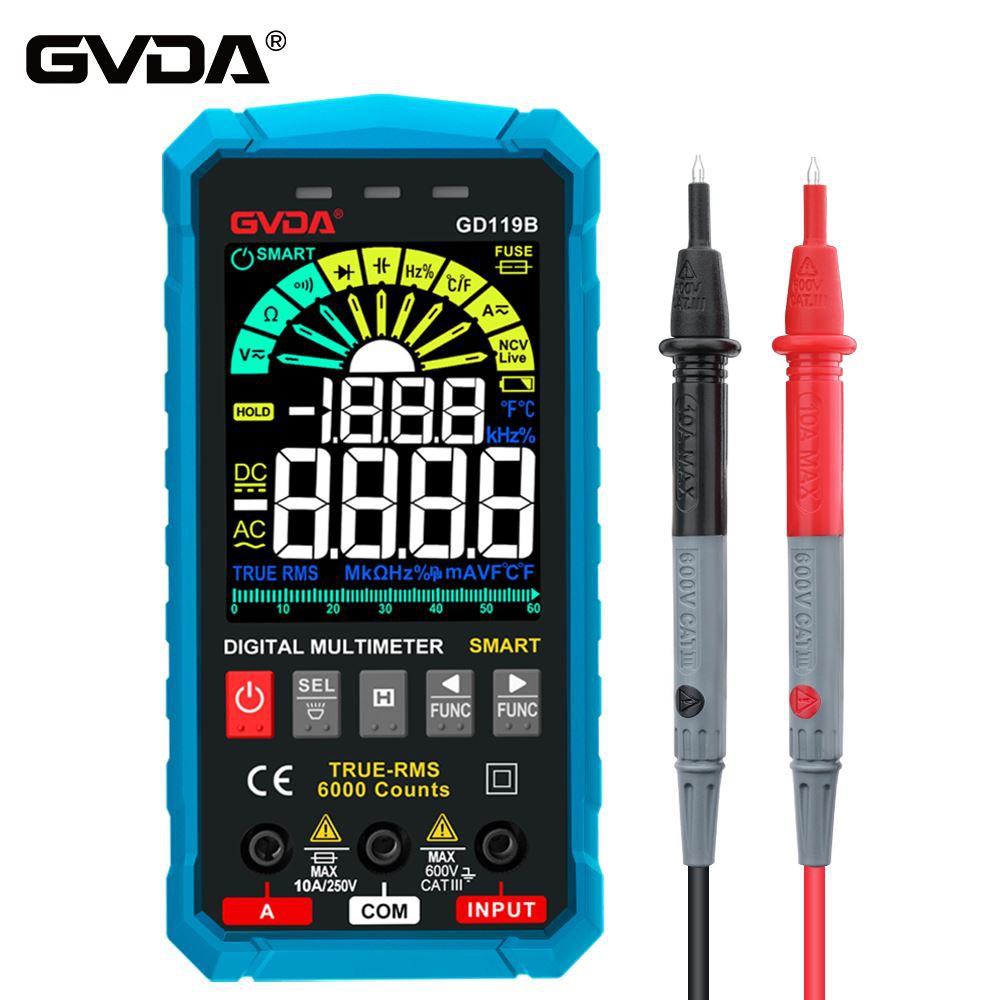

Figure 1 : Sensibilité à la tension d’un multimètre
La sensibilité à la tension continue est le principal indice technique du multimètre. La sensibilité à la tension CA est affectée par le circuit du redresseur et est généralement inférieure à la sensibilité à la tension CC. Par exemple, la sensibilité à la tension CC du modèle 500 est de 20 kΩ/V et la sensibilité à la tension CA est réduite à 4 kΩ/V.
Plus la sensibilité à la tension est élevée, plus la résistance interne du multimètre (c’est-à-dire la résistance d’entrée du compteur) est élevée et plus la tension du signal pouvant mesurer la résistance interne est élevée.
