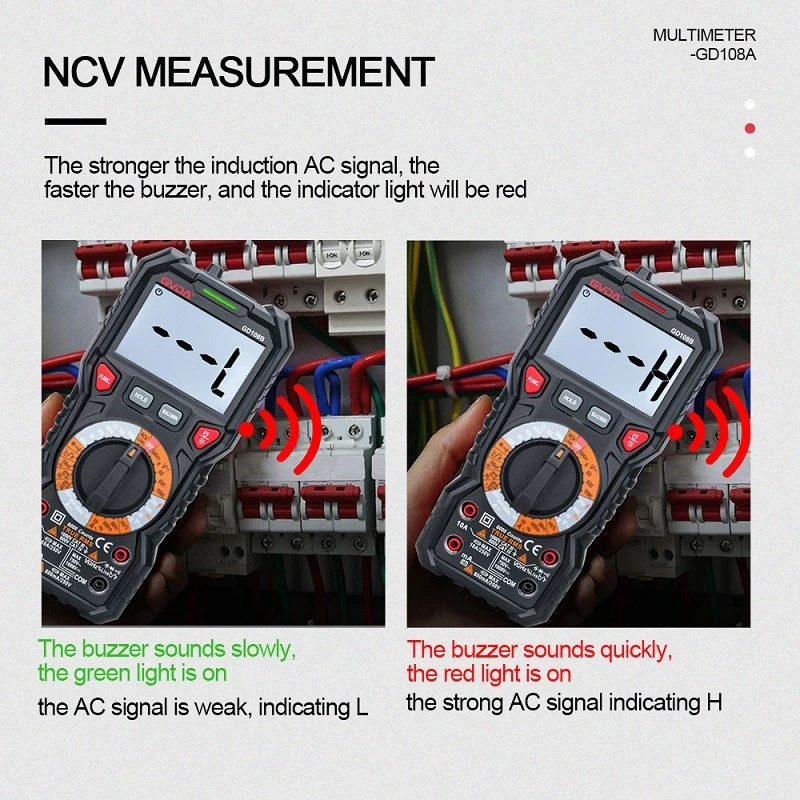

Multimètre pour juger de la qualité des composants électroniques
Une carte de circuit imprimé complète contient un grand nombre de composants électroniques et il est très courant que des composants soient endommagés en raison de nombreux facteurs incertains. Lorsque la défaillance de l'équipement est principalement causée par l'endommagement des composants, la détection et la maintenance des composants sont très importantes à ce stade. Comment juger de la qualité d'un composant est une compétence qu'un ingénieur doit apprendre.
Lors de la maintenance, il est souvent nécessaire de juger d'abord les électrodes des broches du pont redresseur, ce qui ne peut pas être jugé par la seule vision, et ce n'est pas assez sûr.
Utilisez un fer à souder pour retirer la résistance du condensateur et le pont redresseur pour l'abaissement
Lors du jugement des électrodes à broches du pont redresseur, nous pouvons utiliser un multimètre pour nous aider. Dans l'état d'engrenage R × 1K, touchez n'importe quelle broche de la pile de pont avec le stylo noir du multimètre et testez les autres broches avec le stylo rouge. À ce moment, si le multimètre indique l'infini, on peut juger que la broche touchée par le stylo noir est le pôle positif de sortie de la pile de pont. Si la plage d'affichage est de 4K-10K ohms, alors la broche touchée par le stylo noir est le pôle négatif, et la broche touchée par le stylo rouge et noir est négative. Une fois les pôles positifs et négatifs jugés, le reste des broches est une entrée CA.
Utilisez un multimètre pour juger les pôles positifs et négatifs du tube numérique
Les tubes numériques électroluminescents sont principalement conçus pour afficher des nombres, mais ils sont largement utilisés. Alors, dans le processus de maintenance, comment juger si le tube numérique LED est endommagé ?
De même, un multimètre peut toujours être utilisé pour la détection ici, et les fichiers R × 10K et R × 100K sont utilisés. Utilisez d'abord le nez rouge pour toucher la borne "terre" du tube nixie. A ce moment, le stylo noir mesurera tour à tour les autres terminaux. Si le résultat du test montre que toutes les sections sont éclairées normalement, le tube nixie est intact ; si une section n'émet pas de lumière, le tube nixie est endommagé.
Mesure de la résistance nominale du potentiomètre
Lors du jugement du potentiomètre, la résistance nominale du potentiomètre doit être mesurée en premier. Comment mesurer la résistance nominale du potentiomètre ?
Ajustez l'engrenage de résistance du multimètre et utilisez la borne "2" comme contact mobile. Si le pointeur de l'engrenage ohmique ne bouge pas et que la valeur de résistance ne bouge pas, le potentiomètre est endommagé. Mesurez ensuite s'il y a un problème de contact entre le bras mobile du potentiomètre et la nappe de résistance. Vous pouvez utiliser l'extrémité "1, 2" ou "2, 3" de la plage d'ohms du multimètre pour faire tourner l'arbre de la résistance dans le sens antihoraire jusqu'à la position proche de "off", qui est l'endroit où la résistance est la plus petite, et puis tournez lentement l'arbre dans le sens des aiguilles d'une montre, la résistance augmente progressivement. Lorsque l'arbre atteint la position limite, la valeur de résistance doit être proche de la valeur nominale du potentiomètre.
Le rôle important de l'oscillateur à cristal dans le circuit imprimé
Les oscillateurs à cristal, également appelés oscillateurs à cristal, sont des composants électroniques en quartz. L'oscillateur à cristal est également l'abréviation d'oscillateur à quartz, qui est utilisé comme composant important du circuit d'horloge, et est également le fournisseur de fréquence de référence d'équipements tels que les cartes réseau informatiques, les cartes graphiques et les cartes mères.
Lors de la détection de l'oscillateur à cristal, utilisez d'abord le multimètre R × 10K pour détecter la résistance de l'oscillateur à cristal. Si le résultat de la détection est infini, cela signifie que l'oscillateur à cristal n'a pas de court-circuit ni de fuite. Après avoir détecté que la résistance est normale, insérez le cordon de test dans la prise de test et pincez n'importe quelle broche avec vos doigts, et l'autre broche touche le métal sur le dessus du cordon de test. Si le cordon de test s'allume (bulle de néon), l'oscillateur à cristal est en bon état. . Sinon, l'oscillateur à cristal est endommagé.
