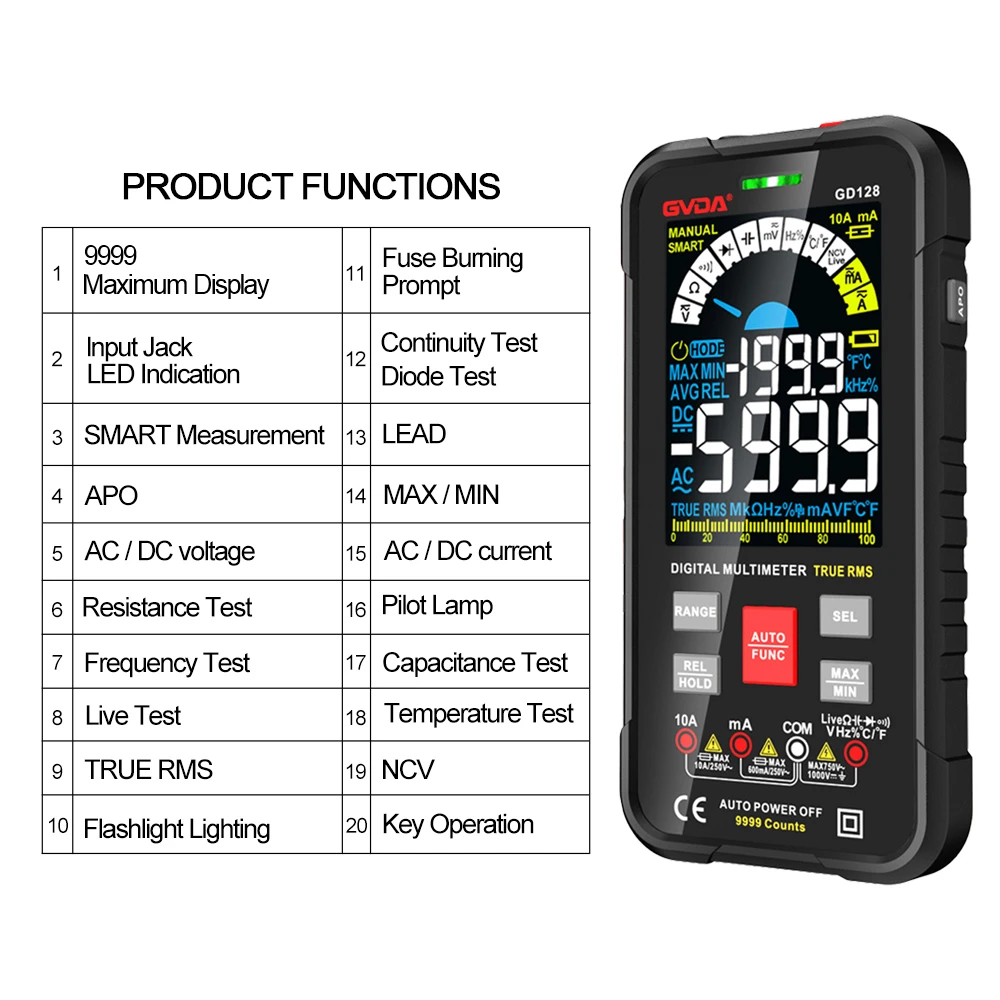

Étapes et précautions de dépannage multimètre
(1) Tournez la plage du compteur testé au niveau le plus bas de tension CC;
(2) Mesurez si la tension de fonctionnement du convertisseur A / D est normale. Selon le modèle du convertisseur A / D utilisé dans le tableau, correspondant aux broches V + et COM, comparez les valeurs mesurées avec leurs valeurs typiques pour voir si elles correspondent.
(3) Mesurer la tension de référence du convertisseur A / D. La tension de référence multimètre numérique couramment utilisée est généralement de 100 mV ou 1V, ce qui mesure la tension CC entre VREF + et COM. S'il s'écarte de 100 mV ou 1V, il peut être ajusté par un potentiomètre externe.
(4) Vérifiez le numéro d'affichage avec une entrée zéro, court-circuit le terminal positif en + et la borne négative dans - du convertisseur A / D pour faire afficher la tension d'entrée =0, et l'instrument affichera "00. {0" ou "00. {00".
(5) Vérifiez les traits entièrement éclairés sur le moniteur. Court-circuit la broche d'essai du terminal d'essai vers la borne de puissance positive V +, ce qui fait que le sol logique devient élevé et tous les circuits numériques cessent de fonctionner. En raison de la tension de courant direct appliqué à chaque course, tous les traits sont éclairés et la table d'alignement affiche "1888" et "18888". S'il y a une course manquante, vérifiez s'il y a un mauvais contact ou une rupture de fil entre la broche de sortie correspondante du convertisseur A / D et l'adhésif conducteur (ou le câblage), et entre le convertisseur A / D et l'affichage.
Précautions pour mesurer avec un multimètre
(1) Avant la mesure, déconnectez l'alimentation pour éviter d'endommager le compteur et les composants pendant les tests.
(2) La tension interne de la plage de résistances multimètres ne doit pas dépasser 6 V, et la plage doit être réglée sur R × 100 ou R × 1K.
(3) Lors de la mesure des paramètres des broches IC, une attention doit être accordée aux conditions de mesure, telles que le modèle testé, la position du bras coulissant du potentiomètre lié à la CI et la qualité des composants du circuit périphérique.
