Mesure par oscilloscope de la tension alternative et de la tension continue
(1) Mesure de la tension alternative
Réglez le commutateur de couplage d'entrée de l'axe Y sur la position "AC" pour afficher la composante alternative de la forme d'onde d'entrée. Si la fréquence du signal AC est très basse, le commutateur de couplage d'entrée de l'axe Y doit être placé en position « DC ».
Déplacez la forme d'onde mesurée au centre de l'écran de l'oscilloscope, utilisez le commutateur « V/div » pour contrôler la forme d'onde mesurée dans la zone de travail effective de l'écran et lisez l'axe Y occupé par la forme d'onde entière en fonction des graduations de l'échelle de coordonnées. Le degré de direction H, alors la valeur crête à crête VP-P de la tension mesurée peut être égal au produit de la valeur d'indication du commutateur « V/div » et H. Si une sonde est utilisée pour la mesure, l'atténuation de la sonde doit être prise en compte, c'est-à-dire que la valeur calculée ci-dessus doit être multipliée par 10.
Par exemple, le commutateur de sensibilité de l'axe Y "V/div" de l'oscilloscope est au niveau 0.2, et l'amplitude H des coordonnées de l'axe Y de la forme d'onde mesurée est de 5div, alors le pic à- la valeur maximale de cette tension de signal est de 1 V. Si mesurée par la sonde, la valeur ci-dessus est toujours indiquée, alors la valeur crête à crête de la tension du signal mesurée est de 10 V.
(2) Mesure de la tension continue

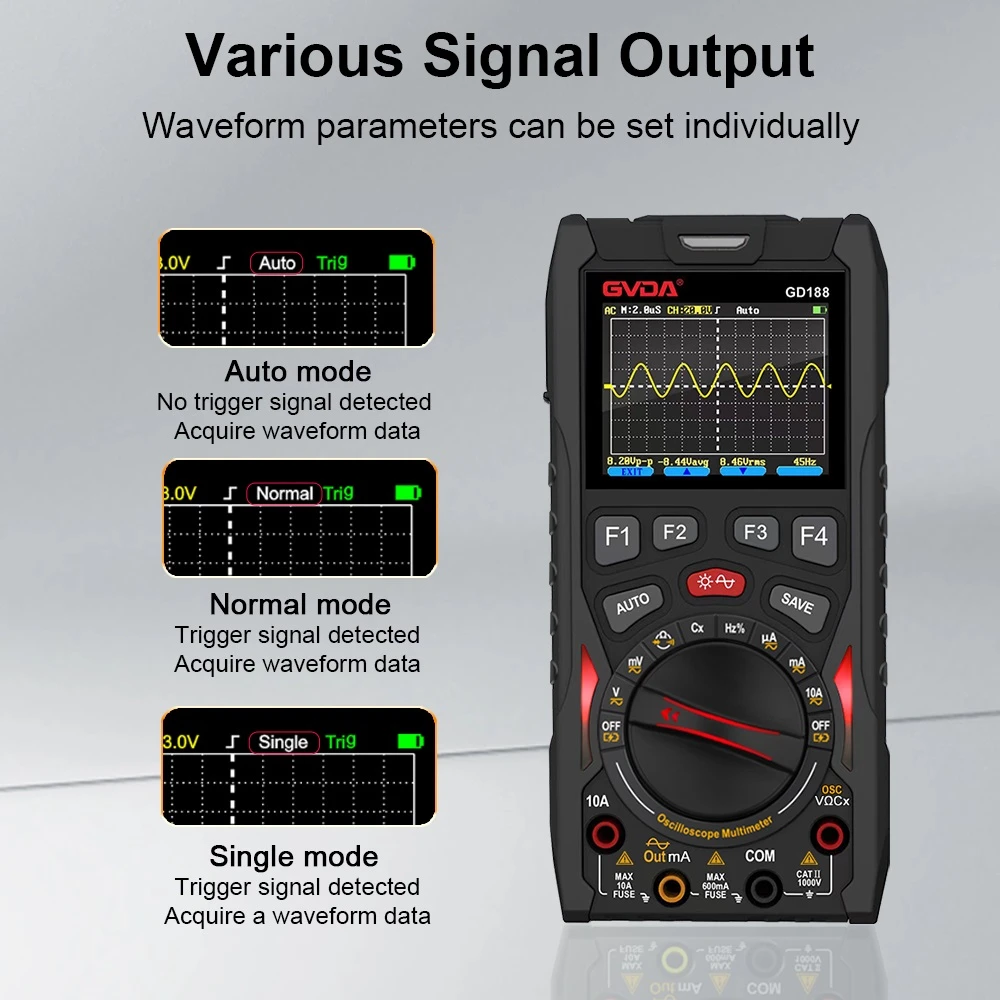

Réglez le commutateur de couplage d'entrée de l'axe Y sur la position "sol" et le commutateur de mode de déclenchement sur la position "auto" afin que l'écran affiche une ligne de balayage horizontale, qui est une ligne de niveau zéro.
Réglez le commutateur de couplage d'entrée de l'axe Y sur la position "DC" et ajoutez la tension mesurée. A ce moment, la ligne de balayage génère un déplacement de saut H dans la direction de l'axe Y. La tension mesurée est le produit de la valeur d'indication du commutateur "V/div" et de H.
La méthode de mesure directe est simple et facile à mettre en œuvre, mais l’erreur est importante. Les facteurs provoquant des erreurs incluent les erreurs de lecture, la parallaxe et les erreurs du système de l'oscilloscope (atténuateur, système de déviation, effet de bord du tube de l'oscilloscope), etc.
