Principe et standard de l'engrenage marche-arrêt multimètre

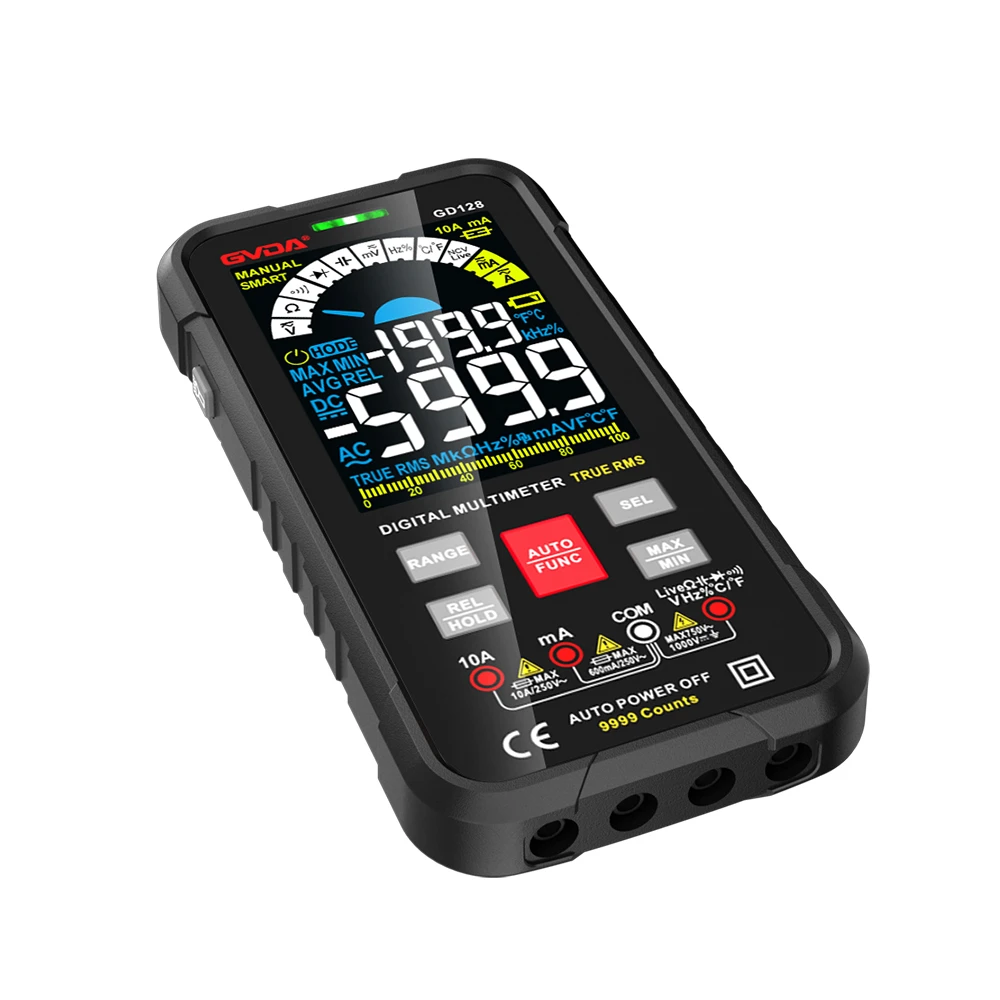

Presque tous les multimètres proposent un mode de mesure tout ou rien qui permet de déterminer si une ligne est allumée ou éteinte (court-circuit). Un buzzer et une lumière LED sont généralement utilisés. Lorsque le circuit est connecté, le buzzer ou le voyant LED s'active. Le rapport marche/arrêt du multimètre est indiqué par le signe dans la case rouge de la figure.
Le principe du marche-arrêt
Le circuit interne est activé lorsque le multimètre est réglé sur la position marche-arrêt. Le fil de test noir est connecté au pôle négatif de la batterie interne, le pôle positif est connecté à une résistance à faible résistance et l'autre extrémité de la résistance est connectée au fil de test rouge. La résistance fournit le signal de déclenchement au circuit de chirp interne. La tension sur la résistance de déclenchement à l'intérieur du multimètre est élevée si les deux cordons de test sont court-circuités ou si leur résistance est faible, ce qui provoque l'activation du bip. Le bip ne peut pas être activé si la tension partielle aux bornes de la résistance de déclenchement interne connectée en série est trop faible en raison de la résistance élevée entre les deux cordons de test.
Norme d'engrenage marche-arrêt
Selon la définition générale, la conductivité est définie comme 80 ohms ou moins ; sinon, c'est la non-conductivité. En d'autres termes, reliez les fils de test rouge et noir du multimètre aux deux extrémités de la ligne. Le multimètre émettra un son et croira que la ligne est conductrice si la résistance est inférieure à 80 ohms.
