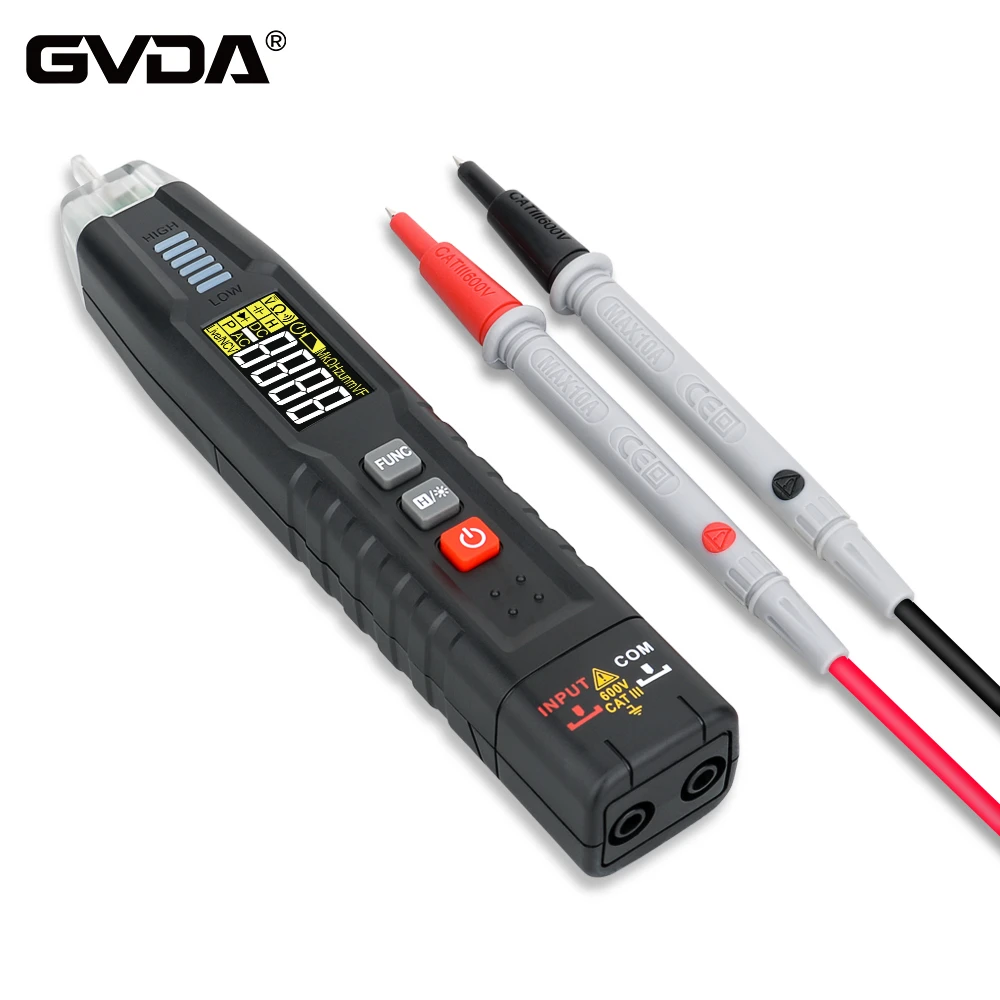

Mesure de résistance avec multimètre numérique
Insérez le stylo de test rouge dans la prise « V/Ω », sélectionnez la plage de mesure de résistance appropriée en fonction de la taille de la résistance, touchez les stylos de test rouge et noir aux deux extrémités de la résistance et observez la lecture. En particulier, lors de la mesure d'une résistance en circuit (résistance sur un circuit imprimé), l'alimentation électrique du circuit doit d'abord être coupée pour éviter toute instabilité dans la lecture. Il est interdit d'utiliser la résistance pour mesurer le courant ou la tension (en particulier la tension AC 220 V), sinon le multimètre sera facilement endommagé. De plus, le niveau de résistance peut également être utilisé pour juger qualitativement de la qualité du condensateur. Court-circuitez d'abord les deux pôles du condensateur (touchez les deux pôles avec un cordon de test en même temps pour décharger le condensateur), puis touchez respectivement les deux cordons de test du multimètre aux deux pôles du condensateur et observez l'affichage. lecture de résistance. Si la valeur de résistance affichée au début est très petite (équivalent à un court-circuit), alors le condensateur commence à se charger, la valeur de résistance affichée augmente progressivement et finalement la valeur de résistance affichée devient "1" (équivalent à un circuit ouvert). , cela signifie que le condensateur est OK. Si les étapes ci-dessus sont suivies et que la valeur de résistance affichée reste inchangée, cela signifie que le condensateur est endommagé (circuit ouvert ou court-circuit). Une attention particulière doit être portée au choix de la plage de résistance appropriée en fonction de la taille du condensateur lors de la mesure. Par exemple, 47 μF doivent utiliser la gamme 200k, tandis que 4,7 μF doivent utiliser la gamme 2M, etc.
Précautions
1. Faites attention à la sélection correcte de la plage de mesure et de la prise du cordon de test rouge. Lorsque vous mesurez une quantité inconnue, vous devez d'abord ajuster la plage au maximum, puis l'ajuster de grand à petit jusqu'à ce qu'elle soit adaptée. Si "1" est affiché, cela signifie qu'il y a une surdécoupe et que la portée doit être augmentée.
2. Lorsque vous ne mesurez pas, coupez l'alimentation électrique.
3. Lors du changement de plage, les cordons de test doivent être déconnectés du point mesuré.
4. Lors de la mesure du courant, évitez les surcharges.
5. Il n'est pas permis d'utiliser des réglages de résistance ou de courant pour mesurer la tension.
