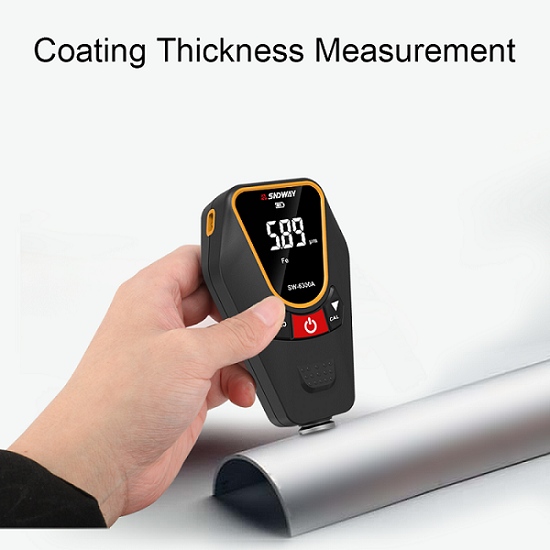

Plusieurs principes de mesure de la jauge d'épaisseur de revêtement
1. Principe de mesure de la force magnétique et jauge d'épaisseur de revêtement
La force d'aspiration entre la sonde et l'acier magnétique est proportionnelle à la distance entre les deux. Cette distance est l'épaisseur du revêtement. Selon ce principe, une jauge d'épaisseur de revêtement est réalisée, tant que la perméabilité magnétique entre le revêtement et le substrat est suffisamment grande, le revêtement peut être mesuré. Compte tenu du fait que la plupart des produits industriels sont emboutis et formés d'acier de construction et de tôles d'acier laminées à chaud et laminées à froid, les jauges d'épaisseur magnétiques sont les plus largement utilisées. La structure de base de la jauge d'épaisseur de revêtement est composée d'acier magnétique, d'un ressort de relais, d'une échelle et d'un mécanisme d'arrêt automatique. Une fois que l'acier magnétique est attiré vers l'objet mesuré, le ressort de mesure est progressivement allongé par la suite et la force de traction est progressivement augmentée. Lorsque la force de traction est juste supérieure à la force d'attraction, l'épaisseur du revêtement peut être obtenue en enregistrant la force de traction au moment où l'acier magnétique est détaché. Cet instrument se caractérise par sa facilité d'utilisation, sa durabilité, l'absence d'alimentation électrique, l'absence d'étalonnage avant la mesure, un prix relativement bas et convient parfaitement au contrôle qualité sur site dans les ateliers.
2. Le principe de la méthode d'induction magnétique pour mesurer le revêtement
Lorsque le revêtement est mesuré par le principe de l'induction magnétique, l'épaisseur du revêtement est mesurée par l'amplitude du flux magnétique qui circule dans le substrat ferromagnétique à travers le revêtement non ferromagnétique. La magnétorésistance correspondante peut également être mesurée pour indiquer l'épaisseur du revêtement. Plus le revêtement est épais, plus la réticence est grande et plus le flux est faible. La jauge d'épaisseur de revêtement par induction magnétique peut en principe avoir l'épaisseur du revêtement non magnétique sur le substrat magnétique. Généralement, la perméabilité magnétique du substrat doit être supérieure à 500. Si le matériau de revêtement est également magnétique, la différence entre la perméabilité magnétique du substrat et le substrat doit être suffisamment grande (comme le nickelage sur l'acier). Lorsque la sonde avec la bobine enroulée sur le noyau souple est placée sur l'échantillon à tester, la jauge d'épaisseur de revêtement émettra automatiquement le courant de test ou le signal de test. Les premiers produits utilisaient une jauge à aiguille pour mesurer l'amplitude de la force électromotrice induite, et la jauge d'épaisseur de revêtement amplifiait le signal pour indiquer l'épaisseur du revêtement. Ces dernières années, l'utilisation de circuits intégrés conçus par des professionnels, l'introduction de micro-ordinateurs à puce unique et l'ajout d'outils avancés ont considérablement amélioré la précision et la reproductibilité des mesures. La jauge d'épaisseur de revêtement à principe magnétique peut être utilisée pour mesurer la couche de peinture sur la surface de l'acier, la porcelaine, la couche protectrice d'émail, le plastique, le revêtement en caoutchouc et l'épaisseur de divers revêtements anti-corrosion dans l'industrie pétrolière chimique.
3. Principe de la mesure par courants de Foucault
Le signal alternatif haute fréquence génère un champ électromagnétique dans la bobine de la sonde et, lorsque la sonde est proche du conducteur, des courants de Foucault s'y forment. Plus la sonde est proche du substrat conducteur, plus le courant de Foucault est important et plus l'impédance de réflexion est élevée. Cette action de rétroaction caractérise la taille de la distance entre la sonde et le substrat conducteur, c'est-à-dire l'épaisseur du revêtement non conducteur sur le substrat conducteur. Étant donné que ce type de sonde de jauge d'épaisseur de revêtement est conçu pour mesurer l'épaisseur des revêtements sur des substrats métalliques non ferromagnétiques, il est souvent appelé sonde non magnétique. Les sondes non magnétiques utilisent des matériaux haute fréquence comme noyaux de bobine. Par rapport au principe de l'induction magnétique, la principale différence est que la sonde de la jauge d'épaisseur de revêtement est différente, la fréquence du signal est différente et la taille du signal et la relation d'échelle sont différentes. La jauge d'épaisseur de revêtement utilisant le principe des courants de Foucault peut mesurer les revêtements non conducteurs sur tous les substrats conducteurs en principe, tels que les revêtements de peinture et de plastique à la surface des véhicules aérospatiaux, des véhicules, des appareils électroménagers, des portes et fenêtres en alliage d'aluminium et d'autres aluminium des produits. et film anodisé. Le matériau de revêtement a une certaine conductivité, qui peut également être mesurée par étalonnage, mais le rapport des deux conductivités doit être au moins 3-5 fois différent. Bien que les substrats en acier soient également conducteurs, le principe magnétique de mesure de l'épaisseur du revêtement est plus adapté à ce type de tâche.
