Expérience de soudage avec un fer à souder électrique

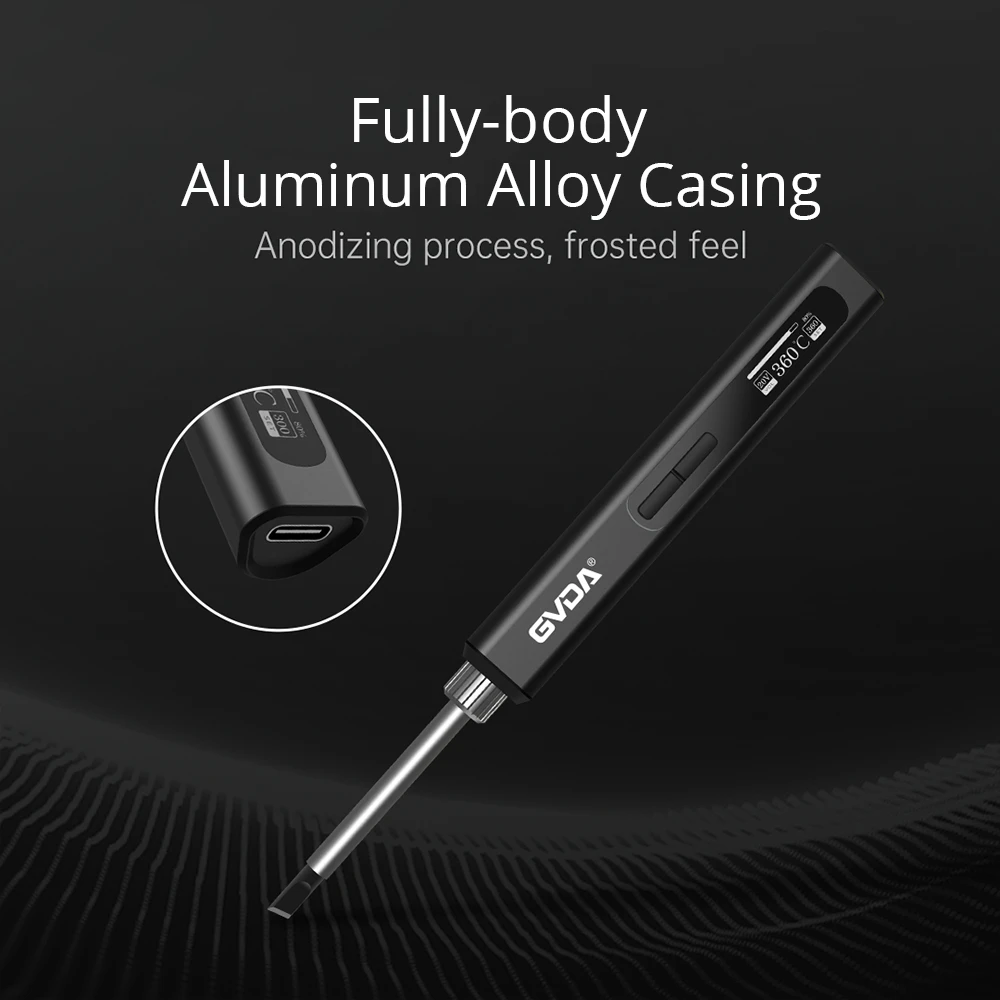

Le fer à souder électrique est l’outil le plus couramment utilisé en soudage électronique. Sa fonction est de convertir l'énergie électrique en énergie thermique pour chauffer et souder le point de soudure. Une grande partie de son succès dépend de la qualité de son contrôle. Par conséquent, d’un certain point de vue, le fer à souder électrique. Son utilisation dépend du sens de la technique.
D'une manière générale, plus la puissance du fer à souder électrique est grande, plus la chaleur est importante et plus la température de la panne du fer à souder est élevée. Généralement, un fer à souder électrique à chauffage interne de 20 W suffit pour souder des transistors et des composants électroniques de circuits intégrés. Si la puissance est trop élevée, il est facile de griller les composants, car la température de jonction des diodes et des triodes grillera si la température dépasse 200 degrés. Cependant, dans la production d'amplificateurs principalement destinés au soudage d'échafaudages, la puissance du fer à souder électrique doit être plus élevée et la puissance du fer à souder électrique peut être sélectionnée parmi 35 W-45W, voire plus.
Il convient de noter que lorsque le circuit est soudé, le temps ne doit être ni trop long ni trop court. Si le temps est trop long, il sera facilement endommagé, et si le temps est trop court, la soudure ne pourra pas fondre complètement, ce qui entraînera des joints de soudure inégaux et une fausse soudure. Pour le temps le plus approprié, il doit être complété en 1,5 s à 4 s.
La soudure est un métal fusible et le plus couramment utilisé est généralement le fil à souder. Le rôle de la soudure est de relier les broches du composant aux points de connexion du circuit imprimé, et le choix de la soudure a une grande influence sur la qualité de la soudure. Les fils à souder en colophane sont les plus couramment utilisés, mais les subdivisions sont également très particulières. Parmi eux, les fils de soudure en argent qui ne sont pas mélangés à l'eau sont bien sûr de la meilleure qualité.
Il convient également de mentionner l’absorbeur de soudure, très pratique pour les novices. Il est toujours facile de mettre de la soudure partout lorsqu’on utilise un fer à souder pour la première fois. L'absorbeur de soudure peut vous aider à éliminer l'excès de soudure sur le circuit imprimé. De plus, l'absorbeur d'étain est très efficace lors du retrait de dispositifs à circuits intégrés multibroches. Il peut aspirer tous les joints de soudure, mais cela est totalement inutile pour ceux qui savent utiliser habilement le fer à souder. Il peut remplacer complètement sa fonction par un fer à souder. Les composants peuvent être facilement retirés en faisant fondre les joints de soudure.
Avant le soudage, un traitement de pré-soudage doit être effectué sur les broches des composants ou sur les parties à souder du circuit imprimé. Retirez la couche d'oxyde sur la partie à souder - un couteau peut être fabriqué à partir d'une lame de scie cassée pour gratter la couche d'oxyde sur la surface du fil métallique afin d'exposer l'éclat métallique du fil. Le circuit imprimé peut être poli avec du papier gaze fin, puis recouvert d'une couche de solution d'alcool de colophane. Étamage des composants - étamage des fils grattés. Après avoir plongé le fil conducteur dans la solution d'alcool de colophane, appuyez sur la pointe du fer à souder chaud avec de l'étain sur le fil conducteur et tournez le fil conducteur. Les câbles peuvent être uniformément recouverts d'une très fine couche d'étain. Avant que le fil ne soit soudé, la gaine isolante doit être décollée, puis les deux traitements ci-dessus peuvent être effectués avant le soudage formel. Dans le cas de fils multibrins, ils doivent être torsadés ensemble après polissage, puis étamés.
Une fois le traitement de pré-soudage effectué, le soudage peut être officiellement effectué :
(1) Tenez le fer à souder électrique dans la main droite. Utilisez une pince à bec effilé ou une pince à épiler avec votre main gauche pour maintenir les composants ou les fils. Avant de souder, le fer à souder électrique doit être complètement préchauffé. L'étain doit être rongé sur la surface de la lame de la tête du fer à souder, c'est-à-dire qu'une certaine quantité de soudure doit être appliquée.
(2) Placez la lame de la panne du fer à souder contre le joint de soudure. Le fer à souder électrique est placé à un angle d'environ 60 degrés par rapport au plan horizontal. Pour faciliter l'écoulement de l'étain fondu de la pointe du fer à souder vers le joint de soudure. Le temps pendant lequel la panne du fer à souder reste sur le joint de soudure est contrôlé dans un délai de 2 à 3 secondes.
(3) Soulevez la pointe du fer à souder. La main gauche tient toujours le composant. La main gauche ne peut être relâchée qu'une fois l'étain au niveau du joint de soudure refroidi et solidifié.
(4) Faites pivoter le fil conducteur avec une pince à épiler pour confirmer qu'il n'est pas desserré, puis utilisez la pince pour couper l'excédent de fil conducteur.
