Technologie de soudage des composants électroniques
La soudure est en fait le moyen le plus simple de connecter des composants de haute qualité. Par conséquent, la technologie de soudage est tout à fait nécessaire. Recommandation : Comment utiliser un fer à souder ?
1. Outils :
Outils et matériaux couramment utilisés pour le soudage : fer à souder électrique, soudure, flux, coupe-fil, multimètre, etc. sont tous des outils nécessaires.
1. Fer à souder

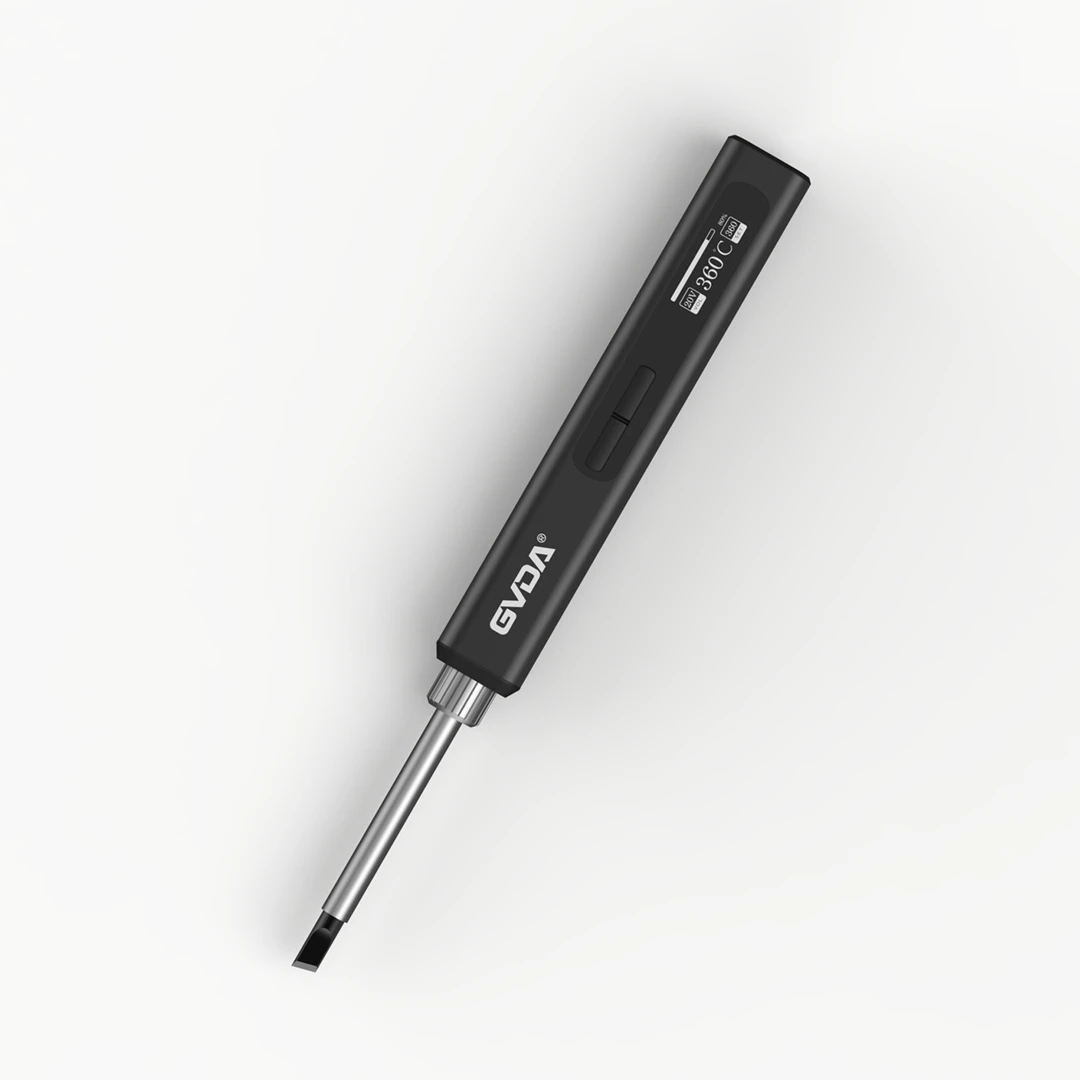

Le fer à souder électrique est l'outil le plus utilisé en soudage. Sa fonction est de convertir l'énergie électrique en énergie thermique pour chauffer et souder le point de soudure.
Plus la puissance du fer à souder électrique est grande, plus la chaleur est grande et plus la température de la pointe du fer à souder est élevée.
Généralement, un fer à souder électrique de type chauffage interne de 20W suffit. Si la puissance est trop élevée, il est facile de griller les composants. Généralement, la température de jonction des diodes et des triodes s'éteindra si la température de jonction dépasse 200 degrés.
Notez que lors de la soudure, le temps ne doit être ni trop long ni trop court. Si le temps est trop long, il sera facilement endommagé. Si le temps est trop court, la soudure ne sera pas complètement fondue, ce qui rendra les joints de soudure non lisses et fermes, et peut également provoquer une soudure virtuelle. Généralement, le plus approprié doit être dans Terminer en 1.5-4s.
2. Soudure
La soudure est un métal fusible, et le plus couramment utilisé est généralement le fil d'étain. Le rôle de la soudure est de relier les broches du composant avec les points de connexion de la carte de circuit imprimé. Le choix de la soudure a une grande influence sur la qualité de la soudure. Le plus couramment utilisé est généralement le fil d'étain.
3. Flux
Il n'est pas nécessaire d'en dire plus sur le flux, qui peut rendre la soudure et les composants mieux soudés. Généralement, la colophane est la plus utilisée.
Flux de colophane
Le dispositif d'aspiration de soudure est très pratique pour les novices. Il est toujours facile d'obtenir la soudure partout lors de la première utilisation du fer à souder électrique. Le dispositif d'aspiration de soudure peut vous aider à éliminer l'excès de soudure sur le circuit imprimé. De plus, le dispositif d'aspiration de soudure est très utile lors du retrait de composants. Il peut aspirer tous les joints de soudure, mais il est totalement inutile pour ceux qui savent habilement utiliser un fer à souder. Il peut remplacer complètement sa fonction par un fer à souder pour faire fondre les joints de soudure. Les composants peuvent être facilement retirés.
Comment souder des composants :
Traitement de pré-soudage :
Avant de souder, un traitement de pré-soudage doit être effectué sur les broches du composant ou sur les pièces à souder de la carte de circuit imprimé.
Traitement de pré-soudure
1. Retirez la couche d'oxyde sur la pièce à souder
Un couteau peut être fabriqué à partir d'une lame de scie cassée. Grattez la couche d'oxyde sur la surface des fils métalliques pour exposer l'éclat métallique des fils.
La carte de circuit imprimé peut être polie avec du papier de gaze fin, puis recouverte d'une couche de solution d'alcool de colophane.
2. Étamage des composants
Etain sur mines grattées. Après avoir plongé le fil conducteur dans la solution d'alcool de colophane, appuyez sur la pointe du fer à souder chaud avec de l'étain sur le fil conducteur et tournez le fil conducteur. Les fils peuvent être plaqués uniformément avec une très fine couche d'étain. Avant que le fil ne soit soudé, la gaine isolante doit être décollée, puis les deux traitements ci-dessus peuvent être effectués avant le soudage formel. Dans le cas de fils multibrins, ils doivent être torsadés ensemble après polissage, puis étamés.
Une fois le traitement de pré-soudage effectué, le soudage peut être officiellement effectué.
(1) Tenez le fer à souder électrique dans la main droite. Utilisez une pince à bec effilé ou une pince à épiler avec votre main gauche pour tenir les composants ou les fils. Avant de souder, le fer à souder électrique doit être entièrement préchauffé. L'étain doit être mangé sur la surface de la lame de la tête du fer à souder, c'est-à-dire qu'une certaine quantité de soudure doit être apportée.
(2) Placez la lame de la pointe du fer à souder contre le joint de soudure. Le fer à souder électrique est à un angle d'environ 60 degrés par rapport au plan horizontal. Pour faciliter l'écoulement de l'étain fondu de la pointe du fer à souder vers le joint de soudure. Le temps pendant lequel la pointe du fer à souder reste au joint de soudure est contrôlé en 2 à 3 secondes.
(3) Soulevez la pointe du fer à souder. La main gauche tient toujours le composant. La main gauche ne peut être relâchée qu'après refroidissement et solidification de l'étain au niveau du joint de soudure.
(4) Faites pivoter le fil conducteur avec une pince à épiler pour confirmer qu'il n'est pas lâche, puis utilisez la pince pour couper l'excédent de fil conducteur.
