La différence entre l'alimentation à découpage et le transformateur

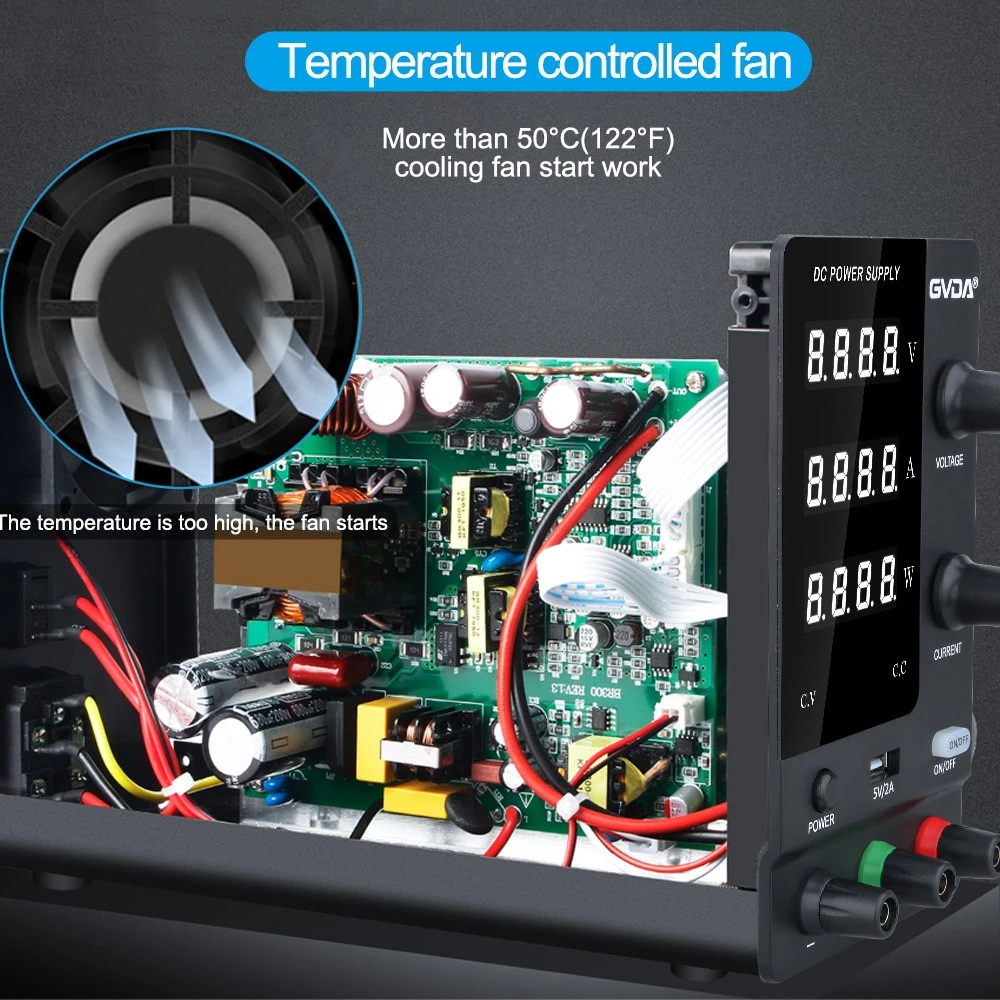

Premièrement, l'alimentation à découpage est DC DC et le transformateur est AC AC ; Deuxièmement, les alimentations à découpage fonctionnent à haute fréquence (généralement dans la plage des dizaines de kilohertz) et les transformateurs ont à la fois des fréquences hautes et basses. Les transformateurs d'impulsions utilisés dans les alimentations à découpage sont des transformateurs haute fréquence, avec des noyaux de fer tels que la ferrite, de petite taille et à haut rendement (plus la fréquence est élevée, plus le rendement est élevé). Lorsqu'il s'agit de transformateurs, la première chose qui vient à l'esprit est un transformateur de fréquence industrielle, qui fonctionne à une fréquence de 50 hertz et est considéré comme un transformateur basse fréquence. Le noyau de fer doit être empilé avec des tôles d'acier au silicium en matériau magnétique doux. matériaux (pour empêcher les courants de Foucault de générer de la chaleur Joule) ; Encore une fois, les catégories fonctionnelles des deux ne sont pas les mêmes. L'alimentation à découpage comprend un transformateur d'impulsions, ainsi que les parties supérieure et inférieure du redresseur. Quelle que soit la plage de fréquence du transformateur, il s'agit uniquement d'un transformateur sans fonction redresseur ;
Si on parle d’un cas, parlons du circuit d’alimentation d’un téléviseur ! La partie alimentation d’un téléviseur couleur est une alimentation à découpage typique ; Le circuit d'alimentation des téléviseurs noir et blanc était autrefois composé d'un transformateur de fréquence industrielle et d'un circuit de rectification, de filtrage et de stabilisation de tension. L'alimentation du téléviseur couleur redresse directement l'alimentation 220 V CA à environ 300 V CC, qui est ensuite coupée en impulsions haute fréquence par un transistor de commutation. Il est ensuite réduit par un transformateur à noyau magnétique à impulsions, puis redressé et filtré pour produire du courant continu basse tension (l'ensemble du processus résout également le problème de stabilisation de la tension) ; La somme de ces processus peut être appelée une alimentation à découpage. Le transformateur de fréquence industrielle d'un téléviseur noir et blanc, Brother, représente ce que vous appelez un transformateur, qui ne comprend pas de circuit de rectification et de filtrage. Les catégories fonctionnelles des deux ne sont donc pas les mêmes.
Un transformateur de fréquence industrielle peut-il être connecté au circuit d'une alimentation à découpage ?
Non, le transformateur de fréquence industrielle utilise un noyau de fer, constitué d'un matériau métallique et intrinsèquement conducteur. Il ne convient que pour une utilisation dans les transformateurs de fréquence industrielle. Lorsqu'elles sont utilisées dans des alimentations à découpage haute fréquence, les pertes par courants de Foucault peuvent être très importantes et ne pas fonctionner correctement. L'alimentation à découpage utilise un noyau magnétique, qui est conducteur mais non conducteur, et il n'y aura aucune perte par courants de Foucault. De plus, les alimentations à découpage ont des exigences très strictes en matière de conception des transformateurs, et elles ne peuvent pas fonctionner normalement en connectant simplement un transformateur. Votre situation nécessite beaucoup de courant et l’alimentation de l’ordinateur ne peut pas fournir une telle quantité de courant.
