Plus la résistance du multimètre est élevée, plus la tension de sortie est élevée ?
Pour la tension de sortie de l'engrenage de résistance du multimètre de pointeur, fondamentalement égale à la tension de la batterie dans le compteur. Par exemple, le type MF47 Rx1 ~ RX1K est de 1,5 V, Rx10K est de 9 V. Le type MF10 R x1 ~ R x10K est de 1,5 V, R x 100 K 15 V.
Cependant, ces tensions de sortie du même équipement, en raison de la conception différente du circuit, la résistance interne n'est pas la même, ce qui entraîne que la capacité de sortie du courant vers l'extérieur n'est pas la même. Plus la vitesse est élevée, plus le courant est faible. Par exemple, une ampoule en tungstène brillera lorsqu'elle sera mesurée avec Rx1, mais pas lorsqu'elle sera mesurée avec Rx1K ou supérieur. Mais pour les perles de lampe LED, comme la tension à l'état passant est supérieure à 1,8 V, bien que Rx1 puisse produire un courant important, il ne peut toujours pas l'allumer. Au contraire, avec une pile 9v, 15v Rx10K ou une lime 100K, même si le courant est très faible, mais permet également aux perles de la lampe LED de conduire et d'émettre une lumière très faible.

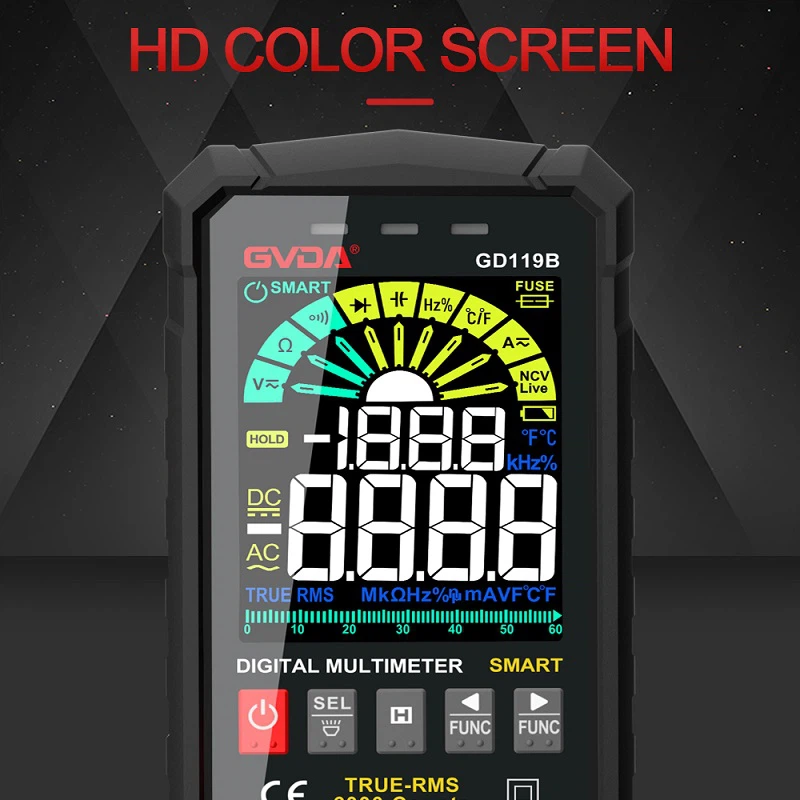

Le multimètre numérique est différent, car le compteur dispose d'un amplificateur, mais aussi pour réduire la consommation d'énergie du compteur, de sorte que la tension de sortie du fichier de résistance est très faible. 9205-tableau de types, par exemple, la tension de sortie de 200 Ω ~ 20 MΩ ne représente que quelques volts, seul le fichier de diode et la tension du fichier de 200 M sont légèrement plus élevés.
Fichier de diode pour la zone de coupure de jonction PN révolutionnaire, la tension de sortie à vide est généralement supérieure à 2,5 V, le courant de court-circuit du stylo est supérieur à 1 mA. Fichier de 200 MΩ, car le courant traversant la résistance mesurée est trop petit, afin d'obtenir une chute de tension d'échantillonnage suffisante, la tension de sortie est d'environ 1,5 V, mais le courant de court-circuit du stylo est inférieur à 5 μA.
Ainsi, la tension de sortie de l'engrenage à résistance du multimètre n'est pas augmentée progressivement avec les changements de vitesse, mais pour répondre au travail normal du multimètre à organiser.
Pointeur multimètre pile interne 1,5V et une pile 9V, le rôle de ces deux piles est dédié à l'alimentation du fichier de résistance, c'est à dire, même si vous retirez ces deux piles, le pointeur multimètre, fichier tension DC, fichier tension AC , Le fichier de courant continu peut être mesuré, car ces trois fichiers passent par le circuit externe à mesurer pour absorber le signal, après la résistance de partage de tension interne, la résistance de shunt, le partage de tension/shunt/redresseur. Shunt/shunt/redresseur, unifié pour aller à la tête du compteur pour mesurer, uniquement le fichier de résistance uniquement avec batterie interne comme source d'alimentation, le fichier de résistance du multimètre pointeur est conçu selon le principe de la résistance voltamétrique, c'est-à-dire selon la taille du courant qui traverse la résistance pour mesurer la taille de la résistance, on sait que la résistance a pour rôle d'empêcher le courant, d'après cette raison de mesurer la taille de la résistance, c'est à dire si la résistance La résistance est mesurée plus le courant circulant à travers la résistance est le même que le courant circulant à travers la résistance. C'est-à-dire que si la valeur de la résistance mesurée est plus grande, le courant circulant à travers la résistance mesurée est plus petit, alors l'angle de déviation du pointeur est également plus petit, indiquant que la résistance mesurée est très grande, et vice versa. , si la valeur de résistance de la résistance mesurée est plus petite, alors le courant circulant à travers la résistance mesurée est plus grand, alors l'angle de déviation du pointeur est également plus grand, indiquant que la résistance mesurée est très petite, conçue selon ce principe du dossier de résistance.
Le R×10K est alimenté par une pile interne de 9 V dans le multimètre à pointeur. R×1K R×100 R×10 R×1 sont alimentés par 1,5 V interne.
Multimètre numérique, la tension en circuit ouvert de l'engrenage à diode est, c'est-à-dire une tension de trou VΩ et de trou COM de 2,5 V-2,8 V environ, tandis que la tension en circuit ouvert de l'engrenage à résistance de toutes les plages est 0 .3V-0.6V environ, et le courant de chaque engrenage est effectivement différent, ce point doit être mesuré par vous-même !
