La méthode de mesure pour mesurer la qualité de la capacité à l'aide d'un multimètre numérique
Méthodes pour juger de la qualité des condensateurs

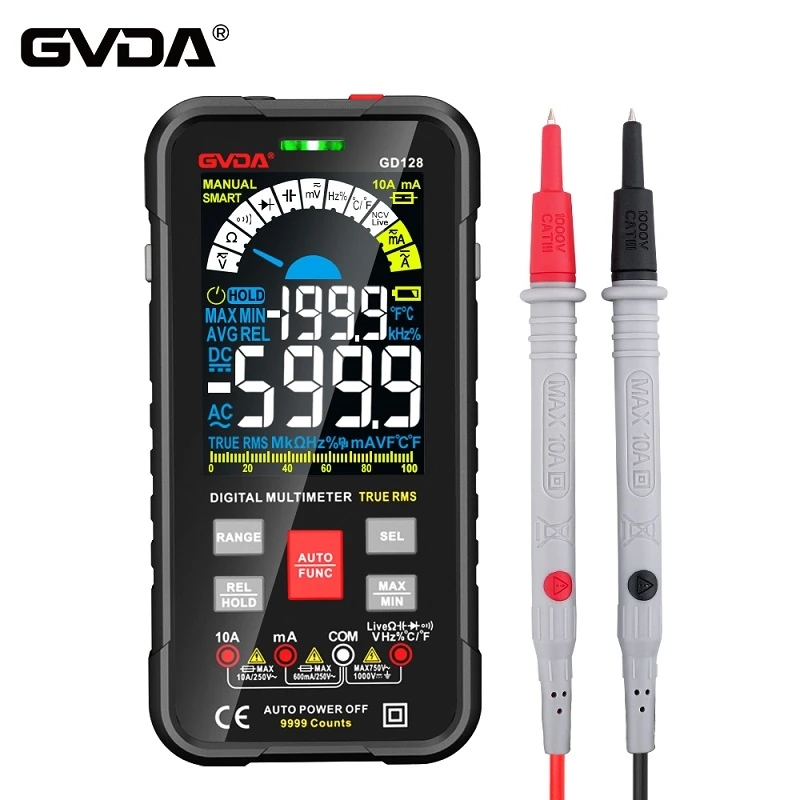

Réglez le commutateur de plage du multimètre numérique sur la plage appropriée de la plage de condensateur, puis insérez les sondes rouge et noire du multimètre dans les prises Cx et COM du multimètre (pour faciliter la prise de photos, un fil de test avec un crocodile Le clip est utilisé à la place de la sonde), puis les sondes rouge et noire touchent séparément les deux broches du condensateur (si vous mesurez la capacité électrolytique, la polarité peut être ignorée). Si la valeur affichée sur le multimètre est proche de la valeur nominale du condensateur (autorisant généralement une erreur de 5 à 10 %), cela indique que le condensateur est bon.
Pour un condensateur endommagé suite à une panne, la résistance entre ses deux broches est très faible. Lors d'une mesure avec la plage de capacité d'un multimètre, l'instrument affichera « 1 », indiquant un débordement. Par conséquent, lors de la mesure du condensateur, si la position du commutateur de plage du multimètre n'est pas mal réglée, mais que l'instrument affiche "1", il est probable que le condensateur ait été endommagé en raison d'une panne ou présente une fuite trop importante (à ce moment, la résistance la valeur peut être mesurée avec la plage de résistance d'un multimètre pour confirmer si elle est endommagée).
Pour les condensateurs électrolytiques placés pendant une longue période, certains électrolytes à l'intérieur des condensateurs se dessècheront progressivement, rendant leur capacité très faible. Par conséquent, lors de la mesure de condensateurs électrolytiques, si la capacité affichée est nettement inférieure à sa valeur nominale, le condensateur n'est généralement pas adapté à l'utilisation. La figure ci-dessus montre un 100 qui a été stocké pendant plusieurs années. Le condensateur électrolytique de F a une capacité mesurée de seulement 54,08 μ F.
Un multimètre peut être utilisé pour distinguer la qualité d'un condensateur, et trois méthodes peuvent être fournies à titre de référence. Avant de mesurer, il est nécessaire de décharger le condensateur, ce qui ne sera pas répété dans la suite du texte.
1. Mesure directe
Si la taille de capacité mesurée est inférieure à la plage maximale du multimètre, elle peut être directement mesurée à l'aide d'un multimètre. Si la capacité est normale, la taille de capacité correspondante sera affichée sur l'écran d'affichage du multimètre. La taille de capacité mesurée peut être comparée à la taille de capacité marquée. Si ces deux éléments sont égaux ou proches, on peut déterminer que la capacité est bonne.
2. Mesure du niveau de diode
Si vous souhaitez savoir si la taille de la capacité a dépassé la plage d'un multimètre, vous devez utiliser la plage de diodes du multimètre. De même, connectez la sonde aux deux extrémités du condensateur. Si vous voyez ce nombre augmenter continuellement sur le cadran et que plus la capacité est grande, plus ce phénomène est évident, alors on peut conclure que la capacité mesurée est également bonne.
3. Mesure de résistance
Cette méthode est similaire à la deuxième méthode, qui peut être utilisée lorsque la capacité dépasse la plage d'un multimètre. Tout d'abord, tournez l'aiguille du compteur sur la plage de résistance, puis connectez l'aiguille du compteur aux deux extrémités du condensateur. Si le nombre peut être vu sur le cadran du multimètre en constante augmentation et que la capacité augmente plus lentement à mesure qu'elle augmente, alors on peut juger que le condensateur est bon. Si le chiffre 1 est toujours affiché sur le cadran, alors le condensateur est cassé.
