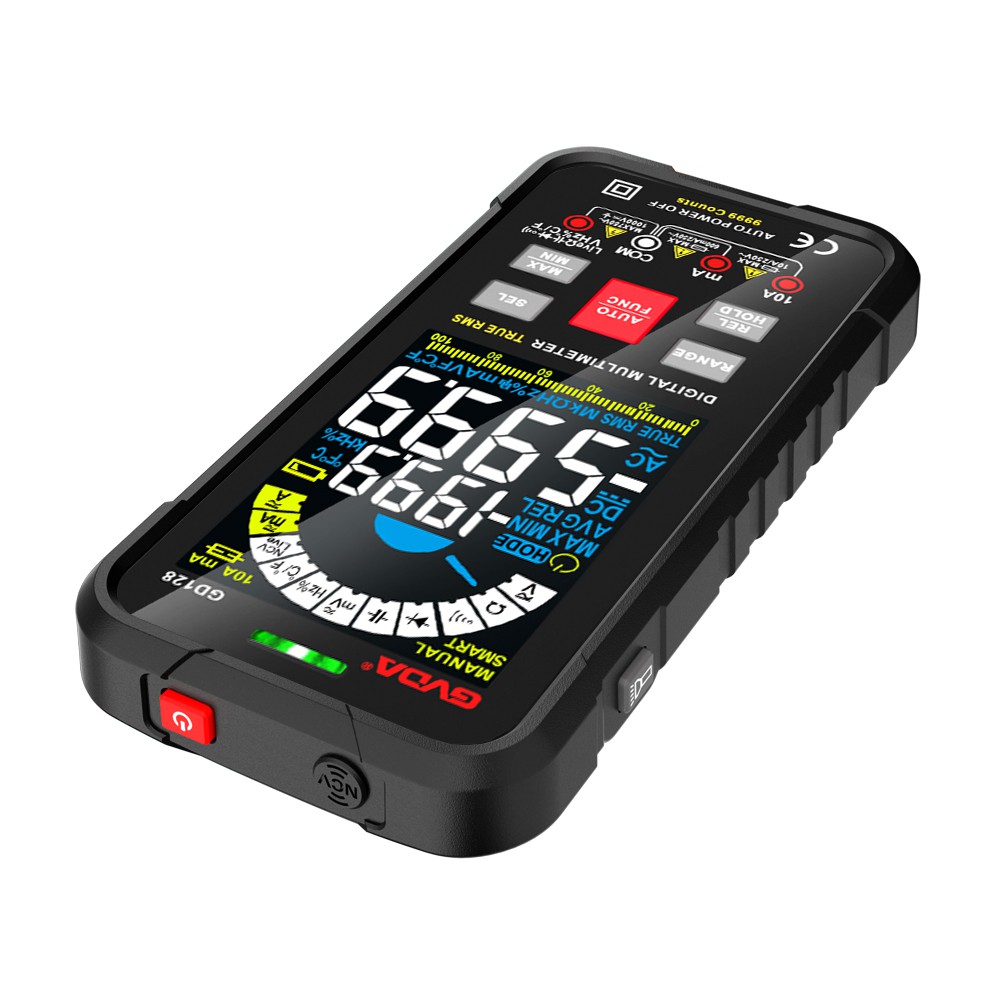

La méthode et le principe de mesure de la tension alternative avec un multimètre
Étant donné que l'appareil de mesure du multimètre est une tête de microampère CC, donc lors de la mesure de la tension alternative, il doit introduire un élément redresseur pour constituer le système redresseur du voltmètre CA. Le bloc de tension alternative du multimètre est le voltmètre AC avec un système suffisamment actuel.
Circuit redresseur multimètre, peut utiliser la rectification demi-onde et la rectification pleine onde. Après la rectification du courant moyen, vous pouvez appliquer la méthode de mesure de la tension continue pour mesurer la tension alternative. Comme les gens sont toujours habitués à la valeur efficace pour mesurer la tension alternative, le système sur le cadran du multimètre est également exprimé en valeur efficace. Courant alternatif sinusoïdal du courant efficace I et du rapport du courant moyen I, connu sous le nom de coefficient de forme d'onde à Kf à exprimer. Pour le redressement double alternance Kf=1.11, pour le redressement demi-alternance Kf=2.22.
En fait, le circuit de mesure de tension alternative du multimètre, plus que le mode courant demi-onde. Visible de la cause, lorsque la tension alternative mesurée est positive une demi-semaine, le courant redressé demi-onde à travers la borne positive, multipliant la résistance R3, R2, R1, Z1, traverse la tête de l'ampèremètre jusqu'à la borne négative. Lorsque la tension alternative mesurée est un demi-cycle négatif, coupure z1, aucun courant ne circule à travers la tête du compteur et le courant redressé traverse z2, R1, R2 R3 depuis la borne positive. Le redresseur du multimètre utilise généralement un redresseur à semi-conducteur. Mesure de la tension alternative, il existe généralement les deux méthodes suivantes, l'une est la mesure de la tension alternative et continue, un ensemble commun de résistances multiplicatrices et tracer une ligne d'échelle sur chaque cadran.
Cependant, jusqu'à deux lignes de peau gravées sur la valeur de tension sont éloignées l'une de l'autre, ces deux lignes d'échelle -k doivent donc être étiquetées avec la valeur de la tension. Un autre est la quantité continentale de tension alternative et continue, chacune avec un ensemble de résistances multiplicatrices, de sorte que les échelles de tension alternative et continue puissent être utilisées avec la même ligne d'échelle.
