Le multimètre mesure le courant, la tension et la résistance, quel équipement régler et comment le lire.

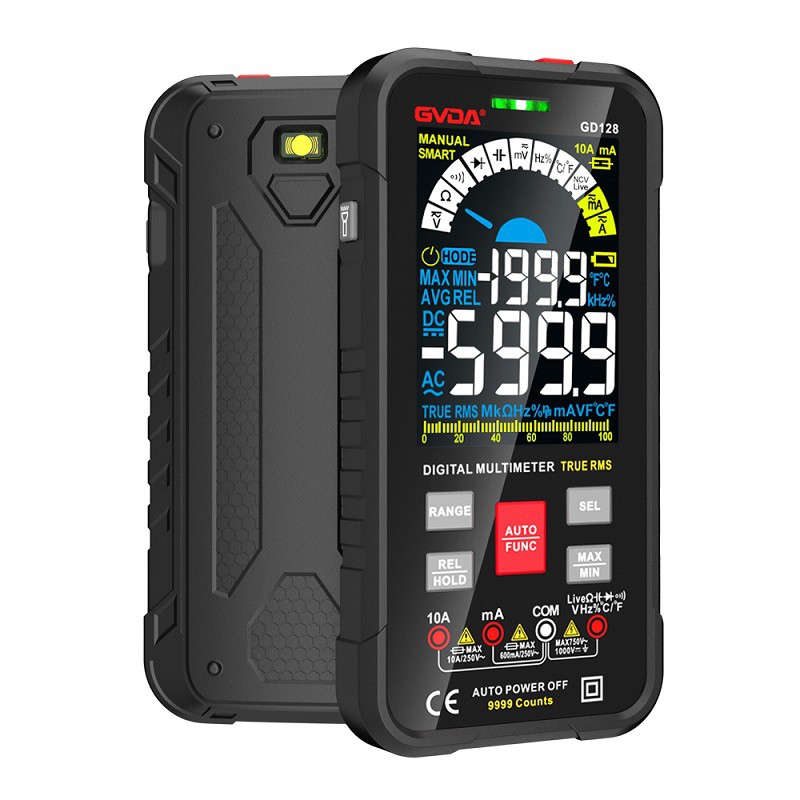

Tout d’abord, observez et comprenez la structure du multimètre.
Il existe de nombreux types de multimètres de formes différentes, mais la structure de base et l’utilisation sont les mêmes.
Le panneau multimètre doit avoir une tête de compteur et un sélecteur. Il y a aussi un bouton zéro ohm et une prise stylet. Ce qui suit décrit le rôle de chaque partie :
(1) En-tête
La tête du multimètre est un galvanomètre sensible. Le cadran de la tête du compteur est imprimé avec divers symboles, graduations et valeurs numériques. Le symbole AV-Ω indique que ce compteur est un multimètre capable de mesurer le courant, la tension et la résistance. Il existe de nombreuses lignes d'échelle imprimées sur le cadran, parmi lesquelles l'extrémité droite marquée de « Ω » est la ligne d'échelle de résistance, dont l'extrémité droite est zéro et l'extrémité gauche est ∞, et la répartition des valeurs d'échelle est inégale. Le symbole "-" ou "DC" signifie DC, "~" ou "AC" signifie AC et "~" signifie la ligne d'échelle commune de AC et DC. Quelques lignes de chiffres sous la ligne d'échelle sont des valeurs d'échelle correspondant aux différents rapports du sélecteur.
Il y a également un bouton de réglage mécanique du zéro sur la tête du compteur pour corriger le pointeur pointant vers zéro à l'extrémité gauche.
(2) Sélecteur
Le sélecteur du multimètre est un commutateur rotatif à plusieurs vitesses. Utilisé pour sélectionner les éléments et les plages de mesure. Les éléments de mesure généraux du multimètre comprennent : « MA » ; Courant DC, « V » : tension DC, « V » : tension AC, « Ω » : résistance. Chaque élément de mesure est divisé en plusieurs plages différentes pour la sélection.
(3) stylet et prise stylet
Les stylos sont divisés en rouge et noir. Lors de l'utilisation, le stylet rouge doit être inséré dans la prise marquée « plus », et le stylet noir doit être inséré dans la prise marquée « - ».
Deuxièmement, l'utilisation d'un multimètre
(a) le multimètre avant utilisation doit faire :
1. Le multimètre est placé horizontalement.
2. Vérifiez si les aiguilles s'arrêtent à la position zéro à l'extrémité gauche du cadran. En cas d'écart, vous pouvez tourner doucement le bouton de réglage mécanique du zéro sur la tête du compteur avec un petit tournevis pour que l'aiguille de la montre pointe vers zéro.
3. Insérez le stylet dans la prise du stylet conformément aux exigences ci-dessus.
4. Tournez le sélecteur sur l'élément et la plage correspondants. Tu peux l'utiliser.
(2) une fois le multimètre utilisé, il devrait être :
1. Retirez le stylet.
2. Tournez le sélecteur sur la position "OFF". S'il n'y a pas une telle position, tournez-le sur la plage maximale de tension alternative, telle que la position « 1000 V ».
3. Si elle n'est pas utilisée pendant une longue période, la batterie du tableau doit être retirée pour éviter que l'électrolyte de la batterie ne fuit et ne corrode le circuit interne.
(1) Mesure de la tension continue
Les étapes de mesure sont les suivantes :
1. Sélectionnez la plage. La plage de tension CC du multimètre est marquée « V » et comporte cinq plages de mesure : 2,5 V, 10 V, 50 V, 250 V et 500 V. Sélectionnez la plage de mesure en fonction de la tension d'alimentation du circuit. Étant donné que la tension d'alimentation dans le circuit n'est que de 3 volts, 10 volts sont sélectionnés. Si vous ne connaissez pas la tension, vous devez d'abord la mesurer avec la plage de tension la plus élevée et passer progressivement à la plage de tension basse.
2. Méthode de mesure. Le multimètre doit être connecté en parallèle avec le circuit testé. Le stylo rouge doit être connecté à la jonction du circuit testé et au pôle positif de l'alimentation, et le stylo noir doit être connecté à la jonction du circuit testé et au pôle négatif de l'alimentation.
3. Lecture correcte. En regardant attentivement le cadran, la ligne d'échelle du fichier de tension continue est la deuxième ligne d'échelle. Lors de l'utilisation du fichier 10 V, la valeur de tension mesurée peut être directement lue par la troisième ligne de chiffres sous la ligne d'échelle. Faites attention à la lecture, la ligne de visée doit faire face au pointeur.
