Le principe et l'utilisation du stylo test électrique

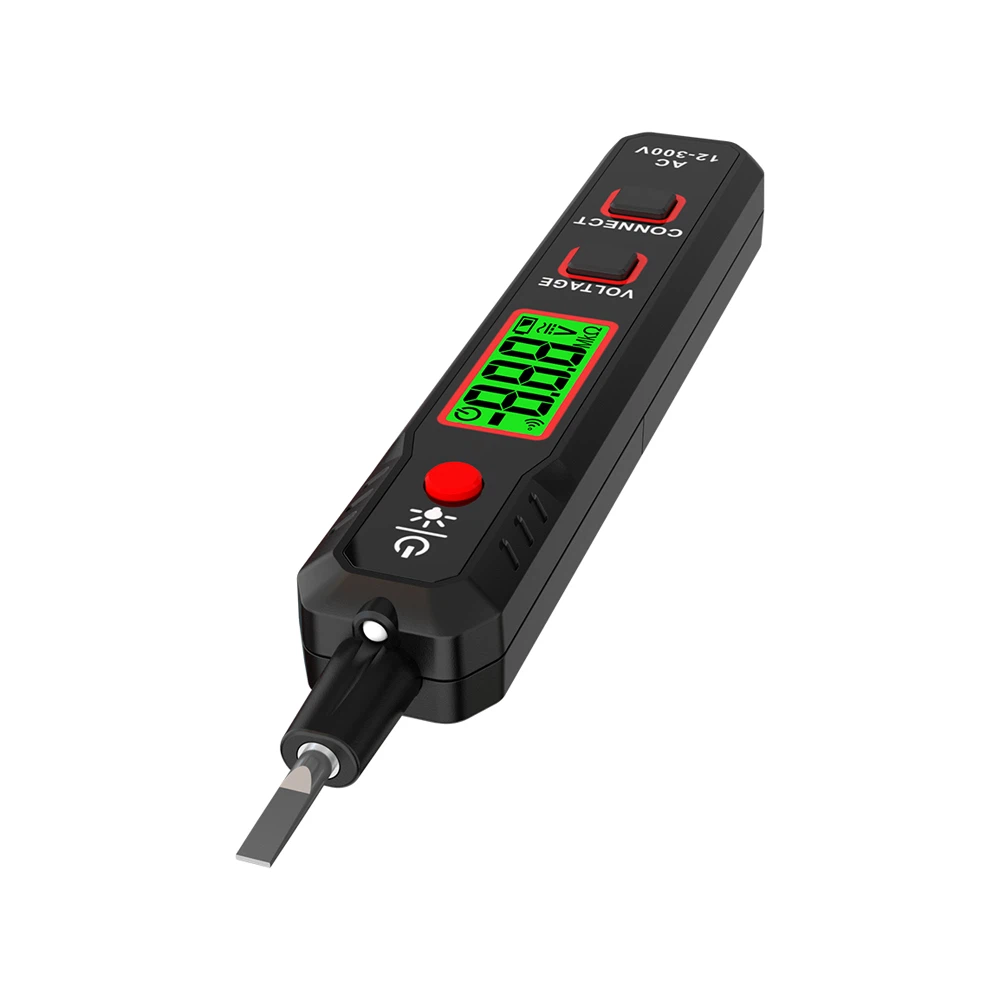

Le stylo test de tension est l'un des outils fréquemment utilisés par les électriciens pour déterminer si un objet est chargé. Sa structure interne est une ampoule à deux électrodes. L'ampoule est remplie de gaz néon, communément appelé ampoule néon. Un pôle est connecté à la pointe du stylo et l'autre pôle est connecté en série avec une résistance élevée puis connecté à l'autre extrémité du stylo. Lorsque la tension entre les deux pôles de l’ampoule néon atteint une certaine valeur, une lueur se produit entre les deux pôles et l’intensité de la lueur est proportionnelle à la tension entre les deux pôles. Lorsque la tension de l'objet chargé à la terre est supérieure à la tension de lueur initiale de l'ampoule au néon et que la pointe du stylo de test électrique le touche, l'autre extrémité est mise à la terre à travers le corps humain, de sorte que le stylo de test électrique brille. La fonction de la résistance du stylo de test électrique est de limiter le courant circulant dans le corps humain pour éviter tout danger.
En plus de pouvoir déterminer si un objet est chargé, le stylo de test de tension a également les utilisations suivantes :
(1) Il peut être utilisé pour effectuer une vérification de phase basse tension et mesurer si des conducteurs de la ligne sont en phase ou déphasés. La méthode spécifique est la suivante : placez-vous sur un objet isolé de la terre, tenez un stylo de test dans chaque main, puis testez les deux fils à tester. Si les deux stylos de test brillent très fort, les deux fils sont différents. phase; sinon, c'est dans la même phase. Il est jugé en utilisant le principe selon lequel la différence de tension entre les deux pôles de l'ampoule au néon dans le stylo de test électrique est proportionnelle à l'intensité de sa luminescence.
(2) Peut être utilisé pour distinguer le courant alternatif du courant continu. Lors d'un test avec un stylo test, si les deux pôles de l'ampoule néon du stylo test s'allument, il s'agit d'un courant alternatif ; si un seul des deux pôles émet de la lumière, c'est du courant continu.
(3) Les pôles positifs et négatifs du courant continu peuvent être déterminés. Connectez le stylo de test au circuit DC pour tester. Le pôle lumineux de l’ampoule néon est le pôle négatif et le pôle non éclairé est le pôle positif.
(4) Peut être utilisé pour déterminer si le courant continu est mis à la terre. Dans un système DC isolé du sol, vous pouvez vous tenir au sol et toucher le pôle positif ou négatif du système DC avec un stylo test. Si l'ampoule néon du stylo test ne s'allume pas, il n'y a pas de phénomène de mise à la terre. Si l'ampoule néon brille, cela signifie qu'il y a un phénomène de mise à la terre. S'il brille comme la pointe du stylo, cela signifie que l'électrode positive est mise à la terre. S'il s'allume au bout de votre doigt, cela signifie que le pôle négatif est mis à la terre. Il convient toutefois de souligner que dans un système CC doté d'un relais de surveillance de la terre, cette méthode ne peut pas être utilisée pour déterminer si le système CC est mis à la terre.
