Il y a un petit morceau de fil de cuivre sur le circuit imprimé du multimètre numérique, alors quel rôle ce petit morceau de fil de cuivre joue-t-il sur le circuit imprimé ? Parlons maintenant de l'utilisation de ce fil de cuivre.

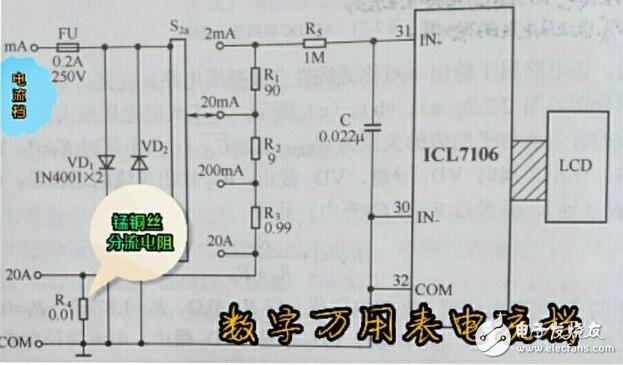

L'image ci-dessus est le schéma de circuit de l'engrenage à courant continu du multimètre numérique. Dans la figure, R1 ~ R3 sont les résistances shunt de l'engrenage mA et R4 est la résistance shunt de l'engrenage de courant 20A. Étant donné que le courant de mesure du fichier mA est faible (maximum 200 mA), les résistances à film métallique de précision R1 ~ R3 sont suffisantes. Le courant maximal circulant dans R4 de la plage de courant de 20 A peut atteindre 20 A et sa valeur de résistance n'est que de 10 mΩ. Dans le même temps, le coefficient de température de la résistance doit également être extrêmement faible (des dizaines de ppm ou moins), de sorte que les résistances à film métallique ordinaires ne sont pas compétentes. R4 adopte généralement une résistance de fil de cuivre au manganèse avec une haute précision, un faible coefficient de température (40 ppm) et une bonne stabilité. Cependant, la résistance à l'oxydation de ce fil de cuivre au manganèse n'est pas aussi bonne que celle du fil de constantan. (La différence entre le fil de cuivre au manganèse et le fil de constantan est : le premier est en cuivre et le second est en blanc argenté).
À propos, lors de la mesure d'un courant important de plus de 10A avec une plage de courant de 20A, il est recommandé que le temps de mesure ne dépasse pas 20 secondes. Parce qu'un grand courant traverse R4 pendant une longue période, il va chauffer.
L'image ci-dessus montre le circuit imprimé du multimètre numérique à 4½ chiffres VC930F plus, et le fil de cuivre ci-dessus est le fil de cuivre au manganèse. La figure ci-dessous montre le circuit imprimé d'un multimètre numérique à 3½ chiffres typique.
S'il y a une erreur dans la mesure de la plage de courant 20A, elle peut généralement être calibrée en coupant certaines rainures sur la résistance du fil de cuivre manganèse comme indiqué sur la figure ci-dessous.
