La structure et le principe de fonctionnement d'une montre à pointeur à pince de type pointeur
L'ampèremètre à pince peut généralement être divisé en type magnétoélectrique et type électromagnétique. La méthode de mesure de la fréquence industrielle du courant alternatif est magnétoélectrique, tandis que la méthode électromagnétique est à la fois alternative et continue. Cet article présente principalement le principe de mesure et la méthode d'utilisation de l'ampèremètre à pince magnétoélectrique.
1. Structure d'ampèremètre à pince magnétoélectrique
L'ampèremètre à pince magnétoélectrique est principalement composé d'un transformateur de courant spécial, d'un ampèremètre magnétoélectrique redresseur et de circuits internes. Les modèles couramment utilisés sont le T301 et le T302. L'ampèremètre à pince T301 ne peut mesurer que le courant alternatif, tandis que le T302 peut mesurer le courant alternatif et la tension alternative. Il existe également des ampèremètres à pince de poche AC et DC, tels que MG20, MG26, MG36, etc.

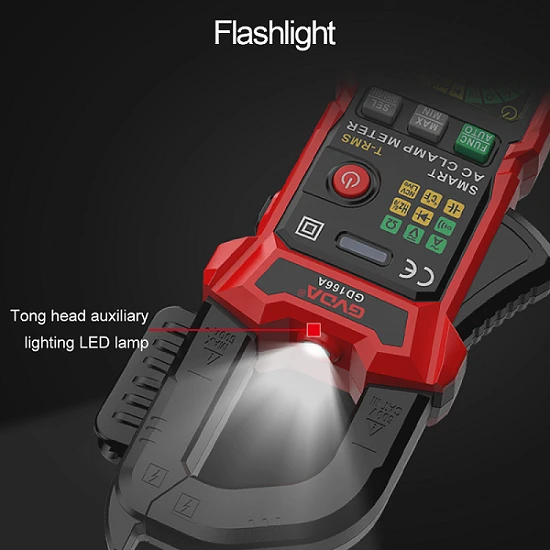

La forme de la table en forme de pince est illustrée à la figure 1. Sa précision est de niveau 2,5 et la plage de courant est : 10 A, 50 A, 250 A, 1 000 A.
2. Principe de fonctionnement de l'ampèremètre à pince
Le principe de fonctionnement de l'ampèremètre à pince est basé sur le principe de fonctionnement du transformateur de courant. Lorsque la clé de l'ampèremètre à pince est fermement maintenue, le noyau de fer du transformateur de courant peut être ouvert et le conducteur du courant mesuré entre dans la mâchoire en tant qu'enroulement primaire du transformateur de courant. Lorsque le noyau de fer de la clé de desserrage est fermé, le courant induit est généré sur l'enroulement secondaire selon le principe du transformateur, et l'aiguille de l'ampèremètre dévie pour indiquer la valeur du courant mesuré.
Il convient de noter que puisque son principe est basé sur celui d'un transformateur, le fait que le noyau de fer soit bien fermé et qu'il y ait une grande quantité de magnétisme résiduel a un impact significatif sur les résultats de mesure. Lors de la mesure d'un petit courant, cela augmentera l'erreur de mesure. À ce stade, le fil mesuré peut être enroulé sur plusieurs tours supplémentaires sur le noyau de fer pour modifier le rapport de courant du transformateur et augmenter la plage de courant. A ce stade, le courant mesuré Ix doit être :
Ix=Ia/N
Où, Ia est la lecture de l'ampèremètre ; N est le nombre de tours enroulés.
3. Étapes de fonctionnement de l'ampèremètre à pince
(1) La pince ampèremétrique doit être correctement sélectionnée en fonction du type et du niveau de tension du courant mesuré. Le type T301 est sélectionné pour les lignes CA générales inférieures à 500 V. Lors de la mesure du courant des lignes à haute tension, l'ampèremètre à pince haute tension correspondant à son niveau de tension doit être sélectionné.
(2) Vérifiez correctement si l'apparence de l'ampèremètre à pince, de la fermeture de la mâchoire et de la tête du compteur est normale. Si le pointeur n'est pas en position zéro, un réglage mécanique du zéro doit être effectué.
(3) Sélectionnez la plage appropriée d'ampèremètre à pince en fonction du courant mesuré. La plage sélectionnée doit être légèrement supérieure à la valeur actuelle mesurée. Si l'amplitude du courant mesuré n'est pas connue, l'estimation de la portée maximale doit être sélectionnée en premier.
(4) Mesure correcte. Lors de la mesure, la clé doit être serrée pour ouvrir les mâchoires. Placez le fil testé au centre de la pince, desserrez la clé et fermez fermement la pince.
(5) Après la lecture, ouvrez les mâchoires et sortez du fil mesuré, en plaçant l'engrenage dans la position la plus élevée ou OFF du courant.
Exemple de mesure : Mesurer le courant de fonctionnement d'un moteur asynchrone à cage pendant le fonctionnement. En fonction du courant, il est possible de vérifier et de juger si le moteur fonctionne normalement, afin de garantir son fonctionnement sûr et de prolonger sa durée de vie. Tout d'abord, sélectionnez correctement le niveau de tension de l'ampèremètre de type pince et vérifiez si son isolation est bonne, s'il y a des dommages, si le pointeur oscille de manière flexible et si la mâchoire est rouillée. Estimez le courant nominal en fonction de la puissance du moteur pour sélectionner la plage du compteur. Pendant la mesure, il peut être mesuré une fois pour chaque phase ou trois phases. À ce moment-là, le chiffre sur le compteur doit être zéro (car la somme du courant triphasé est nulle). Lorsqu'il y a deux lignes de phase dans la mâchoire, la valeur affichée sur le compteur est la valeur actuelle de la troisième phase. En mesurant le courant de chaque phase, on peut déterminer si le moteur est en surcharge (le courant mesuré dépasse la valeur du courant nominal), s'il y a un problème avec la tension d'alimentation à l'intérieur du moteur ou (le dispositif qui convertit d'autres formes de L'énergie en énergie électrique est appelée alimentation), c'est-à-dire si le déséquilibre du courant triphasé dépasse la limite de 10 pour cent.
