Évaluation de l'incertitude des résultats de mesure de l'erreur d'indication du photomètre

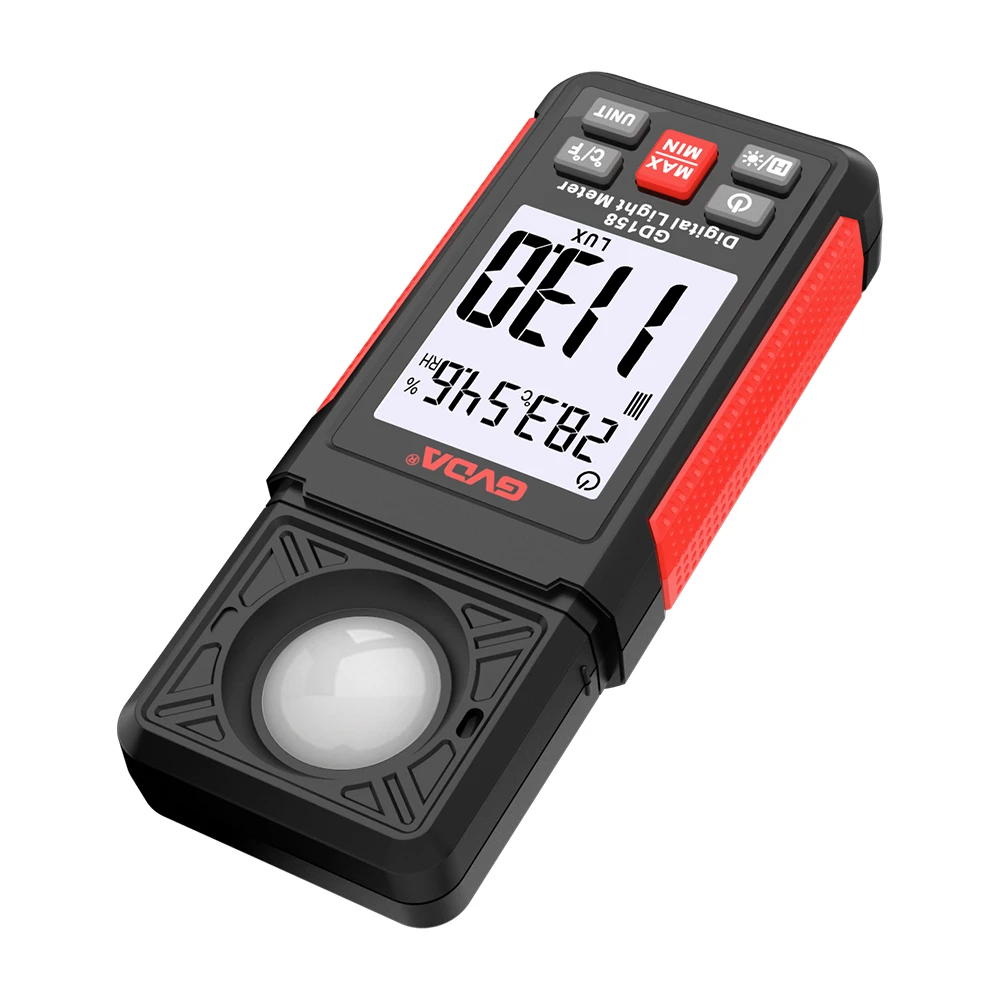

Les photomètres sont fréquemment utilisés dans les soins médicaux municipaux, les affaires et l'agriculture, et le développement de bâtiments pour mesurer l'éclairage. La méthode d'étalonnage de la piste lumineuse est utilisée et l'éclairement produit par la lampe standard d'intensité lumineuse à une distance spécifique est utilisé pour étalonner le compteur testé, conformément aux exigences du JJG245-2005 "Illuminance Meter Verification Regulations". Une lampe standard de luminance, une piste lumineuse avec une échelle (contenant un chariot détecteur, un diaphragme, un support de lampe et un dispositif de réglage du plan du filament) et une alimentation régulée en courant continu (affichage numérique) constituent le dispositif standard d'éclairage. Une pièce complètement sombre est nécessaire pour le processus d'étalonnage.
1 Évaluation des principales variables influençant les résultats de la mesure
Assemblez la lampe étalon d'intensité lumineuse de première classe 2856K et l'éclairementmètre sous inspection à l'emplacement autorisé de l'appareil de mesure photométrique conformément aux procédures pertinentes décrites dans les exigences de vérification. Réchauffez la lampe standard en l'allumant. Modifiez la distance entre la lampe standard et la tête photométrique une fois que le courant de la lampe standard est stable, puis lisez la valeur d'affichage du compteur d'éclairement, calculez l'erreur de la valeur d'affichage et évaluez son incertitude. Il existe de nombreux critères stricts pour les employés et l'équipement lors de l'étalonnage des photomètres. La compétence technique de l'opérateur et le choix de l'équipement auront un impact sur la compatibilité de l'équipement avec le filtre du photomètre, l'effet de protection contre la lumière parasite, le système de mesure électrique, la distance mesure et la stabilité de la source lumineuse dans le système standard.
1.1 Détermination de la longueur et du rail lumineux
La méthode d'étalonnage de la piste lumineuse complète en grande partie le transfert de valeur de l'éclairage de laboratoire.
Étant donné que cette méthode exploite pleinement la loi du carré inverse de la distance, E=1/2, des erreurs seront introduites par la linéarité de la mesure de la distance et du trajet lumineux.
L'erreur de linéarité du rail lumineux lui-même ne doit pas être supérieure à 1 mm, et l'erreur totale à moins de 1 m du télémètre ne doit pas être supérieure à 0,2 mm.
Plan du filament et surface réceptrice de la tête optique
Un personnel formé et expérimenté dans le réglage du chemin optique, l'alignement et d'autres tâches est nécessaire pour l'étalonnage. Utilisez l'outil d'alignement pour vous assurer que l'ouverture du diaphragme, la surface de réception du mesureur d'éclairement et le plan du filament de la lampe standard sont tous perpendiculaires à l'axe optique. Chaque centre doit également être situé sur l'axe optique. D'autre part, terminez le chemin optique pour réduire l'erreur provoquée par un mauvais réglage du plan du filament et de la surface de réception de la tête optique.
1.3 Éclairage habituel
Etant donné que l'intensité lumineuse de la lampe de référence est utilisée pour l'étalonnage, la précision de son intensité lumineuse doit être étroitement régulée. Feux-étalons de niveau 1 dont l'amplitude de variation de l'intensité lumineuse ne doit pas être supérieure à 0,6 % et dont les angles horizontaux et verticaux doivent respecter les angles requis. Les lampes standard pivotent de 1,5 degré dans le sens horizontal ou de 1,0 degré dans le sens vertical. Un taux de modification annuel maximum de 0,7 % est autorisé.
1.4 Système de mesure électrique
Pour dépanner l'alimentation CC stabilisée, reportez-vous aux spécifications techniques : La lampe standard doit être chauffée, réchauffée et stabilisée avant la mesure pour assurer la luminosité de la lampe standard ; la tension de sortie est réglable en permanence et l'amplitude du changement de tension de sortie pendant dix minutes ne doit pas dépasser 0.02 %. La puissance est fidèlement reproduite.
Même si la valeur du courant de fonctionnement de la lampe standard est compatible avec la valeur de courant utilisée pour la vérification, le même équipement de mesure électrique n'est généralement pas utilisé, par conséquent, la valeur réelle du courant de fonctionnement de la lampe standard est généralement différente. Cela introduit des erreurs.
1.5 Propriétés spectrales du filtre photomètre
Lors de la mesure de l'éclairement, la photodiode au silicium ou la photocellule au silicium utilisée dans le mesureur d'éclairement est incompatible avec v () et un filtre de correction doit être ajouté. La distribution de sensibilité spectrale s() du détecteur doit être cohérente avec l'efficacité photopique v() de la Commission internationale de l'éclairage (CIE). Cependant, les correspondances s() et v() ne peuvent pas être parfaitement cohérentes, et des résultats inexacts proviendront d'une correspondance insuffisante.
1.6 Protection contre la lumière parasite
Pour éviter que la lumière parasite ne se mélange dans le canal optique et ne ruine les résultats expérimentaux, les matériaux de l'équipement de support, tels que les ouvertures mobiles, les ouvertures de rideau, etc., doivent être capables de protéger efficacement la lumière. Dans les tests pratiques, la lumière parasite générée par l'équipement de vérification lui-même ne peut pas être totalement protégée, interférant avec les lectures de l'éclairement. Cependant, le blindage de la lumière parasite de l'extérieur est raisonnablement en place.
