Utiliser un multimètre pour dépanner les défauts de court-circuit-sur un circuit imprimé.
La plage de diodes et la plage de résistance du multimètre peuvent être utilisées pour détecter les défauts du circuit imprimé. Lorsque vous utilisez la gamme de diodes, utilisez les cordons de test pour mesurer les points à tester. Si le circuit imprimé est en court-circuit-, le multimètre émettra un bip. Pour certains multimètres avec voyants lumineux, si vous utilisez la plage de résistance, lorsqu'il y a un court-circuit-, l'écran du multimètre affichera zéro.

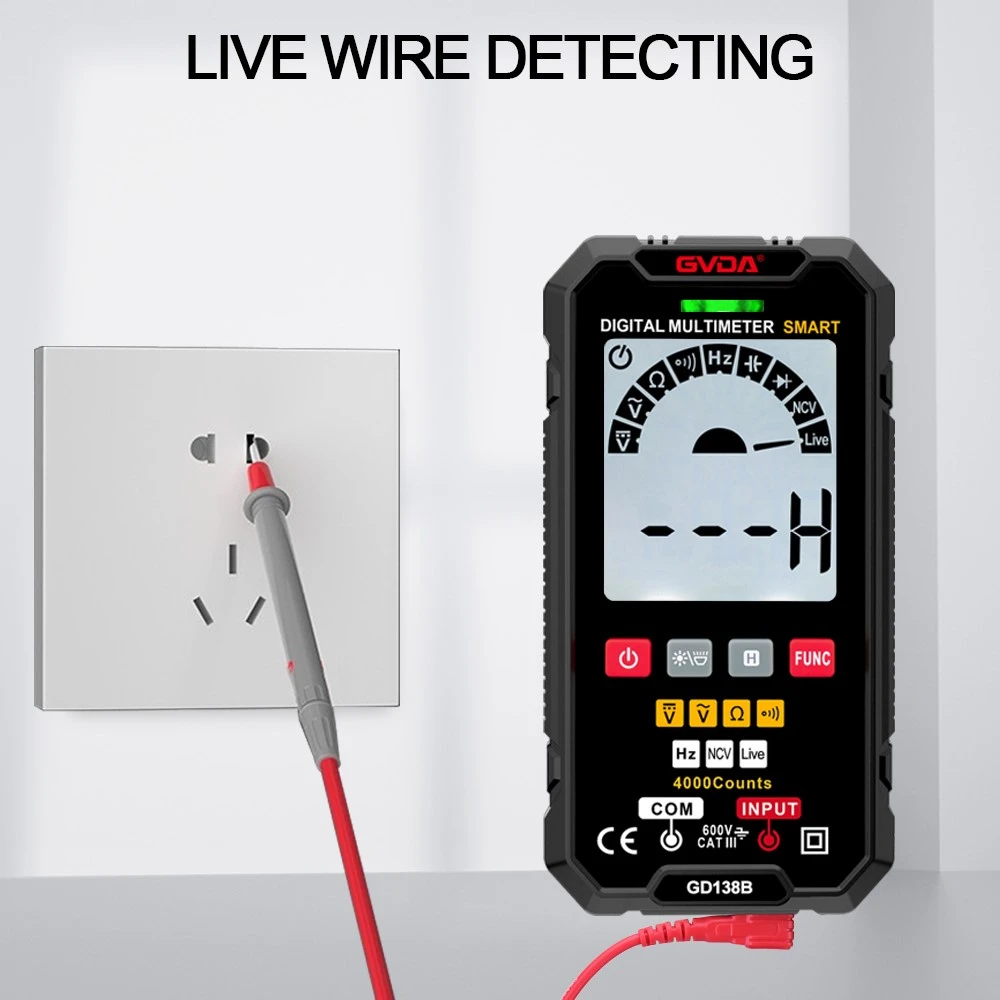

Le multimètre est également appelé compteur multifonction, compteur polyvalent, compteur à trois-mètres ou compteur polyvalent. C'est un instrument de mesure indispensable dans des départements tels que l'électronique de puissance. Généralement, il est principalement utilisé pour mesurer la tension, le courant et la résistance. Le multimètre est un instrument de mesure multifonctionnel et multi-gamme. Généralement, un multimètre peut mesurer le courant continu, la tension continue, le courant alternatif, la tension alternative, la résistance et le niveau audio, etc. Certains multimètres peuvent également mesurer le courant alternatif, la capacité, l'inductance et certains paramètres des semi-conducteurs. Selon la méthode d'affichage, les multimètres sont divisés en multimètres à pointeur et multimètres numériques.
Mesure de la tension continue : Tout d'abord, insérez le cordon de test noir dans le trou "com" et le cordon de test rouge dans le trou "V Ω". La valeur peut être directement lue sur l'écran d'affichage. Si l'écran affiche « 1 », cela indique que la plage est trop petite et qu'elle doit être augmentée avant de mesurer des appareils électriques industriels. Sélectionnez une plage supérieure à la valeur estimée (Remarque : les valeurs sur le cadran sont toutes des plages maximales. "V-" représente la plage de tension CC, "V-" représente la plage de tension CA et "A" est la plage de courant). Connectez ensuite les cordons de test à l'alimentation ou aux deux extrémités de l'alimentation et maintenez le contact stable. Si un "-" apparaît sur le côté gauche de la valeur, cela indique que la polarité des cordons de test est opposée à la polarité réelle de l'alimentation électrique, et à ce moment, le cordon de test rouge est connecté au pôle négatif.
Mesure de la tension alternative : l'insertion des prises des cordons de test est la même que celle pour mesurer la tension continue, mais le bouton doit être tourné sur la plage alternative "V-" dans la plage requise. Il n'y a pas de distinction positive ou négative pour la tension alternative et la méthode de mesure est la même que celle décrite ci-dessus. Qu'il s'agisse de mesurer une tension alternative ou continue, faites attention à la sécurité personnelle et ne touchez pas la partie métallique des cordons de test avec désinvolture.
Mesure de la résistance : tournez le commutateur de plage sur la plage Ω appropriée, insérez le fil de test rouge dans le trou V/Ω et insérez le fil de test noir dans le trou COM. Si la valeur de résistance mesurée dépasse la valeur maximale de la plage sélectionnée, le multimètre affichera.1. À ce stade, une plage plus élevée doit être sélectionnée. Lors de la mesure de la résistance, le fil de test rouge est le pôle positif et le fil de test noir est le pôle négatif, ce qui est exactement l'opposé du multimètre à pointeur. Par conséquent, lorsque vous mesurez des composants polaires tels que des transistors et des condensateurs électrolytiques, faites attention à la polarité des cordons de test.
Mesurer le courant avec un multimètre : Sélectionnez d'abord la plage. La plage de courant continu du multimètre est marquée « mA » et comporte trois plages : 1 mA, 10 mA et 100 mA. Sélectionnez la plage en fonction de l'amplitude du courant dans le circuit. Ensuite, le multimètre doit être connecté en série avec le circuit testé. Après avoir déconnecté la partie correspondante du circuit, connectez les cordons de test du multimètre aux deux extrémités du point de rupture. Enfin, lisez correctement la valeur. L'échelle de la plage de courant continu est toujours la deuxième. Lors de la sélection de la plage 100 mA, la troisième rangée de chiffres peut être utilisée et la lecture doit être multipliée par 10.
Mesurer la capacité avec un multimètre : Certains multimètres numériques ont pour fonction de mesurer la capacité et ses plages sont divisées en cinq niveaux : 2000p, 20n, 200n, 2μ et 20μ. Lors de la mesure, insérez directement les deux fils du condensateur déchargé dans la prise Cx du panneau du compteur. Après avoir sélectionné une plage appropriée, les données affichées peuvent être lues.
