Mesure du courant de fuite à l'aide d'une pince ampèremétrique microampère

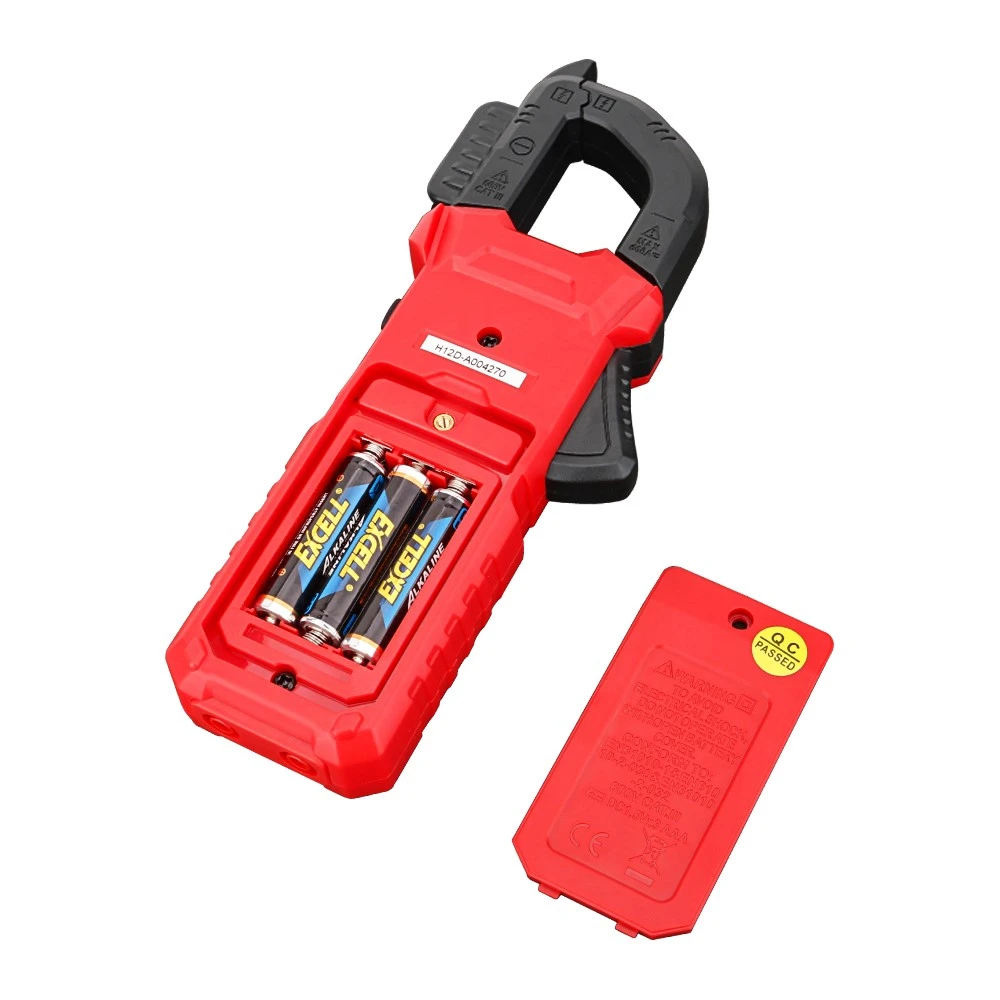

L'ampèremètre à pince de niveau micro-ampère est une pince ampèremétrique de petit calibre et de petit volume, principalement utilisée pour tester les micro-courants, courants, etc. de circuits basse tension. Ses caractéristiques sont de petite taille, de haute précision, facile à transporter, pratique pour les tests de petit calibre, et le possibilité de se connecter à un ordinateur pour importer et stocker des données de détection pour référence. C'est une pince multimètre essentielle pour la détection de courant basse tension. Mesure du courant de fuite à l'aide d'une pince ampèremétrique microampère (Figure)
Lorsque vous utilisez une pince multimètre pour tester le courant de circuit, il est nécessaire de suivre strictement les règles et ne peut pas être utilisé pour tester le courant de ligne dépassant la limite supérieure de la plage (plage : 0,001 mA-60 A). . Mesurez la ligne sortante de l'équipement, vérifiez l'état de l'équipement et fixez les lignes sous tension et neutre ensemble pendant l'inspection ; Lors du test de la situation de fuite de l'équipement, seul le fil de terre doit être testé séparément (faites attention à la fermeture suffisante de la pince), comme indiqué dans la figure suivante.
De même, si vous testez le courant total du circuit principal, seul le circuit principal doit être testé séparément. Et le courant consommé par l'équipement de détection est également fixé séparément sur la ligne principale de l'équipement connecté.
Une pince multimètre est un instrument utilisé pour mesurer le courant d'un circuit électrique en fonctionnement, qui peut mesurer le courant sans interruption.
1. Structure et principe
La pince multimètre est essentiellement composée d'un transformateur de courant, d'une clé à pince et d'un instrument de force réactive du système magnéto-électrique redresseur.
2. Utilisation
(1) Une mise à zéro mécanique est requise avant la mesure
(2) Choisissez la plage appropriée, choisissez d'abord la grande plage, puis choisissez la petite plage ou estimez la valeur de la plaque signalétique.
(3) Lorsque vous utilisez une mesure à petite plage et que la lecture n'est pas encore claire, le fil mesuré peut être enroulé de quelques tours et le nombre de tours doit être basé sur le nombre de tours au centre de la pince. La lecture=valeur indiquée x plage/écart complet x nombre de tours
(4) Lors de la mesure, le fil mesuré doit être placé au centre de la pince et la pince doit être bien fermée pour réduire les erreurs.
(5) Une fois la mesure terminée, le commutateur de conversion doit être placé dans la plage *.
3. Précautions
(1) La tension du circuit testé doit être inférieure à la tension nominale de la pince multimètre.
(2) Lors de la mesure du courant des lignes à haute tension, il est nécessaire de porter des gants isolés, des chaussures isolées et de se tenir debout sur un tapis isolé.
(3) Les mâchoires doivent être bien fermées et ne peuvent pas être modifiées à l'électricité.
