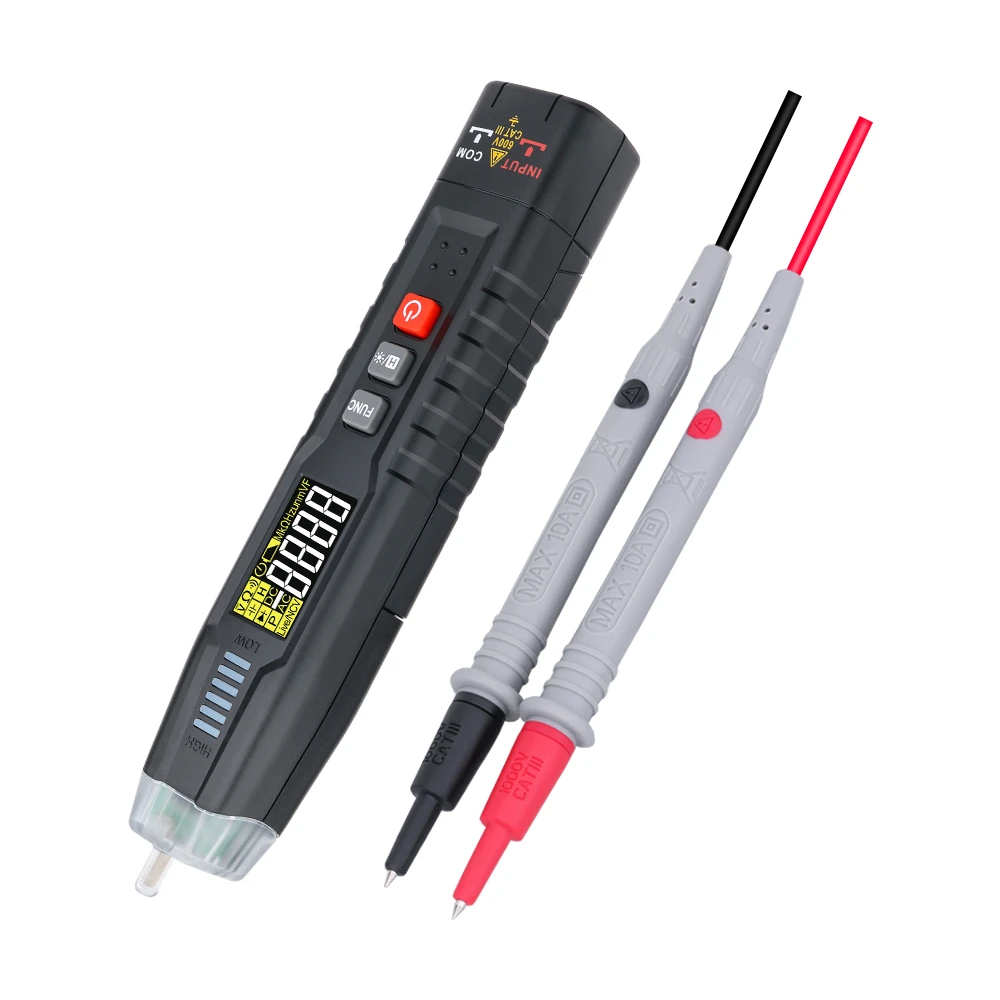

Quelles sont les valeurs efficaces et les véritables valeurs efficaces d'un multimètre ?
L'ampleur du courant alternatif change avec le temps. L'ampleur de la valeur instantanée (un certain moment) varie entre zéro et des valeurs de crête positives et négatives. La valeur maximale n'est qu'une valeur instantanée et ne peut pas refléter la maniabilité du courant alternatif.
Par conséquent, le concept de valeur effective est introduit, qui est défini comme :
Valeur efficace : définie par la chaleur (puissance). Un certain courant alternatif traversant une résistance génère de la chaleur et un autre courant continu traversant la résistance. Si la chaleur générée dans le même temps est égale, alors la valeur de la tension continue est la tension alternative. Valeurs valides.
Véritable valeur efficace : La définition de la valeur efficace est définie par la génération de chaleur, mais il est difficile de mesurer de cette manière la valeur efficace de la tension dans les instruments de mesure. Par conséquent, dans la plupart des instruments de mesure de tension, tels qu'un multimètre mesurant la tension, sa méthode de mesure n'est pas basée sur la « chaleur » définie par la valeur efficace. Un type de multimètre utilise l'onde sinusoïdale comme référence et obtient la valeur efficace grâce à la relation entre la valeur efficace de l'onde sinusoïdale dont la valeur de crête est deux fois la racine carrée (ou en faisant la moyenne pour en dériver), la valeur efficace obtenue par ce La méthode n'est correcte que pour les tensions alternatives telles que les formes d'onde sinusoïdales et entraînera des écarts pour les formes d'onde d'autres formes. La valeur de tension d'un autre type de multimètre est calculée par le carré de la valeur efficace de la composante continue, de l'onde fondamentale et de chaque harmonique supérieure. Cette valeur est similaire à la définition de la valeur efficace. Il n’y a aucune exigence concernant la forme de la forme d’onde. Afin de distinguer ce type de valeur efficace de la différence entre l'onde sinusoïdale et la valeur efficace de l'instrument, cette onde est appelée « vraie valeur efficace » dans l'instrument de mesure.
Valeur quadratique moyenne : autre nom pour la valeur efficace (qui doit être la véritable valeur efficace sur l'instrument de mesure).
La valeur efficace d'un multimètre fait généralement référence à l'une des trois situations suivantes :
1. Méthode de moyenne d’étalonnage. La moyenne de calibrage est aussi appelée moyenne corrigée, ou moyenne rectifiée calée à la valeur efficace. Son principe est de convertir le signal AC en signal DC à travers le circuit de redressement et d'intégration, puis, selon les caractéristiques de l'onde sinusoïdale, de le multiplier par un facteur qui, pour une onde sinusoïdale, est égal à la valeur efficace de l'onde sinusoïdale. Par conséquent, cette méthode est limitée aux tests d’onde sinusoïdale.
2. La méthode de détection de crête, via le circuit de détection de crête, obtient la valeur de crête du signal AC, puis la multiplie par un coefficient en fonction des caractéristiques de l'onde sinusoïdale. Pour la sinusoïde, après multiplication par le coefficient, le résultat est égal à la valeur efficace de la sinusoïde. Par conséquent, cette méthode est limitée aux tests d’onde sinusoïdale.
3. Méthode True RMS, qui utilise un circuit True RMS pour convertir le signal AC en signal DC avant la mesure. Cette méthode est applicable au test de la véritable valeur efficace de formes d'onde arbitraires.
La plupart des multimètres utilisent les deux premières méthodes. Et il existe de grandes restrictions sur la fréquence du signal.
Pour le courant alternatif, sa tension est une forme d’onde changeante. Habituellement, la valeur de tension que nous décrivons fait référence à sa valeur efficace. Par exemple, lorsque nous disons alimentation 220 V, sa tension de crête est supérieure à 310 volts et la tension crête à crête est le double de la valeur de crête. C'est plus de 600 volts.
Les valeurs efficaces de la force électromotrice, de la tension et du courant alternatif sinusoïdal sont représentées respectivement par E, U et I. D'une manière générale, la force électromotrice, la tension et le courant alternatif sont la moyenne de leurs valeurs efficaces. Les valeurs nominales indiquées sur les équipements électriques AC et les valeurs indiquées par les compteurs AC sont également des valeurs valides.
