Quelles sont les méthodes de test de l'anémomètre?
Le capteur de vitesse du vent photoélectrique adopte une tasse de vent à faible inertie, qui tourne avec le vent pour faire tourner le disque de coupe coaxial. Il utilise des photoélectrons pour scanner et sortir un train d'impulsions, et produit la valeur correspondante de la fréquence d'impulsion correspondant au nombre de révolutions, qui est facile à collecter et à traiter. Haute intensité, bon départ, conformément aux normes nationales de mesure météorologique;
Le capteur de direction du vent est équipé d'une boussole électronique qui localise automatiquement l'angle de direction. Il peut être installé dans des emplacements fixes ou dans des emplacements mobiles tels que des véhicules spéciaux, des navires, des plates-formes de forage, etc.

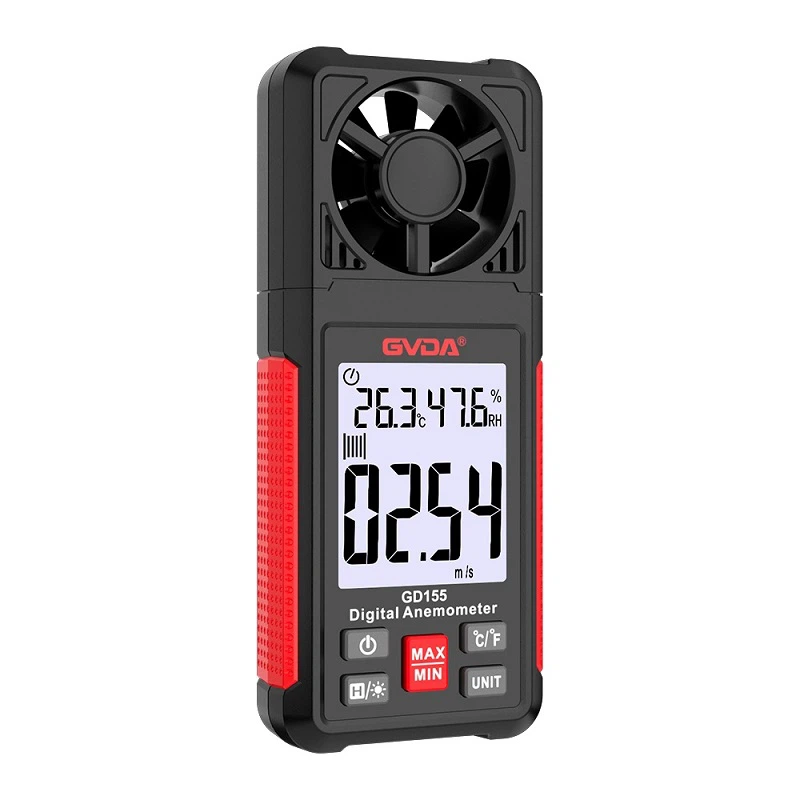

Sonde de type roue d'anémomètre
Le principe de travail de la sonde rotative de l'anémomètre numérique est basé sur la conversion de la rotation en signal électrique. Tout d'abord, il passe par une tête de détection de proximité pour "compter" la rotation du rotor et générer une série d'impulsions. Ensuite, il est converti et traité par le détecteur pour obtenir la valeur de vitesse. La sonde de grand diamètre (60 mm, 100 mm) de l'anémomètre convient à la mesure de l'écoulement turbulent avec des vitesses moyennes à faibles (comme dans les prises de pipeline). La sonde de petit diamètre de l'anémomètre est plus adaptée à la mesure du débit d'air dans les pipelines avec une zone transversale supérieure à 100 fois celle de la tête d'exploration.
Position de l'anémomètre numérique dans le flux d'air
La position de réglage correcte de la sonde rotative de l'anémomètre est que la direction du flux d'air est parallèle à l'axe rotatif. Lorsque la sonde tourne doucement dans le flux d'air, la lecture changera en conséquence. Lorsque la lecture atteint la valeur maximale, cela indique que la sonde est en position de mesure correcte. Lors de la mesure dans un pipeline, la distance entre le point de départ de la partie droite du pipeline au point de mesure doit être supérieure à 0 xd. La turbulence a un impact relativement faible sur la sonde sensible thermique et le tube Pitot de l'anémomètre.
Anémomètre numérique pour mesurer la vitesse du débit d'air à l'intérieur des pipelines
La pratique a prouvé que la sonde 16 mm de l'anémomètre a une large gamme d'applications. Sa taille garantit une bonne perméabilité et peut supporter des vitesses d'écoulement jusqu'à 60 m / s. La mesure de la vitesse du débit d'air à l'intérieur des pipelines est l'une des méthodes de mesure réalisables, et le protocole de mesure indirect (méthode de mesure de la grille) est applicable à la mesure de l'air.
