Quelle est la différence entre une alimentation CC linéaire et une alimentation en mode commutateur?
Alimentation linéaire
Le circuit principal d'une alimentation linéaire est le suivant:
C'est-à-dire que seule une partie de la puissance du secteur 220 V est ajoutée au primaire du transformateur principal après avoir été contrôlé par un thyristor. Lorsque la tension de sortie UO est élevée, l'angle de conduction du thyristor est grand, et la plupart de la tension du secteur est «lâchée» par le thyristor (comme indiqué dans la figure ci-dessus), donc la tension appliquée au primaire du transformateur, IE UI, est élevée. Bien sûr, après rectification et filtrage, la tension de sortie est également relativement élevée.
Lorsque la tension de sortie UO est très faible, l'angle de conduction du thyristor est très petit et la grande majorité de la tension du secteur est "bloquée" par le thyristor (comme indiqué sur la figure ci-dessous), permettant uniquement une très faible tension à appliquer au primaire du transformateur, c'est-à-dire que l'UI est très faible. Bien sûr, après rectification et filtrage, la tension de sortie est également très faible.

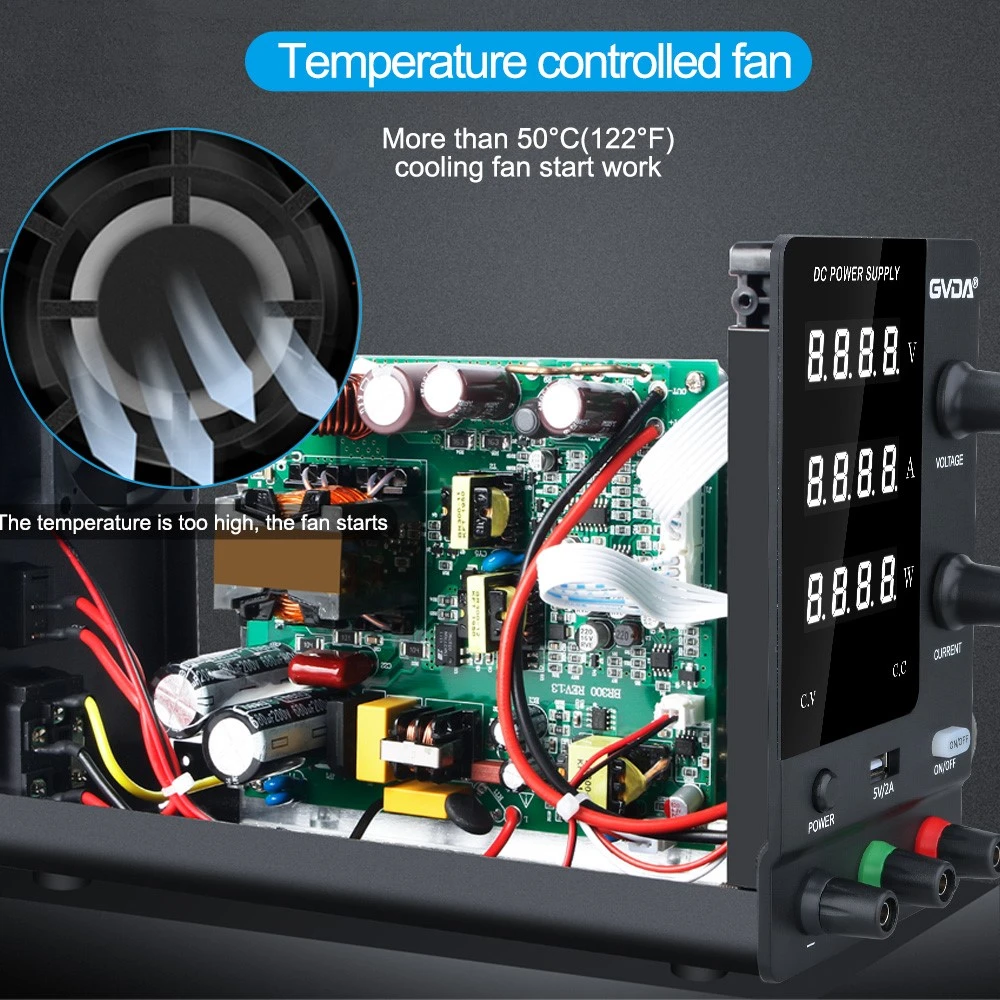

Les différentes puces intégrées PWM actuellement utilisées dans la production d'alimentation en mode commutateur sont principalement conçues du point de vue de la plage de variation de tension de petite sortie et du courant de sortie relativement stable.
Mais la puce dite PWM est un modulateur de largeur d'impulsion. Lorsque la tension de sortie est élevée et que le courant de sortie est élevé, le tube de commutation à l'intérieur de l'alimentation a un temps de remontée plus long et un temps de désactivation plus court:
Si la tension de sortie et le courant continuent de diminuer, l'impulsion de commande doit continuer à se rétrécir, mais le circuit PWM ne peut plus répondre à cette exigence. À ce stade, le circuit devient intermittent, comme indiqué dans:
Les impulsions peuvent parfois être intermittentes et intermittentes, provoquant un bruit et une ondulation accrue dans l'alimentation, entraînant de mauvaises performances électriques. La soi-disant «instabilité bas de gamme» est en fait devenue un produit non qualifié. Afin de résoudre ce problème, notre entreprise a pris de nouvelles mesures technologiques pour mieux y remédier (non plus élaborée).
Comparaison entre l'alimentation linéaire et l'alimentation de commutation
1. Les alimentations linéaires ont une bonne précision (1-3 les ordres de grandeur que les alimentations du mode commutateur), faible ondulation, bon taux de réglage, faible interférence externe, et conviennent à diverses occasions.
2. Les dispositifs d'alimentation linéaires fonctionnent à l'état linéaire, de sorte que les pertes sont relativement plus élevées par rapport aux alimentations de commutation, et les alimentations de commutation ont une meilleure efficacité.
3. La taille des alimentations en mode commutateur est plus petite que les alimentations linéaires, mais les alimentations du mode commutateur ont des problèmes de pollution de la réduction du réseau électrique et des interférences de rayonnement.
4. Les alimentations de commutation ne conviennent pas à la tension réglable continue à partir de la tension 0 lors de la sortie de haute tension et de courant élevé, mais elles conviennent à la sortie fixe ou à une sortie relativement fixe avec moins de besoin d'interférence de rayonnement.
5. Les alimentations linéaires sont relativement faciles à réparer. Cependant, les alimentations du mode commutateur posent certaines difficultés de maintenance en raison de leurs composants denses. De plus, en raison de la différence frappante entre les circuits et les alimentations linéaires, le personnel de maintenance nécessite un niveau élevé de compétence technique, nécessitant l'utilisation d'un oscilloscope pour observer l'état de travail de chaque point du circuit
