Quel est le principe de la pince ampèremétrique

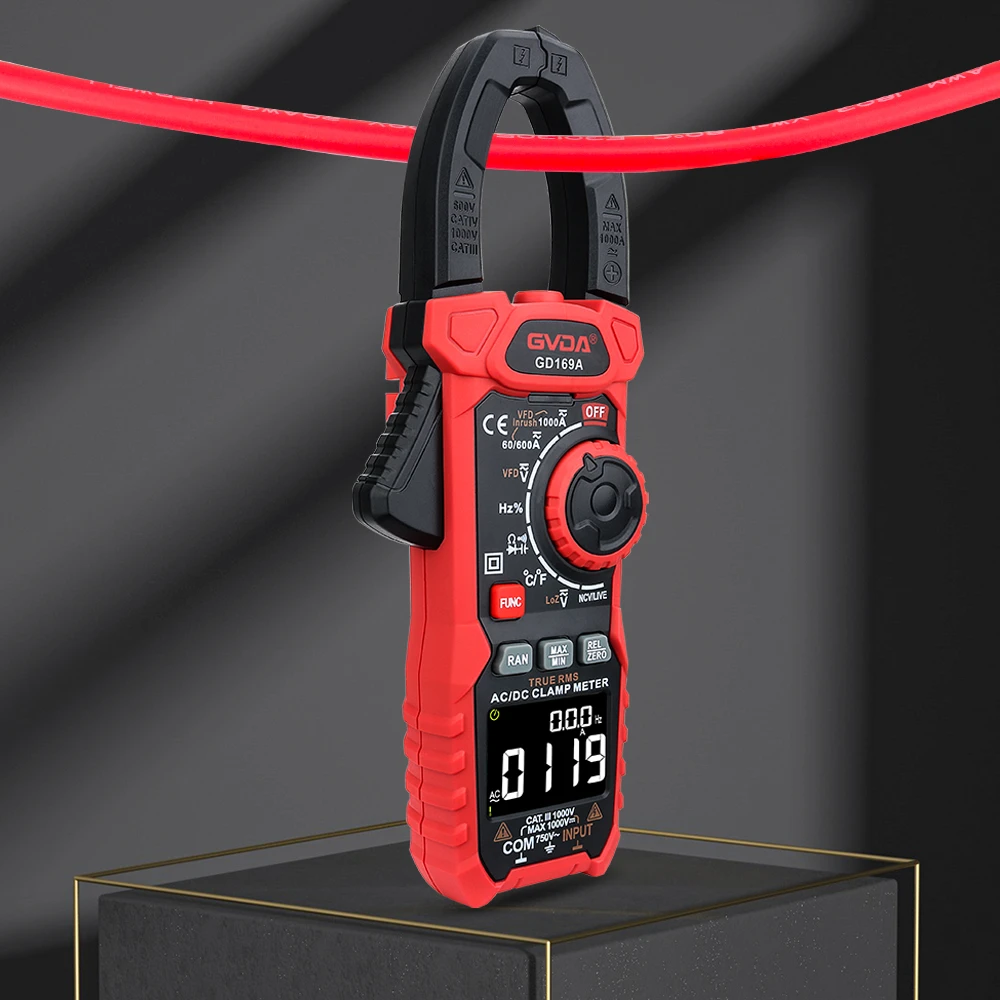

La pince ampèremétrique est essentiellement composée d'un transformateur de courant, d'une pince à pince et d'un système magnétoélectrique redresseur avec un instrument de force de réaction.
La pince ampèremétrique fonctionne sur le même principe qu'un transformateur.
La bobine primaire est le fil passant à travers le noyau de fer de type pince, qui équivaut à la bobine primaire d'un transformateur 1-tour, qui est un transformateur élévateur. La bobine secondaire et l'ampèremètre de mesure constituent la boucle secondaire.
Lorsque le fil est traversé par un courant alternatif, c'est cette spire de la bobine qui génère un champ magnétique alternatif, et un courant induit est généré dans le circuit secondaire. Le rapport de l'amplitude du courant au courant primaire est équivalent au rapport inverse des spires des bobines primaire et secondaire. .
La pince ampèremétrique est utilisée pour mesurer des courants importants. Si le courant n'est pas assez important, le fil primaire peut être passé à travers la pince ampèremétrique pour augmenter le nombre de tours et, en même temps, diviser le courant mesuré par le nombre de tours.
L'enroulement secondaire du transformateur de courant traversant de l'ampèremètre à pince est enroulé sur le noyau de fer et connecté à l'ampèremètre CA, et son enroulement primaire est le fil mesuré passant par le centre du transformateur.
Le bouton est en fait un commutateur de sélection de gamme, et la fonction de la clé est d'ouvrir et de fermer la partie mobile du noyau du transformateur de type traversant afin qu'il puisse serrer le fil testé.
Lors de la mesure du courant, appuyez sur la clé, ouvrez les mâchoires, placez le fil porteur de courant à tester au milieu du transformateur de courant d'alimentation, lorsqu'un courant alternatif traverse le fil à tester ;
Le flux magnétique du courant alternatif induit un courant dans l'enroulement secondaire du transformateur, et le courant traverse la bobine de l'ampèremètre électromagnétique pour dévier l'aiguille et indiquer la valeur du courant mesuré sur l'échelle du cadran.
À propos de la structure et du principe de la pince ampèremétrique
Des instructions
(1) Un réglage mécanique du zéro est nécessaire avant la mesure
(2) Sélectionnez la plage appropriée, sélectionnez d'abord la grande plage, puis sélectionnez la petite plage ou consultez la valeur de la plaque signalétique pour une estimation.
(3) Lorsque la mesure de la portée est utilisée et que la lecture n'est pas évidente, vous pouvez enrouler le fil testé pendant plusieurs tours, et le nombre de tours doit être basé sur le nombre de tours au centre de la mâchoire, puis la lecture=valeur indiquée × plage / écart complet × nombre de tours
(4) Une fois la mesure terminée, le commutateur doit être placé dans la plage.
(5) Lors de la mesure, le fil testé doit être au centre des mâchoires et les mâchoires doivent être fermées hermétiquement pour réduire les erreurs.
