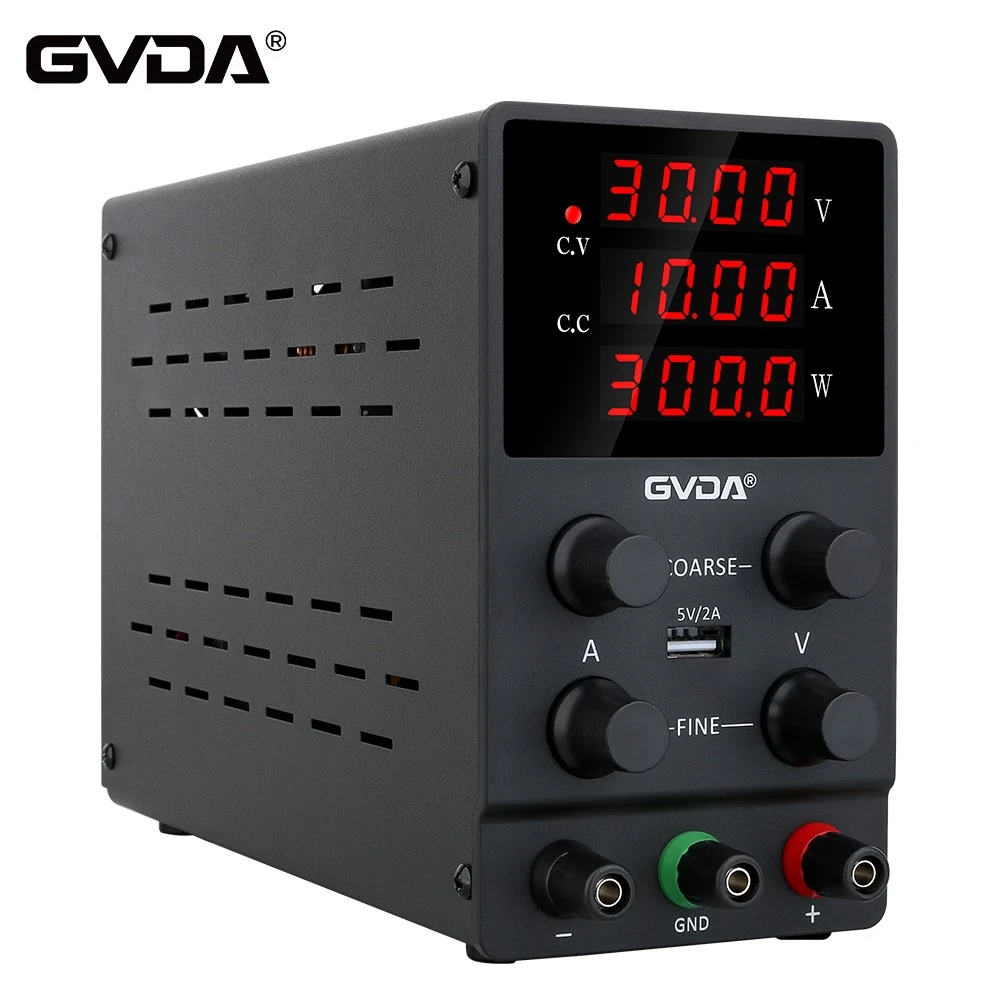

Quels indicateurs techniques l'alimentation stabilisée CC a-t-elle?
Les indicateurs techniques des alimentations CC régulées peuvent être divisés en deux catégories : l'une est constituée des indicateurs caractéristiques reflétant les caractéristiques internes des alimentations CC stabilisées en tension, telles que la tension d'entrée, la tension de sortie et le courant de sortie. L'un est l'indice caractéristique qui reflète les caractéristiques internes de l'alimentation CC stabilisée en tension, telles que la tension d'entrée, la tension de sortie, le courant de sortie, etc., et la plage de réglage de la tension de sortie ; l'autre est l'indice de qualité qui reflète les avantages et les inconvénients de l'alimentation CC stabilisée en tension, tels que la résistance stable, la résistance interne équivalente (résistance de sortie), la tension d'ondulation, le coefficient de température.
1. Indicateurs caractéristiques
(1) Plage de tension de sortie
Selon les conditions de fonctionnement du régulateur CC, la plage de tension de sortie peut fonctionner normalement. La limite supérieure de cet indicateur est déterminée par la différence entre la tension d'entrée maximale et la tension d'entrée et de sortie minimale, et la limite inférieure est déterminée par la base de tension de l'alimentation CC.
(2) La différence maximale entre la tension d'entrée et de sortie
Cet indicateur décrit la différence de tension admissible entre la tension d'entrée maximale et la tension de sortie du régulateur CC dans des conditions de fonctionnement normales, et sa valeur dépend principalement du rapport de tension du transistor régulateur de tension dans le régulateur CC.
(3) Différence de tension d'entrée et de sortie minimale
Cet indicateur décrit la différence de tension minimale entre l'entrée et la sortie pour assurer les conditions de fonctionnement normales du régulateur DC.
(4) Plage de courant de charge de sortie
La plage de courant de charge de sortie, également appelée plage de courant de sortie, dans cette plage, l'alimentation CC doit être en mesure de répondre aux indicateurs spécifiés dans la fiche technique.
2. Indicateurs de qualité
(1) Vitesse de régulation de tension SV
La vitesse de stabilisation est un indice important pour décrire les caractéristiques de stabilité de l'alimentation CC, également appelée coefficient de stabilité de tension ou coefficient de stabilité, elle indique la stabilité de la tension de sortie VO de l'alimentation CC d'entrée lorsque la tension d'entrée VI change, généralement l'entrée et les tensions de sortie sont comprises entre le pourcentage relatif de variation de la tension de sortie de l'appareil
(2) Taux de correction actuel Si
Le taux de correction du courant est le principal indice d'auto-ajustement reflétant la capacité de charge de l'alimentation en courant continu, également appelé coefficient de stabilité du courant. Il montre la capacité de l'alimentation CC à supprimer la fluctuation de la tension de sortie causée par la variation du courant de charge (courant de sortie) lorsque la tension d'entrée est constante.
Dans certaines conditions de changement de courant de charge, le facteur de stabilité du courant de l'alimentation CC est généralement exprimé en pourcentage inférieur au changement de tension de sortie de l'appareil.
(3) Le taux de rejet d'ondulation est supérieur à SR
Le taux de suppression d'onde structurelle reflète la capacité de l'alimentation CC à supprimer la tension d'entrée à l'entrée. Lorsque les conditions d'entrée et de sortie de l'alimentation CC régulée sont maintenues constantes, le facteur de suppression d'onde de texture est généralement exprimé comme le rapport de la valeur de crête de la tension d'entrée d'onde de texture à la valeur de crête de la tension de sortie d'onde de texture, généralement exprimée en décibels, mais parfois aussi exprimé en pourcentage ou Exprimé directement comme le rapport des deux.
(4) Stabilité de la température K
La stabilité de la température de l'alimentation régulée CC intégrée fait référence au pourcentage de changement relatif de la tension de sortie de l'alimentation régulée CC dans la plage de température de fonctionnement maximale Ti de l'alimentation CC.
3. Tension et courant de limite supérieure
(1) Tension d'entrée maximale.
Il s'agit de la tension d'entrée maximale pour un fonctionnement sûr de l'alimentation CC.
(2) Courant de sortie maximal.
Il s'agit du courant de sortie maximal autorisé par l'alimentation régulée pour un fonctionnement en toute sécurité.
