Lorsque vous utilisez un multimètre pour mesurer la résistance directe d'une diode, pourquoi dans chaque plage)

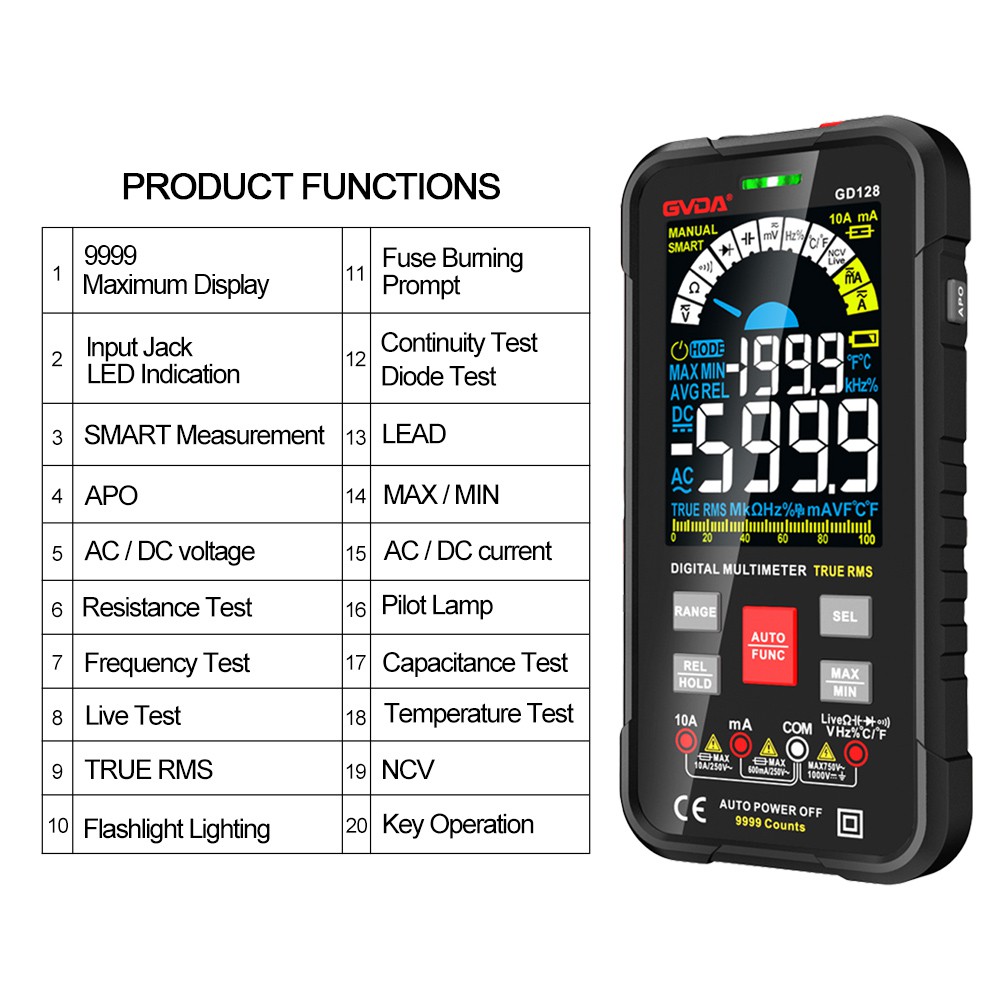

Un multimètre numérique convertit la valeur de résistance mesurée. Il utilise une puce de conversion A/D pour transformer le signal analogique en signal numérique, puis affiche la valeur de résistance. Un multimètre analogique, en revanche, affiche la valeur par la déviation de la tête magnétique. Si dans la mesure réelle, nous constatons que lors de l'utilisation de la plage de résistance d'un multimètre numérique pour tester une diode, il n'y a pas de valeur de résistance dans le sens direct et inverse, tandis que lors de l'utilisation d'un multimètre analogique pour tester la diode, il y a une valeur de résistance dans le sens direct, il y a principalement les raisons suivantes :
Mesure de la diode sur le circuit imprimé
Premièrement, les tensions de sortie des plages de résistance du multimètre analogique et du multimètre numérique sont différentes. Généralement, la tension de sortie maximale d'un multimètre analogique est de 9 volts, tandis que la tension de sortie maximale d'un multimètre numérique est généralement de 3 volts. Dans le même temps, non seulement leurs tensions de sortie sont différentes, mais lorsque nous sélectionnons différentes plages pendant la mesure, les tensions de sortie sont également différentes. Les tensions de sortie des plages de résistance d'un multimètre numérique vont de 1,0 volt à 3,0 volts. La tension de sortie de la plage de résistance d'un multimètre analogique est généralement supérieure à celle d'un multimètre numérique. La tension de sortie du multimètre analogique est supérieure à la valeur de chute de tension de la diode, la diode peut donc conduire. Cependant, il arrive parfois que la tension de sortie du multimètre numérique soit inférieure à la valeur de chute de tension de la diode, ce qui empêche la diode de conduire. Cela se traduira par une valeur de résistance infinie dans les sens direct et inverse lors de la mesure de la diode.
Deuxièmement, les différentes caractéristiques de chute de tension des diodes entraîneront également des écarts dans les résultats de mesure lorsque nous utiliserons la plage de résistance d'un multimètre analogique et d'un multimètre numérique pour mesurer les diodes. Par exemple, les valeurs de chute de tension des diodes au silicium et des diodes au germanium sont généralement comprises entre 0,3 volt et 0,6 volt. Mais pour certaines diodes spéciales, telles que les diodes haute-tension, leurs chutes de tension de conduction directe sont relativement importantes, atteignant généralement plus de 0,7 volt. Étant donné que la tension de la plage de résistance de notre multimètre numérique est relativement faible et ne peut pas rendre la diode conductrice, la valeur de résistance mesurée semblera infinie.
