Générateur de signaux multimètre oscilloscope numérique 3 en 1

GVDA GD188 3 en 1 Oscilloscope numérique 12 MHz Bande passante analogique 6000 points Multimètre intelligent Multimetro rechargeable Testeur de tension de courant automatique Générateur de signal

détails du produit

Paramètres généraux

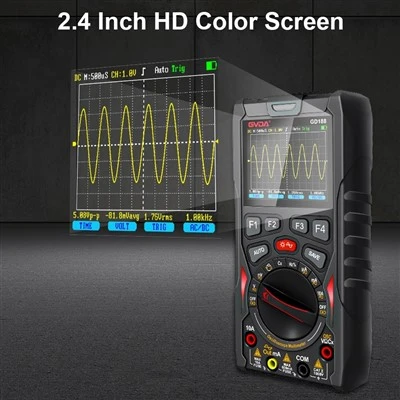

Affichage: écran couleur 240*320

Zone d'observation : 49,0*36,7 mm

Rétroéclairage : toujours lumineux

Résistance d'entrée : 500 mV/div ~ 200 V/div environ 5 MΩ, 50 mV/div ~ 200 mV/div environ 1 MΩ

Batterie: une batterie au lithium 18650 (1500 mAh)

Veille automatique : 15 minutes ou désactivée

Courant de fonctionnement statique : multimètre environ 80 mA, oscilloscope environ 300 mA.

Arrêt : ＜10uA

Durée d'utilisation continue : ＞8 heures

Capacité de sauvegarde : 100 enregistrements de données DMM, 10 enregistrements de formes d'onde OSC

Environnement d'utilisation : 0 degrés ~ plus 40 degrés ;<75%RH

Conditions de stockage : -10 degrés ~ plus 60 degrés ;<90%RH

Taille du produit: 83*160*32mm

Poids du produit: 250g

Charge : 5 V/1 A, type C.

Contenu de l'emballage : 1 * oscilloscope, 1 * stylo de test, 1 * sac en tissu, 1 * manuel

Paramètres de l'oscilloscope

Bande passante de simulation : DC ~ 8 MHz (50 mV/div ~ 200 mV/div),

DC ~ 12 MHz (500 mV/div ~ 20 V/div) 20 V/div Ce qui précède est à titre de référence uniquement.

Taux d'échantillonnage équivalent maximum : 50 Msps

Nombre de canaux : 1

Résistance d'entrée : 5 MΩ

Plage de sensibilité verticale : 500 mV ~ 200 V/div

Plage de base de temps : 200 ns ~ 10 s/div

Précision de la plage verticale : ±(5 % plus 0.2div)

Précision de la base de temps : ± ({{0}},01 pour cent plus 0,1 div)

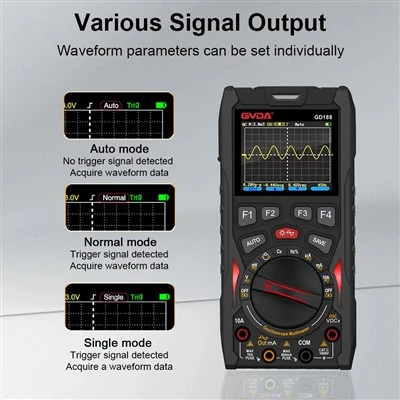

Mode de numérisation : auto/normal/simple

Sélection du front de déclenchement : front montant/descendant

Paramètres automatiques : Réglage automatique de la base de temps et de la plage verticale

Fonction de mesure automatique : Vp-p, Vavg, Vrms, Hz

Paramètres de la source de signal

Fréquence d'onde sinusoïdale : 100 Hz ~ 100 kHz (sortie à virgule fixe par pas de 1-2-5)

Fréquence d'onde carrée : 100 Hz ~ 20 kHz (sortie à virgule fixe par pas de 1-2-5)

Fréquence d'onde triangulaire : 100 Hz ~ 50 kHz (sortie à virgule fixe en mode pas 1-2-5)

Amplitude de sortie : 3 Vpp,2,5 Vpp,2Vpp,1,5Vpp,1Vpp,0.5Vpp,0.4Vpp,0.3Vpp,0.2Vpp,{{15 }}.1Vpp,0Vpp

Paramètres du multimètre

Tension CC : 60.00mV/600,0 mV/600 mV/6 V/60 V/600 V/1 000 V

Tension alternative : 60.00mV/600,0 mV/600 mV/6 V/60 V/600 V/750 V

Courant CC : 600,0uA/6000uA/60mA/600mA/6A/10A

Courant alternatif : 600 uA/6000 uA/60 mA/600 mA/6A/10A

Résistance : 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ

Capacité : 99,99 nF/999,9 nF/9,99 μF/99,99 μF/999,9 μF/9,999 mF/99,99 mF

Fréquence : 1,000Hz~20,00MHz

Test diode/marche/arrêt : tension en circuit ouvert d'environ 2,8 V ; résistance de jugement d'environ 50 Ω

Fusible : 750 mA/250 V, 10 A/250 V.

Mode de fonctionnement : AUTO/manuel

Oscilloscope numérique 3 en 1, multimètre et source de signal

Oscilloscope à bande passante de 12 MHz, multimètre 6 000 points

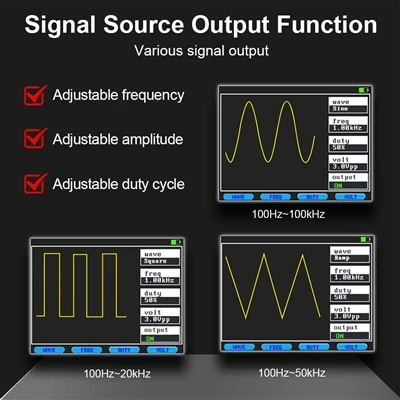

Fonction de sortie de source unique Onde sinusoïdale, onde carrée, onde triangulaire

Divers paramètres de sortie de signal/forme d'onde peuvent être définis individuellement

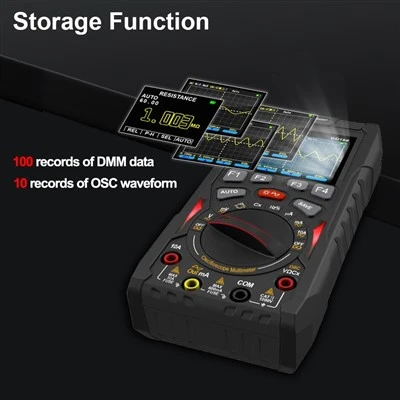

Fonction de stockage

100 enregistrements de données DMM, 10 enregistrements de formes d'onde OSC

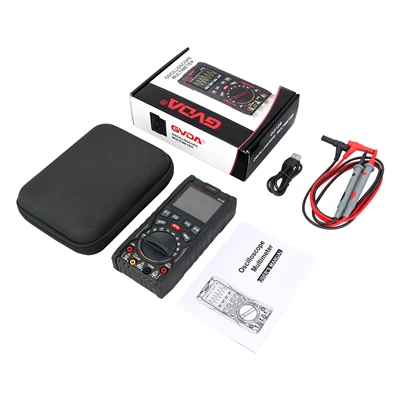

Liste de colisage
