Comparaison des fichiers de résistance entre multimètre numérique et multimètre pointeur
Le type numérique a un engrenage pour mesurer les diodes, mais pas le type à pointeur. Pour les paramètres instables, le type numérique n'est pas aussi bon que le type pointeur, mais le type numérique a une plus grande précision et un affichage clair, contrairement au type pointeur, qui nécessite la sélection de différentes échelles en fonction de différents engrenages.
principe de fonctionnement:
La table de pointeur est utilisée en utilisant l'induction électromagnétique et un circuit électronique simple, et la table numérique est appliquée par traitement de circuit numérique et affichage numérique ! La mesure de la résistance du pointeur est pratique, économique, durable, peur de tomber et peu pratique à lire. Le compteur numérique est une fonction de protection intuitive, coûteuse et générale !
1. La précision de lecture du pointeur est médiocre, mais le processus d'oscillation du pointeur est plus intuitif et sa plage de vitesse d'oscillation peut parfois refléter objectivement la taille de la valeur mesurée (comme la légère déviation du bus de données TV ( SDL) lors de la transmission de données. gigue) ; la lecture du compteur numérique est intuitive, mais le processus de changement numérique semble désordonné et pas facile à regarder.
2. Il y a généralement deux piles dans le pointeur, l'une basse tension 1,5 V, l'autre haute tension 9 V ou 15 V, et le fil de test noir est la borne positive par rapport au fil de test rouge. Les compteurs numériques utilisent généralement une pile 6V ou 9V. En mode résistance, le courant de sortie du stylo de test du compteur à pointeur est beaucoup plus important que celui du compteur numérique. Le haut-parleur peut émettre un son "da" fort avec l'engrenage R × 1Ω, et la diode électroluminescente (LED) peut même être allumée avec l'engrenage R × 10kΩ.
3. Dans la plage de tension, la résistance interne du compteur à pointeur est relativement faible par rapport au compteur numérique et la précision de la mesure est relativement faible. Certaines occasions avec une haute tension et un micro-courant ne peuvent même pas être mesurées avec précision, car sa résistance interne affectera le circuit testé (par exemple, lors de la mesure de la tension de l'étage d'accélération d'un tube image TV, la valeur mesurée sera bien inférieure à la valeur réelle valeur). La résistance interne de la plage de tension du compteur numérique est très grande, au moins au niveau du mégohm, et a peu d'effet sur le circuit testé. Cependant, l'impédance de sortie extrêmement élevée le rend sensible à l'influence de la tension induite, et les données mesurées peuvent être fausses dans certaines occasions avec de fortes interférences électromagnétiques.
4. Tête de compteur : Il s'agit d'un ampèremètre DC magnétoélectrique à haute sensibilité. Les principaux indicateurs de performance du multimètre dépendent essentiellement des performances de la tête de mesure. La sensibilité de la tête de mesure fait référence à la valeur du courant continu traversant la tête de mesure lorsque l'aiguille de la tête de mesure est déviée à pleine échelle. Plus la valeur est petite, plus la sensibilité de la tête de mesure est élevée. Plus la résistance interne lors de la mesure de la tension est élevée, meilleures sont ses performances. Il y a quatre lignes d'échelle sur la tête du compteur, et leurs fonctions sont les suivantes : la première ligne (de haut en bas) est marquée par R ou Ω, qui indique la valeur de résistance. Lorsque le commutateur est dans le bloc ohmique, lisez cette ligne d'échelle. La deuxième barre est marquée par ∽ et VA, indiquant la tension AC, DC et la valeur du courant DC. Lorsque le commutateur de transfert est dans l'engrenage AC, DC ou DC, et que la plage est à une position autre que AC 10V, lisez ce fil d'échelle. La troisième ligne est marquée de 10V, ce qui indique la valeur de tension alternative de 10V. Lorsque le commutateur est dans la plage de tension CA et CC et que la plage est à 10 V CA, lisez cette ligne d'échelle. La quatrième barre, intitulée dB, indique le niveau audio.

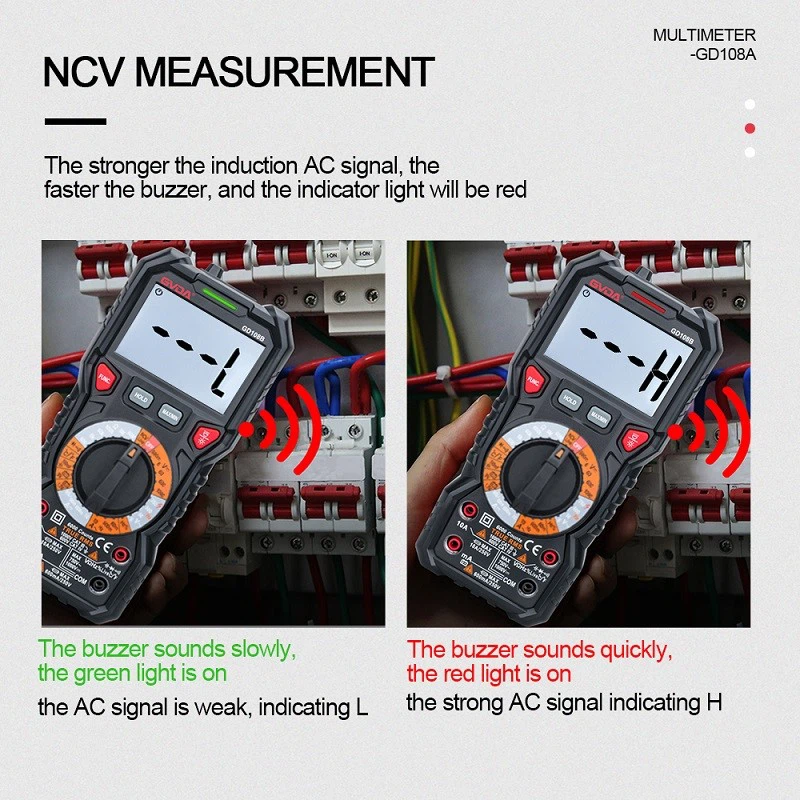

5. Le compteur numérique doit être sous tension pour fonctionner (généralement avec une pile laminée de 9 V). Le compteur à pointeur n'a pas besoin d'alimentation par batterie lors de la mesure de la tension et du courant. 6. Le compteur numérique lit directement et la lecture du compteur à pointeur n'est relativement pas aussi directe que celle du compteur numérique. 7. En termes de mesure dynamique de la tension et du courant, les compteurs numériques (compteurs numériques sans fonction oscilloscope) ne sont pas aussi intuitifs que les compteurs à aiguille. 8. En termes de résistance aux tremblements de terre et de résistance aux chutes, les montres à pointeur sont bien inférieures aux montres numériques. 9. La fonction du compteur numérique peut être étendue pour mesurer la fréquence, la capacité, le canal logique, le grossissement de la triode, etc. Le compteur à pointeur n'a généralement que trois niveaux de résistance, de tension et de courant. J'espère que les réponses ci-dessus pourront vous aider à comprendre les différences entre les montres numériques et les montres à pointeur.
Le multimètre à pointeur entraîne directement l'aiguille après que le courant et la tension analogiques sont redressés, shuntés et divisés, et l'indication correspondante est faite sur le cadran. Lors de la mesure de composants passifs (tels que la résistance, la capacité, le transistor, etc.), la batterie du multimètre est utilisée comme source d'alimentation et le fil de test rouge est connecté au pôle négatif de la batterie. Le multimètre numérique n'est pas seulement appelé compteur numérique car il affiche des nombres, il convertit les signaux analogiques collectés en signaux numériques par "conversion numérique-analogique", réencode et affiche les valeurs mesurées par le circuit de commande d'affichage et composants d'affichage. Dans le même temps, il existe également des circuits opérationnels intégrés tels que l'échantillonnage, la comparaison et l'amplification. Lors de l'utilisation, il doit y avoir une pile dans le compteur pour alimenter le circuit du compteur. Contrairement au multimètre à pointeur (également appelé multimètre analogique), le stylo rouge est un haut potentiel. La sélection des engrenages pendant la mesure est similaire aux engrenages de tension et de courant du multimètre à aiguille, et la lecture du multimètre à aiguille lors de la mesure de la résistance est le multiplicateur de la valeur indiquée multipliée par l'engrenage de gamme sélectionné. Généralement, l'erreur du compteur numérique est inférieure à celle du multimètre à pointeur.
