Distinguer les électrodes triodes et les types de tubes
(1) Méthode d'inspection visuelle
① Identification du type de tube
Généralement, le type de tube NPN ou PNP doit être identifié à partir du numéro de modèle marqué sur l'enveloppe du tube. Selon les normes ministérielles, le deuxième chiffre (lettre) du modèle triode, A et C représentent les tubes PNP, B et D représentent les tubes NPN, par exemple :
3AX est un tube basse fréquence basse puissance de type PNP. 3BX est un tube basse fréquence basse puissance de type NPN.
3CG est un tube basse puissance haute fréquence de type PNP. 3DG est un tube basse puissance haute fréquence de type NPN.
3AD est un tube haute puissance basse fréquence de type PNP. 3DD est un tube haute puissance basse fréquence de type NPN.
3CA est un tube haute fréquence haute puissance de type PNP. 3DA est un tube haute fréquence haute puissance de type NPN.
De plus, il existe des tubes basse puissance haute fréquence de la série 9011 ~ 9018, populaires au niveau international. À l'exception des 9012 et 9015 qui sont des tubes PNP, les autres sont des tubes de type NPN.
② Identification des tubes
Les transistors de petite et moyenne puissance couramment utilisés ont des formes telles que des coques cylindriques métalliques et des boîtiers en plastique (type demi-cylindre). La figure T305 présente trois formes et dispositions de tubes typiques.

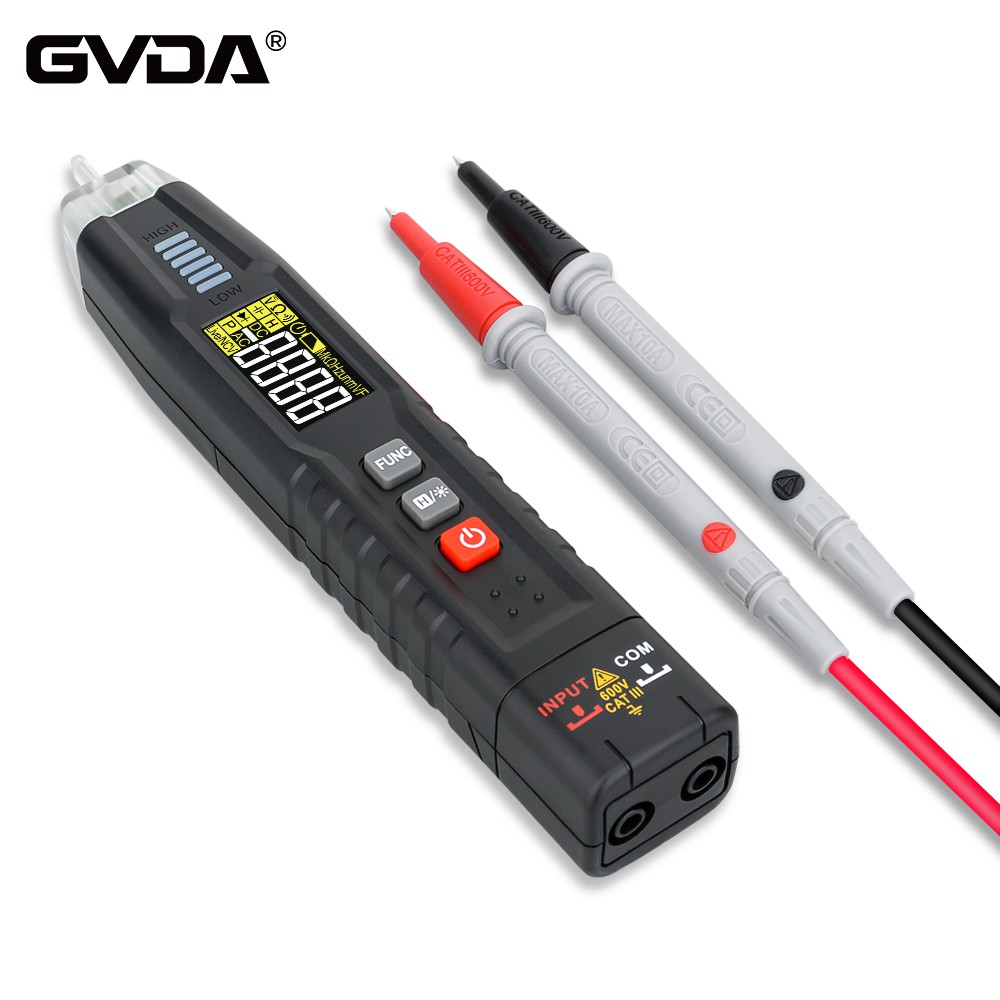

(2) Utilisez la plage de résistance d'un multimètre pour déterminer
Il y a deux jonctions PN à l'intérieur du transistor. Vous pouvez utiliser la plage de résistance d'un multimètre pour distinguer les trois pôles e, b et c. Cette méthode peut également être utilisée pour identifier le type de tube lorsque l’étiquette du modèle n’est pas claire.
① Identification de la base
Lorsque vous jugez le tube, vous devez d'abord confirmer la base. Pour le tube NPN, utilisez le cordon de test noir pour connecter la base supposée et utilisez le cordon de test rouge pour toucher respectivement les deux autres pôles. Si la résistance mesurée est faible, elle sera de l'ordre de quelques centaines à plusieurs milliers d'ohms ; et échangez les cordons de test noir et rouge pour mesurer. Les résistances sont toutes relativement grandes, supérieures à plusieurs centaines de kiloohms. A ce moment, le cordon de test noir est connecté à la base. Pour les tubes PNP, la situation est exactement le contraire. Lorsque les deux jonctions PN sont polarisées en direct pendant la mesure, le cordon de test rouge est connecté à la base.
En effet, la base du tube basse puissance est généralement disposée au milieu des trois broches. Vous pouvez utiliser la méthode ci-dessus pour connecter respectivement les cordons de test noir et rouge à la base, ce qui peut déterminer si les deux jonctions PN de la triode sont intactes (et la jonction PN de la diode). La méthode de mesure est la même) et le type de tube peut être confirmé.
② Discrimination entre collecteur et émetteur
Après avoir déterminé la base, supposons que l’une des broches restantes est le collecteur c et l’autre l’émetteur e. Utilisez vos doigts pour tenir respectivement les électrodes c et b (c'est-à-dire, utilisez vos doigts pour remplacer la résistance de base Rb). En même temps, contactez les deux cordons de test du multimètre avec c et e respectivement. Si le tube testé est NPN, utilisez le cordon de test noir pour toucher le pôle c et le cordon de test rouge pour le pôle e (à l'opposé pour le tube PNP), et observez l'angle de déviation du pointeur ; puis définissez-en un autre. La broche est un pôle C. Répétez le processus ci-dessus et comparez les angles de déviation des deux pointeurs de mesure. Le plus grand indique que le CI est plus grand et que le tube est dans un état amplifié. Les pôles c et e supposés correspondants sont corrects.
