Jauge pour la technique de mesure d'épaisseur de revêtement pour la compensation de température
La méthode de mesure de compensation de température de la jauge d'épaisseur de revêtement comprend l'étape d'étalonnage du coefficient de température, l'étape d'étalonnage du zéro de démarrage et l'étape de travail de mesure de l'épaisseur, et calcule enfin la valeur de l'épaisseur réelle du revêtement dx ; en utilisant la corrélation entre le changement de champ électromagnétique de la bobine d'inductance et la température, c'est-à-dire en La valeur à l'infini est mesurée une fois pendant le processus de mesure, et le coefficient de changement de température à l'infini est proportionnel au coefficient de changement de température lorsque la sonde de mesure est proche du substrat de l'objet mesuré pour la mesure. L'utilisation de cette fonction pour réaliser une compensation de température peut réduire autant que possible l'erreur de mesure de la température. L'erreur de mesure de cette méthode peut être contrôlée à moins de 1 %, alors que notre norme nationale actuelle exige moins de 3 %. Par comparaison, l'erreur de mesure de cette méthode peut être contrôlée à 1 % près . La précision de mesure a atteint la précision de mesure des machines de marque internationale, et elle est toujours à un niveau très élevé en Chine.
Comment utiliser une jauge d'épaisseur de revêtement numérique ?
1) Allumez la jauge d'épaisseur de revêtement numérique
Après avoir appuyé sur la touche ON, l'instrument entendra un bip et le numéro d'instrument GO8100 s'affichera à l'écran. Une fois le réglage des paramètres avant le dernier arrêt automatiquement restauré, 0 s'affichera et l'instrument entrera en état de veille. La pièce peut être mesurée. L'instrument s'éteindra automatiquement après une période de non-utilisation.
2) Mesure de jauge d'épaisseur de revêtement numérique

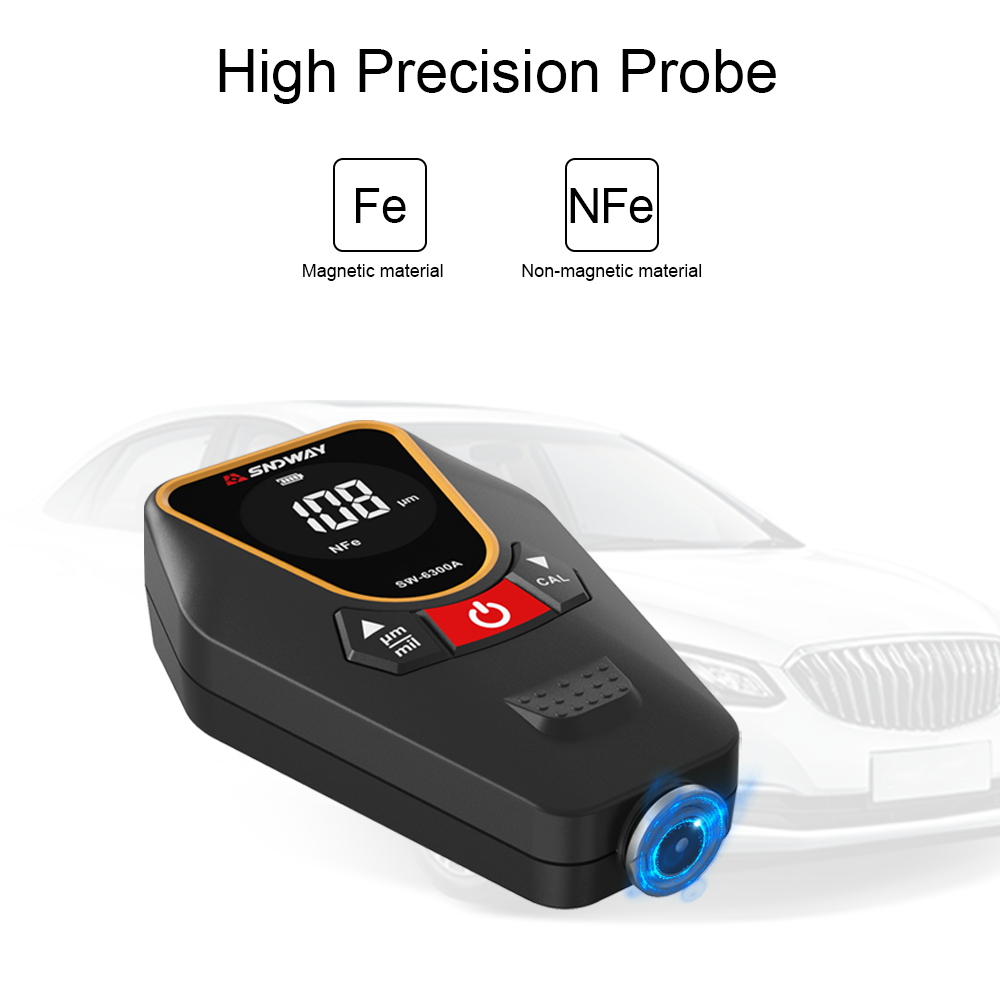

L'instrument détecte automatiquement le substrat mesuré : l'instrument affiche Fe lorsqu'il détecte un substrat magnétique ; il affichera NFe s'il détecte un métal non magnétique. Gardez toujours l'instrument à la verticale lors de la mesure !
3) Étalonnage zéro de la jauge d'épaisseur de revêtement numérique
Appuyer verticalement la sonde sur le bloc de référence dans l'état à tester, puis<╳.╳μm>s'affichera à l'écran, puis appuyez sur la touche "ZERO" pour effectuer l'étalonnage du zéro. Au cours du processus ci-dessus, la sonde a été pressée contre le substrat et la sonde ne peut pas être soulevée tant que l'écran n'affiche pas (0 CAL). Répétez l'étalonnage du zéro pour obtenir un meilleur point zéro.
Remarque : étant donné que le matériau de la feuille Fe et de la feuille Al que nous fournissons n'est pas exactement le même que le substrat de votre entreprise, c'est-à-dire que la position zéro est différente, la méthode scientifique consiste donc à effectuer un étalonnage zéro sur le substrat lisse de votre véritable pièce à usiner !
4) Étalonnage en deux points de la jauge d'épaisseur de revêtement numérique
4.1 Calibrez d'abord la position zéro. La méthode est la même que pour l'étalonnage du zéro.
4.2 Placer le bloc de film standard sur le bloc de référence et mesurer sa valeur avec un instrument. Si la valeur mesurée à l'écran est différente du diaphragme standard, vous pouvez utiliser ▲, ▼ pour corriger la lecture afin qu'elle soit conforme à la norme. L'étalonnage est terminé et les mesures peuvent commencer. Veuillez soulever la sonde lorsque vous utilisez ▲, ▼ pour corriger la lecture.
