Comment éviter les courts-circuits en mesurant la tension de chaque ligne sur le circuit imprimé avec un multimètre

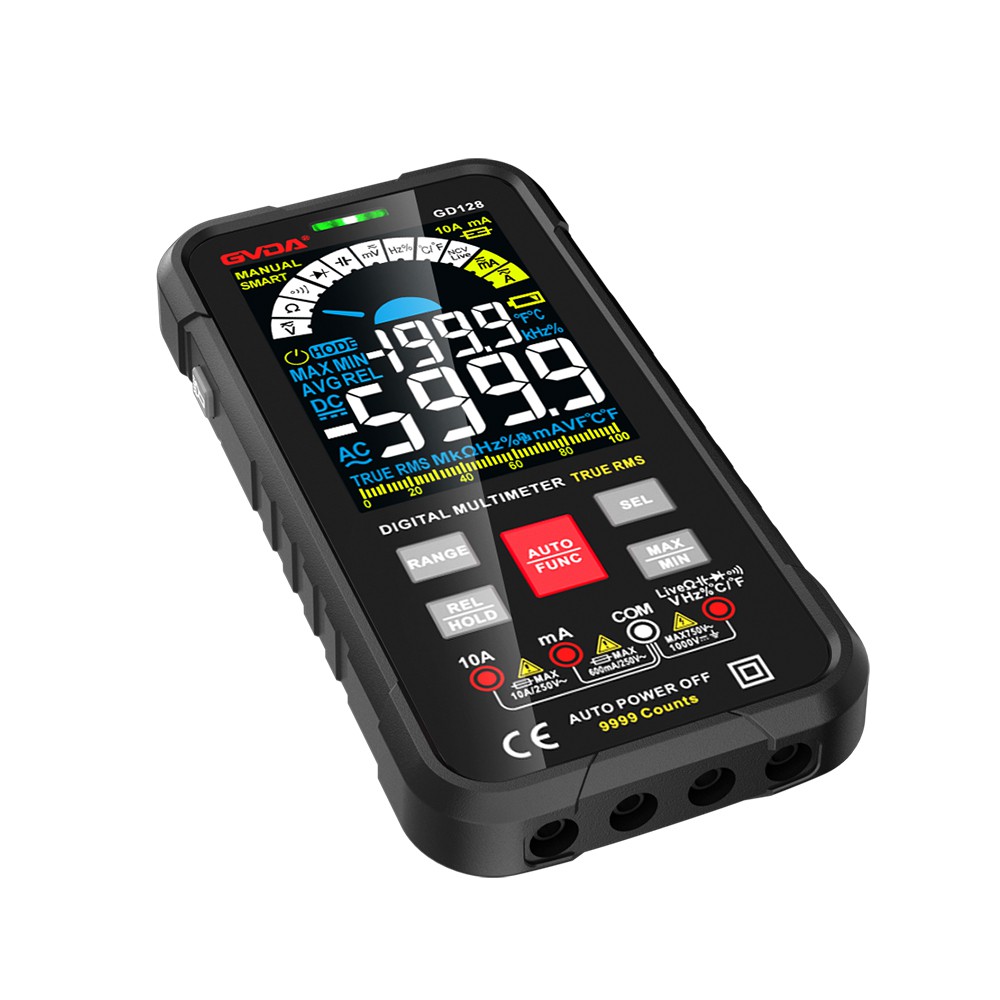

Avant que vos fils de test n'entrent en contact avec des composants de circuit électronique lorsque vous utilisez un voltmètre pour les mesurer, vous devez d'abord vérifier l'état du multimètre. Par exemple, si vous souhaitez tester la tension continue, vous devez passer à l'équipement de tension continue. Selon la taille, la première étape consiste à engager le rapport le plus élevé. Vous devez passer à l'équipement CA approprié si vous surveillez la tension CA. Pour mesurer, vous devez d'abord passer la vitesse la plus élevée si vous ne connaissez pas la tension. Ajustez la vitesse si nécessaire pour une mesure précise après être passé à la vitesse la plus élevée et avoir pris les mesures. Le but de rappeler à tout le monde de vérifier l'état du multimètre est d'empêcher certaines personnes de mesurer la tension directement lorsque le multimètre est dans la région de capacité ou de résistance, ce qui pourrait entraîner un court-circuit et brûler des objets. Par conséquent, vous devez acquérir une habitude numérique avant de mesurer quoi que ce soit, c'est-à-dire que vous devez vérifier l'état de l'engrenage du multimètre et ne mesurer qu'après vous être assuré qu'il est précis.
Tout d'abord, abordons la question principale du sujet : comment puis-je éviter les courts-circuits en utilisant un multimètre pour mesurer la tension de chaque ligne sur le circuit imprimé ?
1. Une pointe de multimètre aussi pointue que possible
Quand j'étais encore à l'école et que j'étudiais, j'imitais le comportement de mon frère et polissait très finement toutes les extrémités métalliques de mes multimètres. La plus petite partie de la pointe pointue du multimètre peut toucher le circuit imprimé. Il peut empêcher la pointe du stylet d'être excessivement épaisse lors de la mesure de composants particuliers du patch de petite surface, empêchant tout contact involontaire entre les contacts adjacents. Donc, si vous craignez que les cordons de test polis soient sensibles à l'oxydation, certains détaillants l'ont déjà envisagé et proposent à la vente des cordons de test plaqués or spécifiques.
2. Convertissez les stylos noirs de rechange en pinces crocodiles en les rassemblant.
Une pince crocodile de rechange peut être fabriquée en coupant le fil de test noir, la pointe du stylo à main et une paire de fils de test supplémentaires. Bien sûr, vous pouvez en obtenir des tout prêts, avec des stylos rouges et noirs, si vous ne voulez pas les fabriquer vous-même.
Déterminez si le composant de la carte de circuit imprimé qui doit être mesuré est une tension continue ou une tension alternative avant de commencer à mesurer la tension de la carte de circuit imprimé. S'il s'agit d'une tension continue, mettez d'abord l'engrenage du multimètre sur celui de mesure de la tension continue, puis prenez un stylo noir dans une main et un autre dans l'autre. Considérez le stylo rouge; la borne de mise à la terre est le stylo noir. Trouvez le point de mise à la terre potentiel le plus proche, simple à mettre et à toucher. Le point de mise à la terre est généralement une carte de circuit imprimé de grande taille. Le circuit à mesurer est ensuite mesuré à l'aide d'un stylo rouge différent. À ce stade, la mesure de certains circuits de composants à puce fine est facilitée par la pointe plus pointue d'un multimètre. Comme nous l'avons mentionné précédemment, s'il est difficile de tenir les cordons de test indépendamment à deux mains, vous pouvez relier les cordons de test noirs avec des pinces crocodiles et fixer les pinces crocodiles au circuit imprimé avec les cordons de test de rechange. Le fil de test rouge peut mesurer en continu l'ensemble du circuit CC au point de masse.
Si vous rencontrez un circuit particulièrement fin et que vous n'avez pas de pointe de stylo de test suffisamment pointue, vous pouvez trouver une aiguille à coudre et l'enrouler autour de la pointe du stylo de test avec un fil de cuivre fin non isolé, ce qui permet également la mesure.
Lorsque vous mesurez sans pince crocodile ou lorsqu'il n'est pas clair si la tension alternative est élevée ou basse, veillez à prendre deux cordons de test dans une main, un peu comme vous le feriez lors de la mesure du circuit de tension secteur AC avec des baguettes.
Le but de cette procédure est de maximiser la sécurité. Si deux mains sont utilisées pour tenir une sonde de test pour la mesure, la position entre les deux mains est le cœur, ce qui est extrêmement dangereux dans le cas où la sonde de test fuit, tombe en panne via les deux mains et délivre un choc électrique.
Cette procédure est vraiment nécessaire. De nombreuses personnes qui effectuent la maintenance savent que la majorité d'entre elles étaient alimentées en 220V AC. J'ai été électrifié personnellement. La réparation d'un téléviseur couleur m'a amené à toucher involontairement le circuit AC. Heureusement, je n'avais besoin que d'une main pour cela.
